万升容积卧式工业储液罐体结构设计

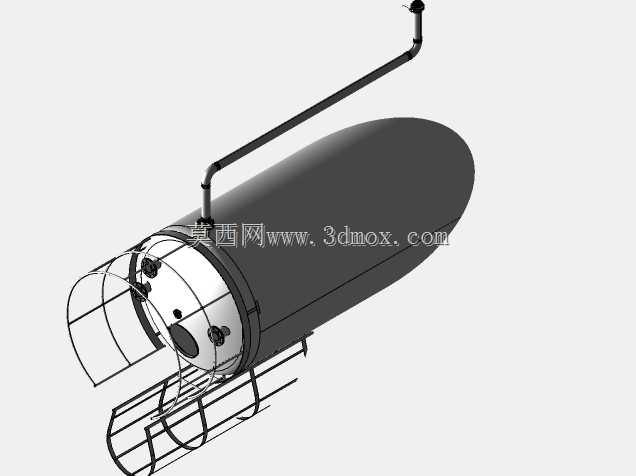

这款10000升容积的卧式储液罐体，主要面向中小型化工生产车间、食品加工原料暂存区、厂区公用工程配套储液场景设计，可用于常温常压类液态生产原料、工艺中间品、成品的静态存储，也可适配厂区循环水、切削液集中供液系统的中转储放需求。从结构设计逻辑来看，整体采用卧式椭圆封头布局，相比立式同容积储罐，大幅降低了设备整体重心，对安装场地的地面承重要求更低，无需做高层承重基础，适合在层高有限的单层生产车间内布设，同时卧式布局也让罐体检修、液位观测、管口操作的作业高度控制在人体工程学合理区间，日常运维无需额外搭设登高作业平台。罐体端部预留的多组法兰接口，分别对应进液、出液、排气、液位计安装、安全阀安装的功能需求，接口位置排布避开了端部护笼的操作空间，日常拆装阀门、接驳管路时不会与防护结构产生干涉。罐体顶部延伸的弯管结构为溢流排气通道，管口高度高于罐体最高液位线，可避免满罐状态下液态介质从排气口溢出，同时弯管末端的防雨帽结构可阻挡室外安装场景下的雨水、杂物落入罐内。罐体端部设置的金属护笼结构，围绕人孔与操作阀门区域布设，既可以作为日常操作时的防护栏，避免人员意外磕碰突出的阀件，也能在设备运输、厂区移位过程中对端部脆弱的仪表、阀件形成防撞保护，护笼采用圆钢弯折焊接成型，与罐体端部的焊接支座做螺栓连接，后期维护阀件时可整体拆卸，不会形成操作遮挡。罐体底部设置的鞍式支座，按照满罐承重载荷做了加强筋布局设计，支座安装孔位间距符合常规工业地坪的预埋螺栓布设规范，安装时可直接与预埋板焊接固定，无需额外加工过渡连接件。从建模细节来看，罐体壁厚按照常压存储类容器的常规设计余量取值，封头与筒体的焊接坡口做了简化示意，所有管口的法兰尺寸均匹配行业通用的管路标准，设计人员在做厂区管路布局时可直接调用该模型做干涉检查，提前预判管路走向与周边设备、厂房结构的空间冲突，减少现场施工时的管路改造成本。模型还原了罐体的所有外部结构特征，没有做过度简化，在做产线三维布局仿真时，可直接导入用于空间占位校验，也可作为同类型储罐改型设计的基础模板，调整筒体长度、封头曲率即可快速衍生出不同容积规格的同系列储液罐体模型。
