麦赛弗格森拖拉机换挡操纵杆结构

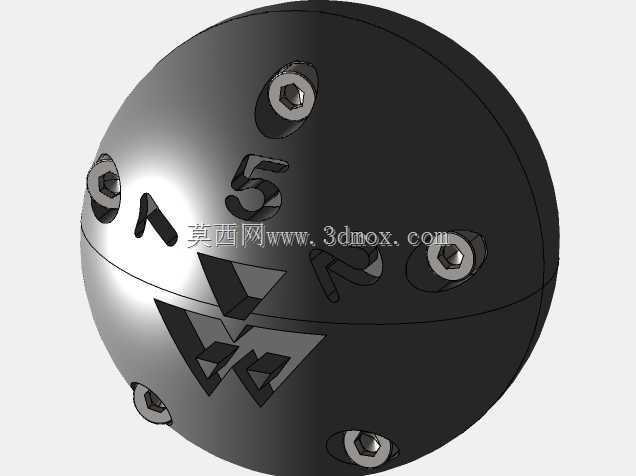

这款换挡操纵杆主要适配麦赛弗格森系列农用拖拉机，在丘陵、平原地带的耕地、播种、农资转运等作业场景中，是驾驶员切换传动比、调整作业行进速度的核心操控部件。日常作业里，拖拉机需要根据土壤阻力、挂载农具类型、路面坡度频繁切换挡位，操纵杆的操作阻尼、挡位行程直接影响驾驶员的长时间作业疲劳度，也关系到换挡过程中变速箱齿轮的啮合冲击寿命。从结构设计来看，该操纵杆采用球铰式安装基座，基座固定在驾驶舱地板的安装支架上，安装孔位匹配MF135、MF152两款机型的原有安装边界，不需要额外改动驾驶舱钣金结构就能直接替换原有部件。杆身采用弯管成型工艺，弯曲角度经过实际驾乘姿态校核，握持端的球形把手位于驾驶员坐姿下右手自然下垂的舒适操作范围内，换挡时手臂不需要大幅偏移方向盘操作位置，能在作业行进中快速完成挡位切换，减少视线偏离作业区域的时间，降低田间作业的安全隐患。操纵杆下端的拨叉连接端采用扁榫加开口销的固定结构，和变速箱换挡拨叉的配合间隙控制在0.2-0.4mm之间，既避免间隙过大导致的挡位虚位、换挡卡滞，也不会因为间隙过小在车身振动时出现别劲、脱挡的问题。杆身表面做了发黑防锈处理，能够抵御田间作业时的泥水、化肥农药腐蚀，延长户外使用周期。从安装边界来看，操纵杆处于全挡位行程时，和周边的方向盘转向柱、驾驶舱侧壁、离合踏板的最小安全间隙保持在25mm以上，不会在转向或者踩踏板时出现干涉，哪怕是驾驶员穿着厚重的农田作业靴操作，也不会误碰操纵杆引发意外跳挡。在实际功能设计上，该操纵杆的挡位行程对应变速箱的不同传动比，低速挡位适配深耕、开沟等大负荷低转速作业，高速挡位适配道路转场、轻负荷运输场景，挡位定位槽的阻尼设计清晰，驾驶员不需要低头看挡位标识，仅凭手部触感就能准确判断挡位是否挂接到位，避免打齿损伤变速箱齿轮。
