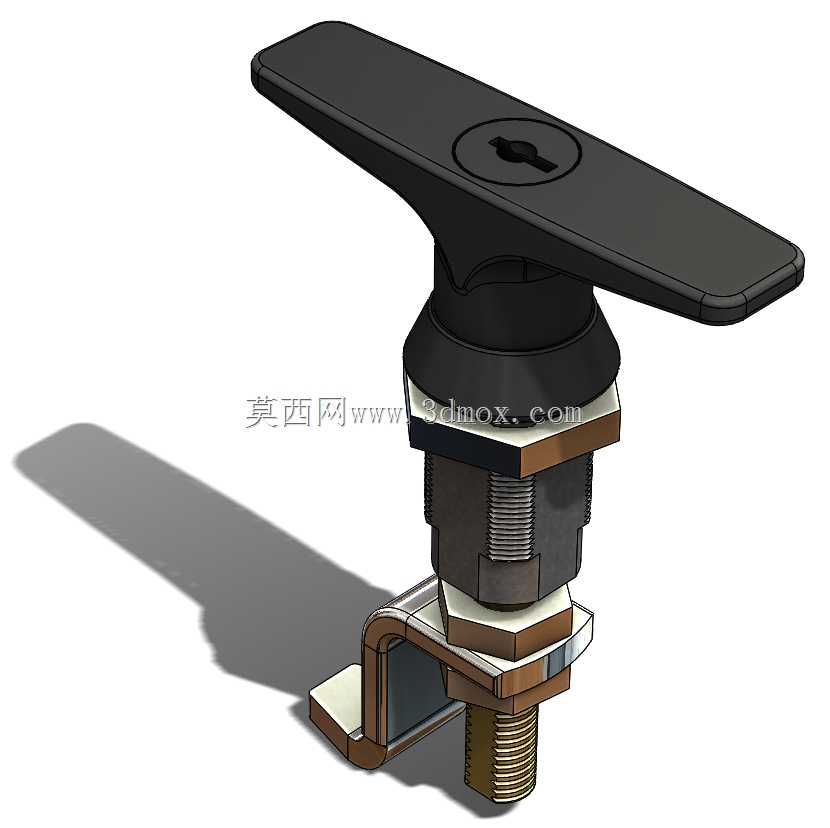

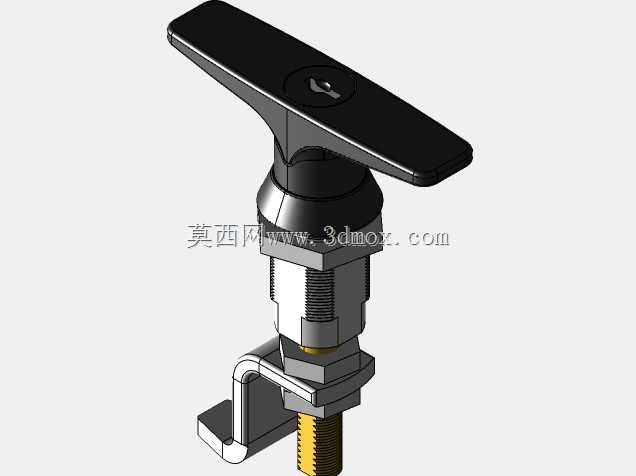

T型手柄压紧式勒奎特锁结构设计

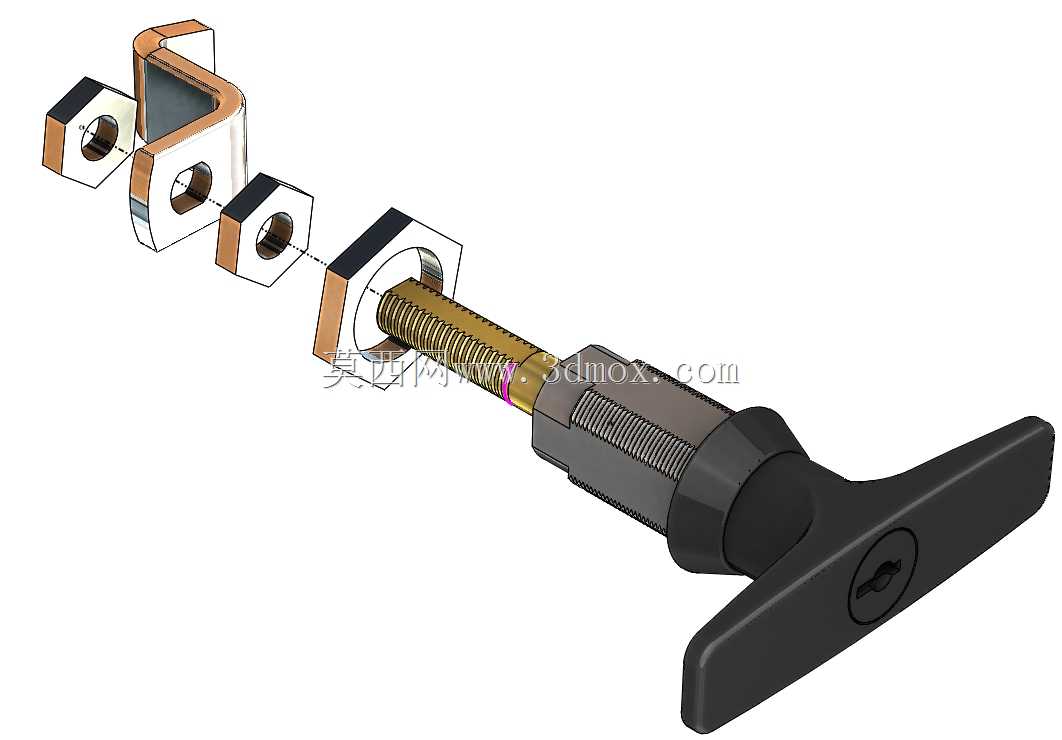

这款带T型手柄的压紧锁定结构，常应用在需要频繁启闭、同时要求闭合后具备可靠压紧力的工业柜体、舱门、检修面板场景中，比如户外设备机柜、特种车辆舱室、生产线防护门这类位置，既可以实现快速的开合操作，又能在锁闭后提供持续的轴向压紧力，避免门板因振动、内外压差出现缝隙，保障密封件的压缩量符合防护等级要求。从结构组成来看，整套构件包含T型操作手柄、带调节螺纹的锁杆、多组叠装的止退垫片、锁紧螺母、安装适配衬板几个核心部分，锁杆采用梯形传动螺纹，具备良好的自锁性能，在承受振动载荷时不会自行松脱，手柄根部集成了锁芯结构，可通过配套钥匙限制非授权人员操作，满足设备安全管理的需求。设计过程中，安装边界的适配是核心考量点之一，整套锁的穿装孔位适配常规柜体门板的厚度区间，通过调整锁紧螺母在锁杆上的位置，可以适配不同厚度的安装面板，不需要针对不同门板厚度单独定制锁杆长度，大幅提升了零件的通用化程度；叠装的止退垫片采用铜质与绝缘材质交替排布，既可以在锁闭时分散压紧应力，避免门板局部受压变形，也能在金属门板与锁杆之间形成绝缘隔离，防止不同金属接触产生电化学腐蚀，同时垫片的弧形接触面可以自动适配安装面的微小角度偏差，避免锁杆受附加弯曲应力。操作逻辑上，解锁状态下手柄可带动锁杆转动，当旋转到锁止位置后，下压手柄即可带动锁杆产生轴向位移，将门板向门框方向拉紧，此时手柄处于水平贴合状态，不会突出于门板表面形成磕碰隐患，锁舌部分的偏心结构可以在手柄下压过程中产生渐进式的压紧力，从初始接触到完全锁闭的行程中，压紧力线性提升，既可以保证密封胶条被均匀压缩，也不会因为操作力过大导致结构损坏。在安装适配性上，整套结构的外露部分做了圆角过渡处理，没有尖锐棱角，适合在人员经常通行的设备区域使用，锁杆表面做了发黑防锈处理，垫片与螺母采用耐腐蚀镀层，可在常规工业环境、轻度潮湿环境下长期使用，不需要频繁做防锈维护；锁芯的钥匙插拔寿命、手柄的操作扭矩都按照工业级锁具的使用频次设计，可承受数千次的启闭循环不会出现卡滞、松旷问题。针对不同的门板密封需求，还可以通过调整锁杆上的调节螺母位置，微调锁闭后的压紧行程，适配不同压缩量的密封胶条，比如在需要较高IP防护等级的柜体上，可适当调大压紧量保证胶条完全压合，在仅需要定位锁定、无密封要求的检修门上，可适当减小压紧量降低操作力度。
