210公斤配重混凝土块台座结构设计

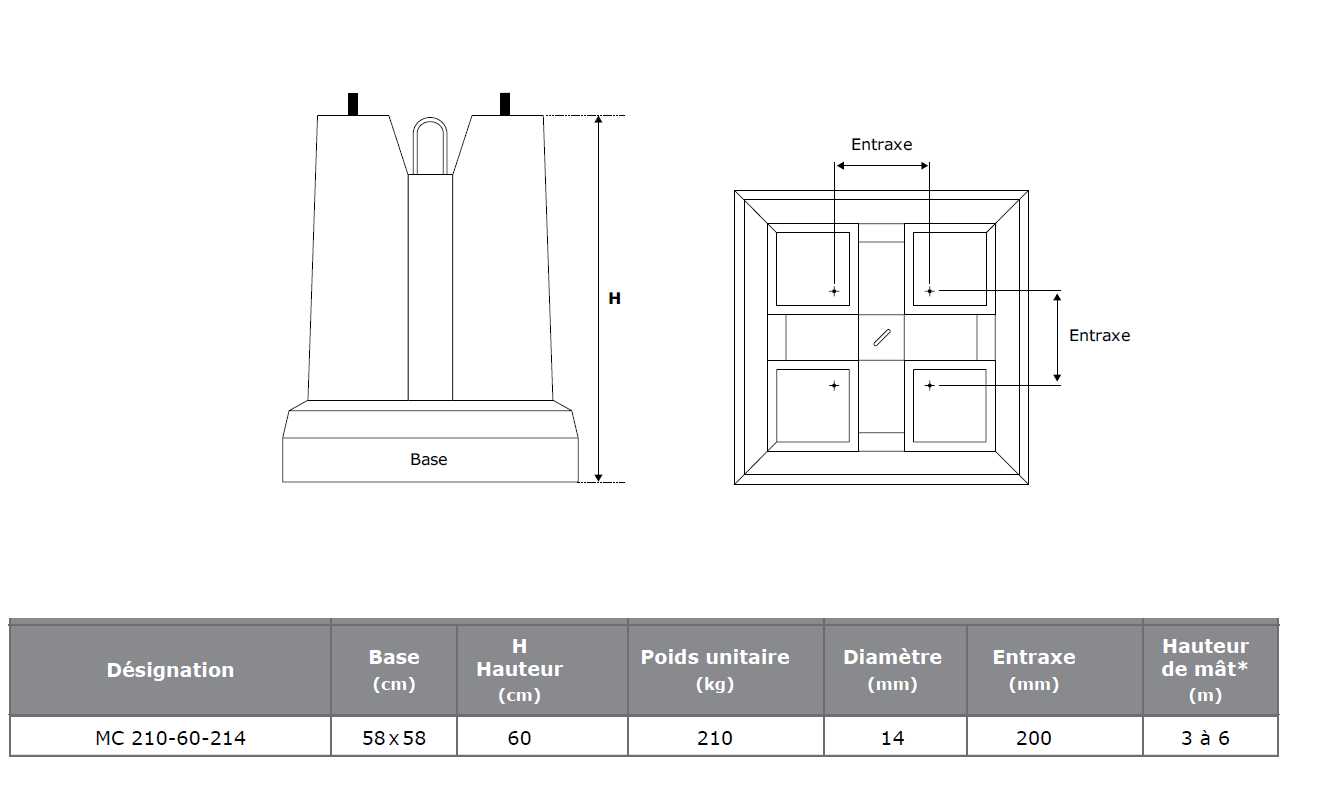

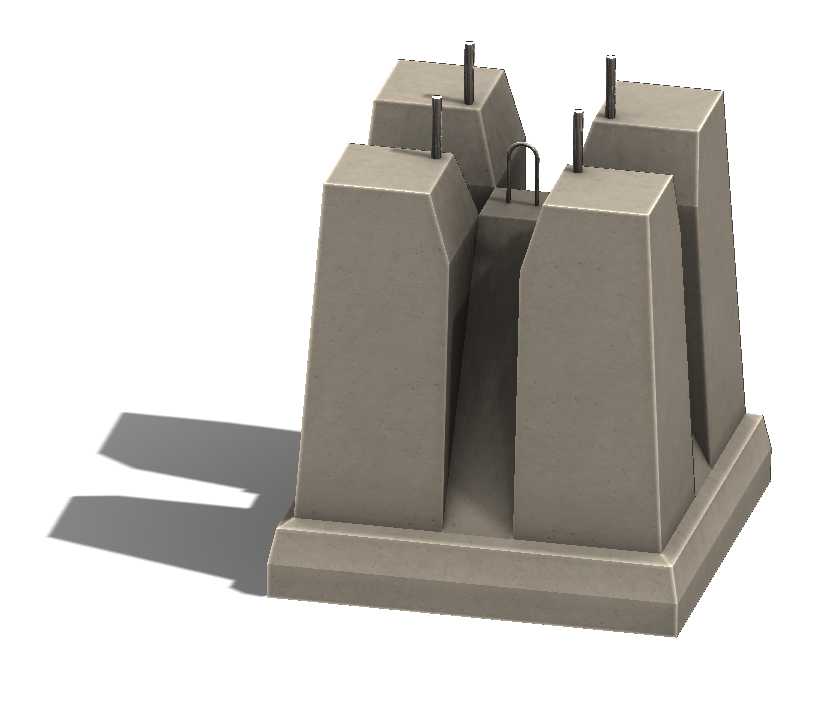

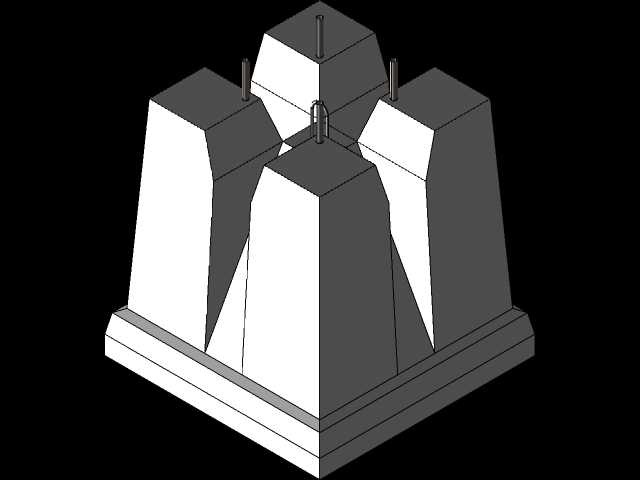

这类混凝土配重台座常应用在户外临时设施搭建、重型设备临时固定、舞台桁架配重、围挡抗倾覆等场景，单块额定配重210公斤，依靠自身混凝土材质的高密度特性提供稳定的下压荷载，抵消上部结构受到的风载、侧向冲击力或者倾覆力矩，避免结构失稳滑移。从结构设计来看，整体采用下宽上窄的棱台组合构型，底部设置一体化的外扩式承托底板，底板边缘做了小角度的倒角过渡，既可以增大与地面的接触面积，降低单位面积的地面压强，避免在软质铺装、沥青路面上放置时出现局部沉陷，也能在吊装转运过程中减少边角磕碰破损的概率。上部四个独立的凸台呈对称分布，凸台顶部预埋了外露的金属锚固杆，使用时可以直接穿过上部桁架、设备底座的预留安装孔，配合螺母锁紧实现快速定位，不需要额外做现场焊接或者打孔作业，适配不同规格的标准型材底座安装边界。凸台之间预留了内凹的操作空间，中间位置设置了一体式的吊装提手结构，转运时可以直接穿入吊装带或者挂钩，不需要额外捆绑，单人配合小型搬运设备就能完成移位调整。设计时特意将四个凸台的重心与整体底板的形心完全重合，避免吊装过程中出现偏载倾斜，放置到地面后也不会因为重心偏移出现局部压应力集中的问题。外形尺寸方面，整体长宽比例控制在1.2:1左右，高度不超过常规成年人的膝盖位置，既保证足够的配重重量，也不会因为高度过高导致上部结构安装后整体重心上抬，影响抗倾覆稳定性。安装时不需要做额外的地基处理，只要放置区域地面平整无明显凸起，就能直接就位，相邻台座之间可以紧密并排摆放，适配大跨度桁架的多点位配重需求。混凝土材质本身耐候性强，户外长期放置不会出现锈蚀、老化变形的问题，表面做了清水混凝土的平整处理，没有突出的毛刺或者尖锐边角，现场搬运安装时不会划伤施工人员，也不会对接触的地面铺装造成刮损。凸台的倾斜侧壁做了一致的拔模角度，生产时可以直接采用钢模浇筑成型，脱模效率高，批量生产时尺寸一致性好，不需要后期额外的切削打磨加工，预埋的金属杆件做了防锈处理，与混凝土结合处做了扩头锚固，长期受拉也不会出现杆件拔出的问题。
