轨道式导电缆车移动供电滑车结构

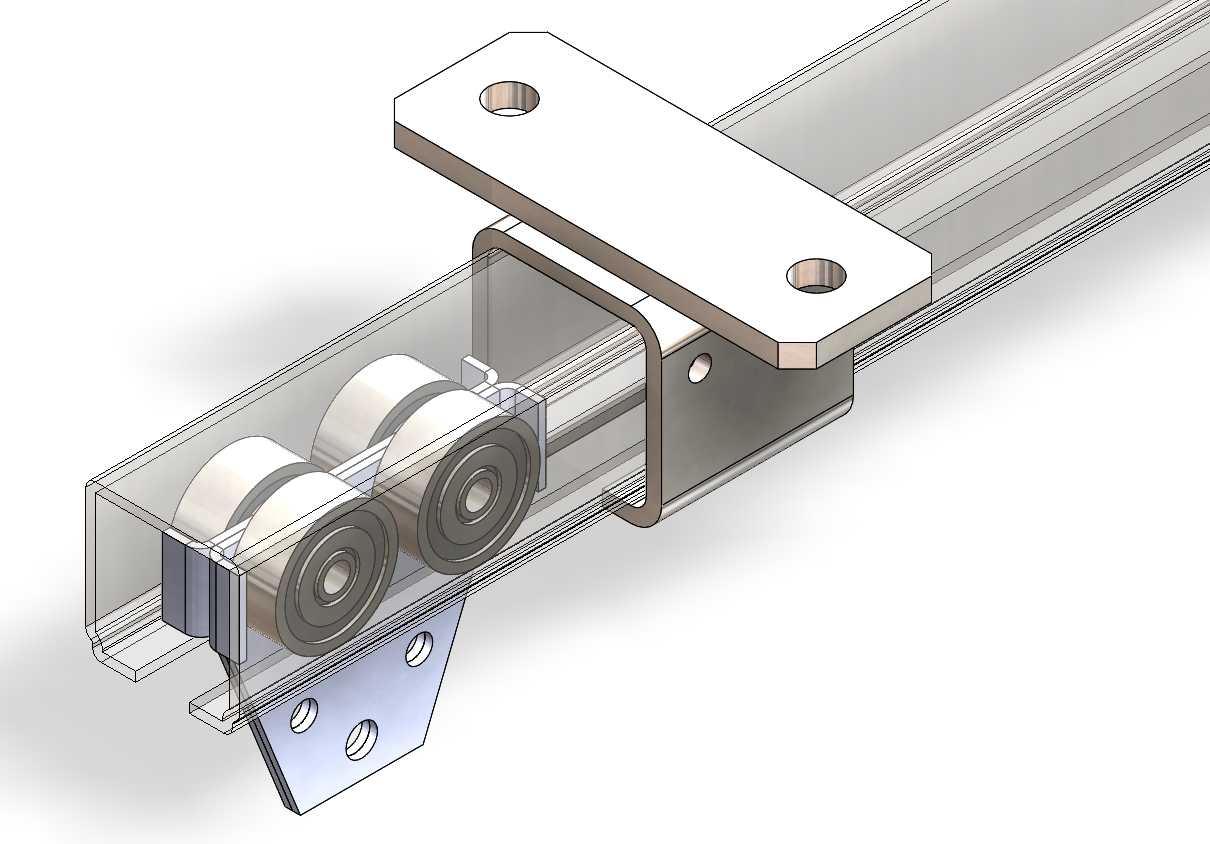

这款轨道式导电缆车移动供电滑车，主要应用于工业厂房内移动设备的随行供电场景，常见于自动化生产线巡检设备、起重吊运小车、厂区轨道巡检缆车、车间物料转运轨道车等需要沿固定轨道长距离移动的用电设备，能够在设备沿轨道行进过程中持续稳定传输电力与控制信号，避免拖缆拖拽磨损、缠绕卡滞的问题，保障移动设备的持续供电可靠性。该滑车整体采用C型槽轨道内嵌式安装设计，主体依托标准工业铝型材导轨作为运行载体，上部设置带双安装孔的平板连接座，可直接通过螺栓与移动设备的底部安装面固定，安装座下方通过折弯成型的金属支架连接滚轮组，四组带深沟球轴承的滚轮分别卡合在C型导轨的内侧滚道面上，能够沿导轨轴向顺畅滑动，同时承受设备挂载带来的径向与侧向载荷，避免滑车运行过程中出现脱轨、卡涩的情况。滑车下部延伸出带安装孔的连接挂板，可用于挂载供电线缆、信号线缆或者配套的导电集电组件，在设备移动时带动线缆同步平顺移动，将线缆的滑动摩擦转化为滚轮的滚动摩擦，大幅降低线缆移动的阻力，同时避免线缆直接与轨道边缘接触造成外皮磨损。设计过程中充分考虑了工业现场的安装边界，滚轮组的外形尺寸完全适配常规C型供电导轨的内部型腔尺寸，上部安装座的孔位间距匹配通用移动设备的底部安装标准，无需额外加工转接件即可完成装配，支架部分采用折弯钣金结构，在保证结构强度的同时尽可能降低整体自重，减少滚轮与导轨的接触载荷，延长整套机构的使用寿命。滚轮内置的密封轴承能够适配车间内多粉尘、少量油污的工作环境，无需频繁加注润滑脂即可长期保持顺畅运行，整体结构没有冗余的复杂部件，日常维护仅需定期清理导轨内积存的杂物即可，能够有效降低现场运维的工作量，适配各类直线往复移动的轨道设备供电布线需求，在铁路沿线巡检设备、电力车间转运设备、化工区域防爆移动设备等场景下都能稳定发挥作用。
