高精度工业传动模辊结构三维设计

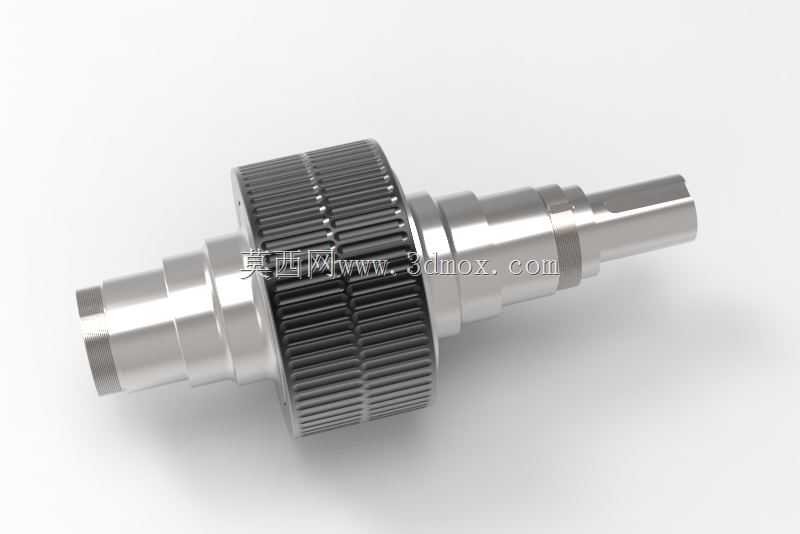

该模辊结构主要应用于连续化生产的压延、压花、输送成型工位，常见于薄膜加工、纸品压纹、金属带材精整、橡塑复合成型等生产线中，作为直接接触加工物料、传递成型压力与牵引动力的核心执行部件，其加工精度与装配同轴度直接决定最终成品的表面成型质量与生产线运行稳定性。从结构设计逻辑来看，整体采用阶梯轴式一体化布局，中间段为带齿纹的工作辊面，齿形采用等距直齿排布，齿顶与齿根均做了微小圆弧过渡处理，避免应力集中导致的辊面崩损，同时保证压合过程中物料受力均匀，不会出现局部压痕过深或成型不清晰的问题。辊身两侧依次设置轴肩定位段、轴承安装位与动力连接端，轴肩的台阶尺寸严格匹配配套轴承的内圈定位高度，装配时可直接通过轴肩实现轴承的轴向限位，无需额外加装定位套，减少装配累积误差。两端的轴承安装段采用h6级公差设计，与标准深沟球轴承内圈形成过渡配合，保证转动过程中无径向窜动；最外侧的动力输入端做了扁位结构，可直接与联轴器或同步带轮配合，传递扭矩时不会出现打滑空转的问题。设计过程中重点考量了动平衡性能，整个辊身的质量分布围绕回转中心做对称处理，中间齿段的加工余量均匀，精加工后可直接做G2.5级动平衡校正，满足线速度120m/min以上的高速运行需求，不会出现异常振动导致的轴承过早失效。安装边界方面，两侧轴承位的中心距与生产线机架的安装孔位完全适配，辊面的工作宽度覆盖常规幅宽的加工物料范围，轴向总长度预留了密封件与端盖的安装空间，可适配常规的脂润滑或稀油润滑轴承座结构。实际使用时，该模辊可配合上下对压辊形成定压间隙，通过调整两端的压紧机构控制辊间压力，适配不同厚度的物料加工需求，辊面的齿形结构既可以在物料表面压出规则的防滑纹路或成型纹理，也可以增加辊面与物料之间的摩擦力，起到稳定牵引送料的作用，避免物料在输送过程中出现跑偏、打滑的问题。结构上没有多余的冗余设计，所有台阶过渡处均做了退刀槽处理，方便机加工时的刀具退刀，也能减少热处理过程中的应力集中，提升整体结构的疲劳强度，长期在交变载荷下运行也不易出现轴颈断裂或辊面变形的问题。
