带六角端双色双头螺栓配套垫圈结构

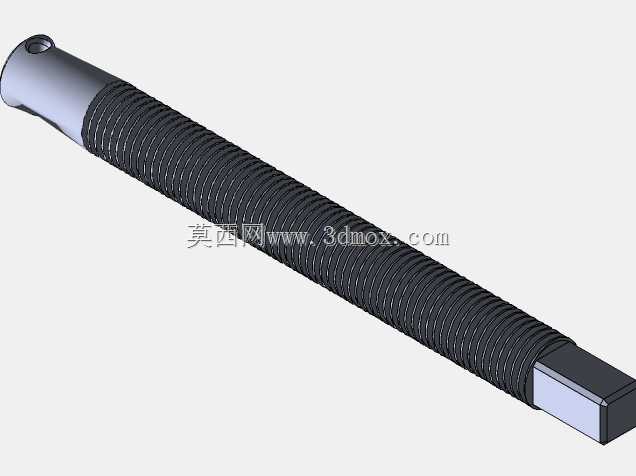

　　在各类机械装配场景中，双头螺柱的应用覆盖了从重型设备机架拼接、液压阀块组叠，到工装夹具定位、传动组件预紧的多个环节，这类连接件的核心价值在于解决被连接件一端厚度过大、无法使用全通螺栓，或是需要频繁拆卸、避免内螺纹反复磨损基体的工况。本次呈现的双头螺栓结构，两端均加工有连续三角外螺纹，其中一端设计为外六角拧动端，区别于常规等直径双头螺柱需要双螺母锁紧拧入的操作方式，六角端可以直接用开口扳手或套筒施加扭矩，能更精准控制螺柱拧入基体螺纹孔的深度，避免拧入过深导致基体螺纹滑牙，或是拧入深度不足导致连接预紧力不够的问题。

　　从实际装配的边界尺寸来看，这类带六角端的双头螺柱，六角端的对边尺寸比螺纹大径大2mm左右，既保证了扳手卡持的受力面足够，不会因为受力面积过小导致拧动时边角崩裂，也不会因为六角头尺寸过大，占用被连接件表面过多的安装空间，适配那些安装面局促、周边有凸起结构干涉的装配位置。螺柱的光杆段部分做了表面粗糙度Ra1.6的精车处理，和配套垫圈的内孔配合间隙控制在0.1mm以内，垫圈在光杆段可以顺畅滑动但不会出现径向窜动，在预紧过程中垫圈能均匀分散螺母对被连接件表面的压应力，避免软质被连接件表面被压出凹陷，或是因为应力集中导致连接部位长期受载后出现疲劳裂纹。

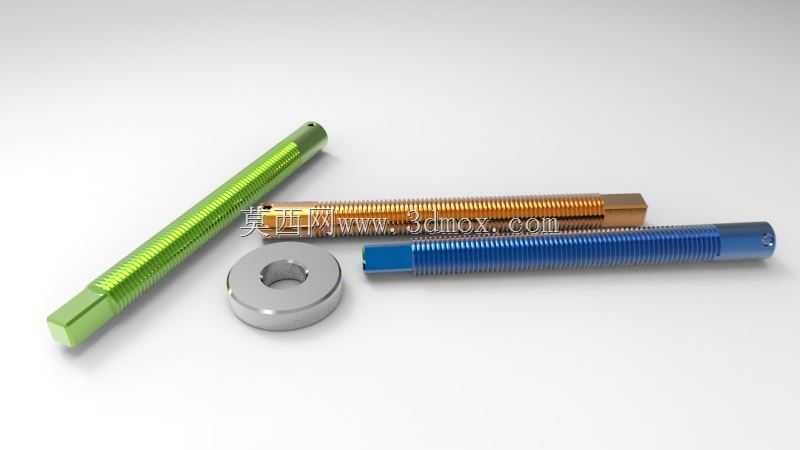

　　设计这类螺柱结构时，螺纹段的长度分配需要结合实际被连接件的厚度做匹配：拧入基体的一端螺纹长度，通常要大于螺纹公称直径的1.5倍，保证在铸铁、铝合金这类低强度基体上也能获得足够的螺纹啮合强度，不会在承受冲击载荷时出现螺纹脱扣；外露的另一端螺纹长度，需要覆盖垫圈厚度、螺母厚度，再留出2-3个螺距的余量，避免螺母拧到螺纹尾部出现锁死、或是预紧到位后螺纹啮合长度不足的问题。螺柱的表面处理做了差异化的着色区分，不同颜色对应不同的强度等级与表面处理工艺，在装配线批量作业时，作业人员可以通过颜色快速区分螺柱规格，避免错拿错装导致的装配质量问题，比如绿色段对应8.8级发黑处理、适配常规钢结构连接，金色段对应10.9级镀彩锌处理、适配有防锈要求的户外设备装配，蓝色段对应12.9级镀镍处理、适配高载荷的传动部件连接。

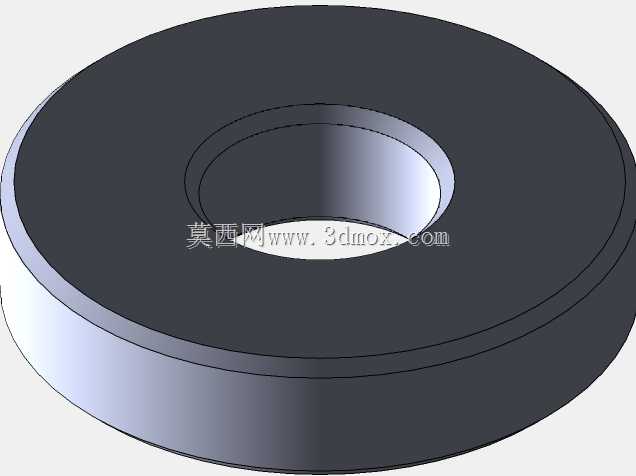

　　在设备维护场景中，这类带六角端的双头螺柱更换效率远高于普通双头螺柱，普通双头螺柱拆卸时需要先在拧入端拧上两个互锁的螺母，再通过拧动螺母将螺柱从基体中旋出，操作步骤繁琐且容易因为螺母互锁力不足导致拆卸打滑，而带六角端的结构可以直接用扳手卡持六角端完成拆卸与安装，在设备抢修、产线快速换型的场景下能大幅缩短停机时间。配套的平垫圈采用了倒角处理，垫圈的两个端面都做了平面度校准，保证预紧时垫圈和被连接件表面、螺母端面完全贴合，不会因为垫圈翘曲导致预紧力偏移，出现连接松动的问题。

　　从建模的细节处理来看，螺纹部分采用了精确的牙型轮廓建模，还原了普通三角螺纹的牙顶圆角、牙底圆弧，在做虚拟装配干涉检查时，可以准确模拟螺纹啮合时的接触状态，避免出现设计时螺纹配合间隙合理、实际加工后出现螺纹咬死的问题；六角端的棱角处做了0.2mm的倒钝处理，既符合机械加工的工艺要求，避免热处理时棱角处出现应力集中开裂，也能避免装配作业时锋利的边角划伤操作人员。这类螺柱结构在应用时，需要注意拧入基体端的螺纹要涂抹适量的螺纹锁固胶，根据工况的振动等级选择不同强度的锁固胶，高振动工况下选用中强度锁固胶，既可以防止螺柱在长期振动下出现回转松动，也能在后续维护时顺利拆卸；永久连接的部位可以选用高强度锁固胶，保证连接的可靠性。
