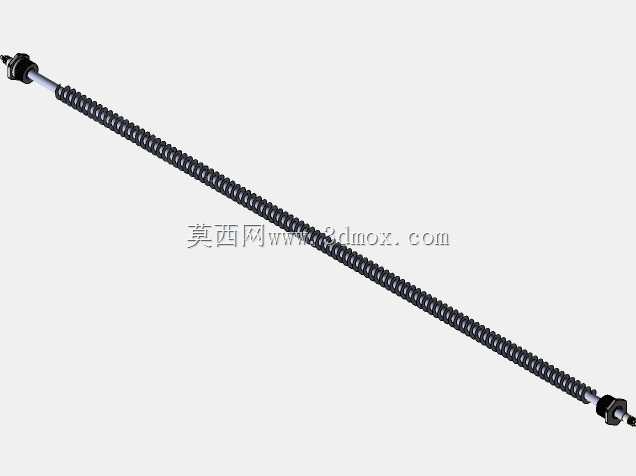

单头螺纹结构电加热杆件三维结构

　　这类长杆式电加热元件，在工业换热、流体温控、小型设备加热场景中应用十分广泛，从商用厨具的水箱加热、小型烘干设备的风道补热，到工业模温机的介质预热、实验设备的恒温腔体控温，都能见到同结构产品的身影。不同于普通民用直棒式加热管，这款产品采用了分段式结构设计，杆身主体的散热段做了连续螺纹肋片结构，在不扩大杆件整体外径的前提下，大幅提升了与被加热介质的接触面积，不管是在空气环境中做对流加热，还是浸入水、导热油等液态介质中，都能有效降低表面热负荷，避免局部过热导致的结垢、老化问题，延长元件的连续使用寿命。

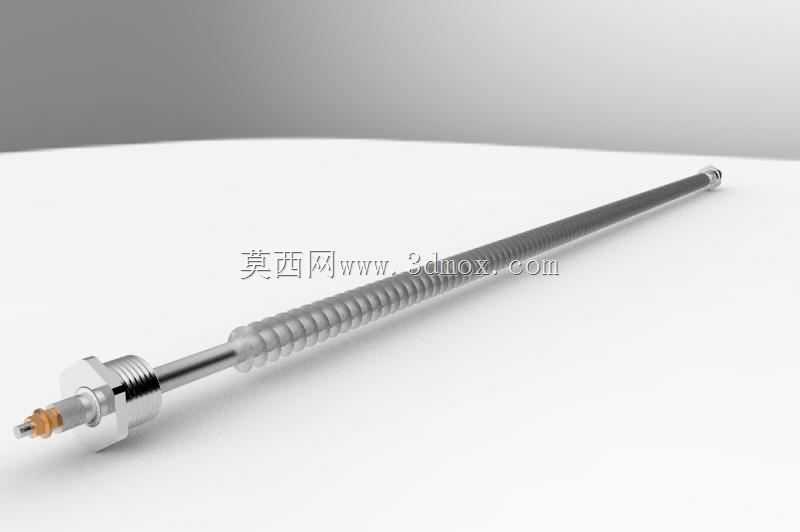

　　从安装边界来看，这款加热杆的有效发热长度为1200mm，杆身主体外径12mm，靠近接线端的位置设计了标准外螺纹安装座，配套六角锁紧螺母与密封垫片，安装时仅需要在设备壁面开出对应尺寸的安装孔，将加热杆从外侧穿入腔体后，通过螺母锁紧即可完成固定，密封垫片可以根据使用场景选择橡胶、紫铜或者四氟材质，分别适配常压水介质、高温油介质、弱腐蚀介质的密封需求，不需要额外设计复杂的安装支架，能大幅降低设备集成时的结构设计工作量。接线端采用了绝缘瓷座隔离结构，两个接线端子从瓷座中心引出，带电部分与金属安装座之间完全绝缘，避免安装过程中出现漏电隐患，端子端部做了螺纹压线结构，接线时不需要焊接，直接将导线端子套入后拧紧锁紧螺母即可完成接线，现场维护更换十分便捷。

　　在结构设计逻辑上，这款加热杆的发热丝采用了变节距排布方式，靠近安装座的非散热段位置，发热丝节距适当放大，降低该区域的发热功率，避免安装座位置温度过高，烫坏密封件或者设备壁面的保温层；杆身内部的填充料采用了高纯度氧化镁粉，经过缩管工艺压实后，既可以保证发热丝与金属管壁之间的绝缘性能，又能快速将发热丝产生的热量传导到外壁的散热肋片上，减少内部热量囤积。杆身末端做了圆弧封边处理，没有尖锐的焊接棱角，穿入安装孔时不会刮伤孔壁的密封件，同时圆弧结构也能减少流体冲刷时的阻力，在流动介质中使用时不会产生额外的紊流噪音。

　　做三维建模时，需要重点关注几个关键尺寸的公差配合：首先是安装螺纹的精度，需要匹配普通公制螺纹的6g公差，保证与设备上的安装螺母可以顺畅旋合，不会出现卡滞或者间隙过大的问题；其次是杆身的直线度，1200mm长度的细长杆件，建模时需要预留合理的直线度公差参考，避免实际生产后杆件弯曲无法穿入安装孔；另外散热肋片的螺距、牙高尺寸需要统一，保证整个发热段的散热面积均匀，不会出现局部区域热流密度过高的问题。接线端的绝缘瓷座与金属杆身的配合需要做同轴度约束，保证接线端子位于杆身中心位置，避免安装时端子与管壁接触造成短路。

　　在实际选型适配时，这款加热杆可以根据使用场景调整表面功率负荷，空气干烧场景下表面功率控制在每平方厘米1-2瓦，配合肋片结构可以实现快速空气对流换热；液体加热场景下表面功率可以提升到每平方厘米5-7瓦，依靠液体的流动快速带走表面热量，实现快速升温。安装时需要注意，整个带肋片的发热段必须完全浸入被加热介质中，不能出现干烧段露出介质液面的情况，否则露出部分会因为散热不良快速升温，烧坏内部的发热丝。如果用于有一定压力的密封腔体，还可以在安装螺纹位置缠绕生料带或者配合密封胶使用，提升密封承压能力。
