辊筒式剪叉升降输送工位结构设计

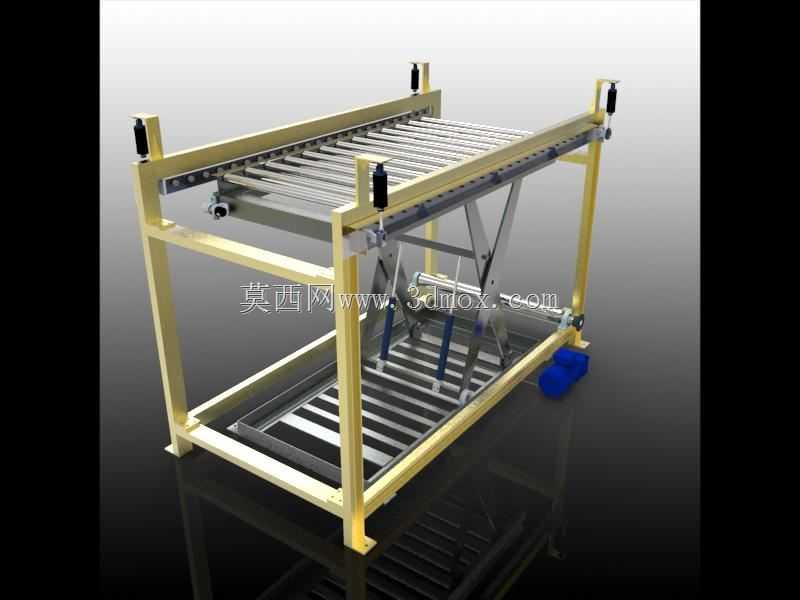

　　在板式家具生产、建材板材加工、仓储物流分拣的产线衔接环节，不同高度的输送线之间往往存在高度差，常规固定高度的辊筒线无法完成跨高度的物料过渡，同时部分工位需要根据操作人员作业高度、后续设备进料高度调整承载面高度，这款带剪叉升降结构的辊筒输送台就是针对这类场景开发的专用过渡设备。从结构组成来看，设备整体采用方管焊接成型的双层框架作为承载基体，上层框架安装多根平行排布的无动力辊筒，辊筒间距根据常规输送的板材类物料尺寸设定，保证最小规格的板材也能同时搭接至少三根辊筒，避免输送过程中出现卡滞、歪斜的情况，辊筒两端采用冲压轴承座内嵌深沟球轴承的安装方式，转动阻力小，长期运行也不会出现轴端磨损卡涩的问题。下层框架作为整个设备的安装基座，

　　底部预留了膨胀螺栓安装孔位，可以直接固定在车间混凝土地面上，也可以根据产线布局需求加装脚轮做成可移动形式，不过考虑到升降过程中的稳定性，固定安装是更推荐的使用方式。中间的升降执行部分采用剪叉臂结构，剪叉臂的铰接点全部采用带自润滑衬套的销轴连接，不需要频繁加注润滑脂也能保证铰接转动顺畅，剪叉臂的驱动端搭配电动推杆作为动力输出，相比液压驱动的形式，电动推杆不存在漏油风险，维护成本更低，升降位置的重复定位精度也更高，能够精准匹配上下游输送线的高度差。设备四个角位安装了带缓冲头的导向立柱，当上层框架升降到最高限位时，缓冲头会先接触上层框架的限位块，避免硬碰撞带来的结构冲击，同时导向立柱和上层框架的导向套配合，能够限制升降过程中的横向偏移，

　　保证上层辊筒面始终保持水平状态，不会因为偏载出现台面倾斜的问题。驱动电机安装在下层框架的侧方位置，通过链传动结构连接剪叉臂的驱动转轴，传动部分加装了可拆卸的防护罩，避免车间内的木屑、粉尘落入传动部件造成磨损，同时也能防止操作人员误触转动部件引发安全事故。在设计这款设备的时候，首先要核算的是额定承载下的剪叉臂受力，剪叉臂的板材厚度、销轴直径都要根据额定承载重量做强度校核，避免长期满载运行出现臂体变形、销轴断裂的问题；其次要核算升降行程，要保证最低位时辊筒面和低位输送线齐平，最高位时和高位输送线齐平，行程范围要覆盖产线常见的高度差区间，一般常规工位使用的话，升降行程设定在300mm到500mm就能满足大部分场景需求，

　　如果是特殊的高位接驳场景可以适当加大剪叉臂长度来提升行程。安装边界方面，设备的整体宽度要和对接的辊筒线宽度保持一致，长度方向要预留至少100mm的安装间隙，避免和上下游设备出现硬接触，电源接线要从设备底部的穿线孔引入，布线要避开剪叉臂的活动范围，防止升降过程中夹损线缆。实际使用过程中，这款设备除了完成不同高度输送线的物料过渡，还可以作为加工工位的高度调整台，比如板材封边、钻孔工位，操作人员可以根据自己的作业习惯调整台面高度，降低长期弯腰作业的疲劳感，当物料需要暂存的时候，也可以调整到合适高度作为临时缓存台使用，相比单独配置固定辊筒台和独立升降机，这种集成式的结构占用车间面积更小，安装调试也更方便，不需要单独做两个设备的对接校准，整体的设备投入成本也更低。结构细节上，辊筒的表面可以根据输送物料的特性做选择，如果是输送表面光滑的饰面板材，可以选择包胶辊筒增加摩擦力，避免物料输送过程中打滑，如果是输送较重的金属板材，可以选择加厚壁厚的钢制辊筒提升承载能力，剪叉臂的铰接位置可以预留润滑脂注油口，方便重载场景下定期维护保养，导向立柱上可以加装位置传感器，实现升降高度的自动控制，接入产线PLC系统之后就能完成全自动的高度匹配，不需要人工手动调整，适配自动化产线的使用需求。
