可旋转式重型台虎钳三维结构设计

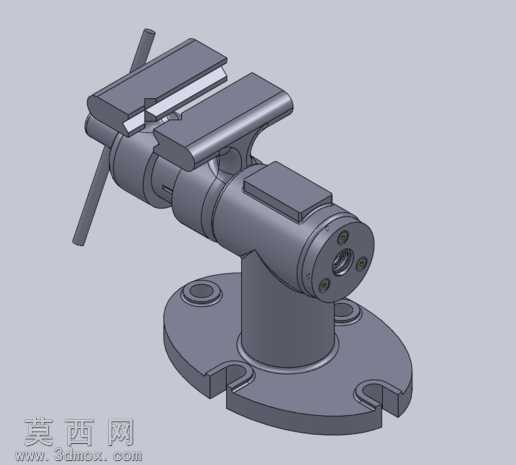

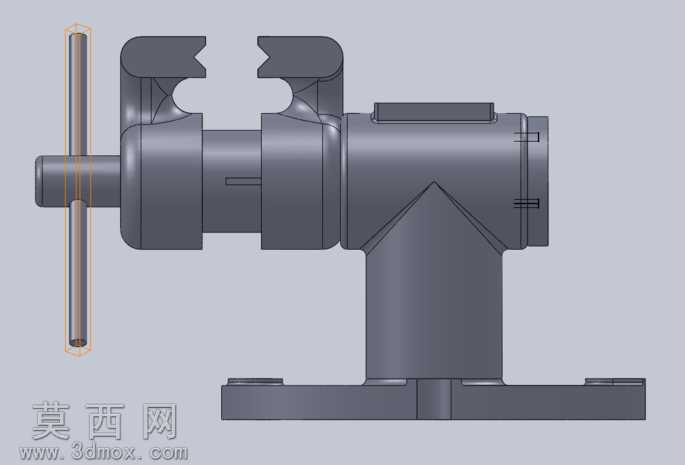

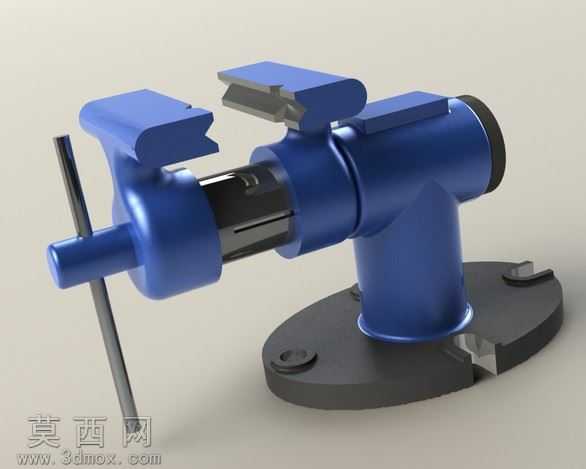

本作品为可旋转式重型台虎钳的三维参数化设计模型，整体采用SolidWorks软件完成全零件建模与虚拟装配，建模过程严格遵循机械加工工艺的实际尺寸规范，对每一个零件的特征都进行了精细化还原。模型整体结构分为固定底座、旋转立柱、活动钳身、固定钳口、丝杠传动机构、锁紧手柄六大核心模块，底座采用带安装缺口的圆盘式结构，预留的三个U型安装槽可适配不同工作台的螺栓固定需求，底座与立柱的衔接处设计了旋转锁紧结构，可实现钳身360度水平旋转并在任意角度锁止，满足不同加工方位的夹持需求。建模过程中对丝杠传动副进行了完整的特征还原，包括梯形传动螺纹、丝杠端部的限位结构、与活动钳身配合的传动螺母，手柄部分采用圆钢弯折式结构，与丝杠端部的方孔做了精准的配合约束，还原了实际使用中转动手柄带动活动钳身平移的运动逻辑。钳口部分设计了可更换的齿形钳口板，通过沉头螺钉与钳身固定，齿形结构可增大夹持摩擦力，避免工件夹持过程中出现滑脱，同时预留了钳口板的磨损更换空间。材质渲染方面，整体模型采用金属灰的铸铁材质表现主体结构，钳口板部分做了淬火硬化的深色金属质感区分，手柄部分做了哑光金属的质感处理，渲染过程中添加了合理的环境反光与倒角阴影，还原了实际机加工虎钳的金属质感与厚重体量感。设计思路上充分考虑了台虎钳的实际使用场景，在保证结构强度的前提下优化了各部件的壁厚设计，底座与立柱的衔接处做了加强筋过渡处理，避免夹持重载工件时出现结构断裂，活动钳身与固定钳身的配合导轨采用燕尾槽结构，保证滑动过程的平稳性与夹持精度，所有零件的建模都保留了完整的参数化特征，可根据实际使用需求调整钳口最大开合度、整体高度、底座安装尺寸等参数，适配不同规格的钳工加工、工件装夹、装配维修等使用场景，模型装配过程中完成了全局干涉检查，确保所有运动部件在开合、旋转过程中无结构干涉，完全符合实际产品的生产制造逻辑。
