食品加工压延辊高度调节装置

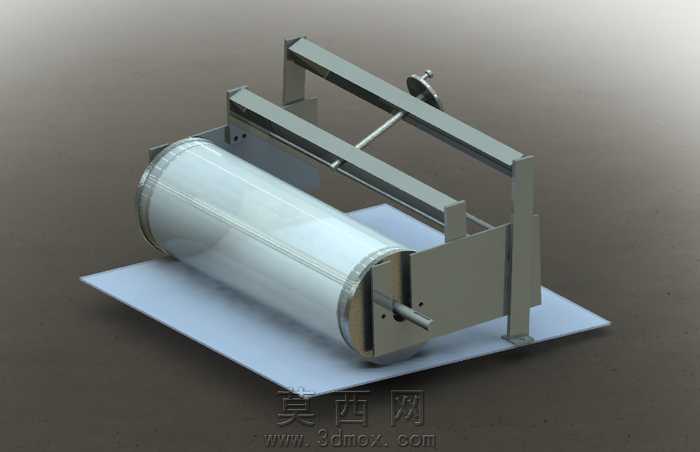

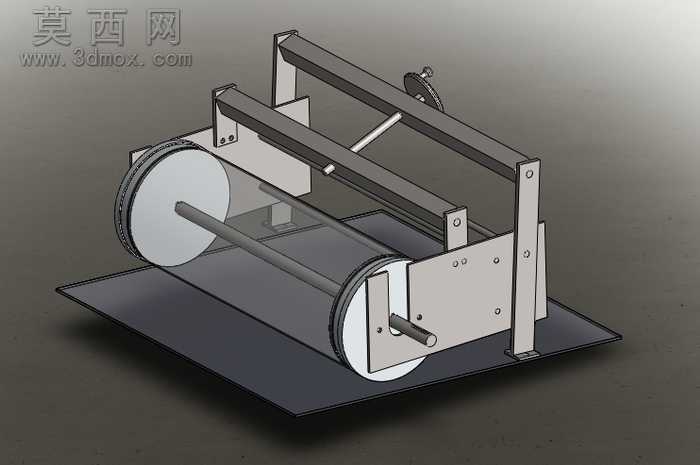

本模型为食品加工场景使用的压延辊高度调节装置，整体采用三维建模软件完成全参数化设计，建模过程中对各部件的装配关系做了精准约束，确保机构运动逻辑符合实际生产需求。模型主体包含压延辊筒、高度调节支架、锁紧定位组件、承载底座四大核心部分，辊筒采用圆柱类特征建模，表面做了光滑过渡处理，还原实际生产中辊面的平整特性，避免压延物料时出现表面瑕疵。两侧的支撑支架采用钣金折弯类特征构建，预留了辊轴安装孔位与调节导向槽，调节螺杆与手轮部分采用螺纹特征建模，还原手动调节的传动逻辑，转动手轮即可带动辊筒沿导向槽上下移动，实现压延间隙的精准调整，适配不同厚度的食品物料压延作业。渲染阶段采用哑光金属材质赋予支架与底座部件，还原不锈钢金属的磨砂质感，辊筒部分采用半透明磨砂材质模拟食品级辊面的视觉效果，承载底座搭配浅蓝哑光板材材质，场景打光采用柔和的漫反射光源，避免金属部件出现过强的反光干扰结构展示，同时添加柔和的环境阴影提升模型的立体感。设计思路围绕食品加工的防变形需求展开，整体结构采用对称式布局，保证辊筒受力均匀，避免压延过程中因受力不均导致物料变形，调节机构采用螺杆传动搭配锁紧旋钮，调整完成后可锁定位置，防止作业过程中辊筒出现位移，保障压延厚度的一致性。各部件的连接位置均做了圆角过渡处理，避免尖锐棱角，符合食品加工设备的卫生设计要求，整体模型结构完整，装配关系清晰，可直接用于设备方案展示、结构优化参考以及相关教学演示使用。
