平行轴双齿轮传动箱体结构设计

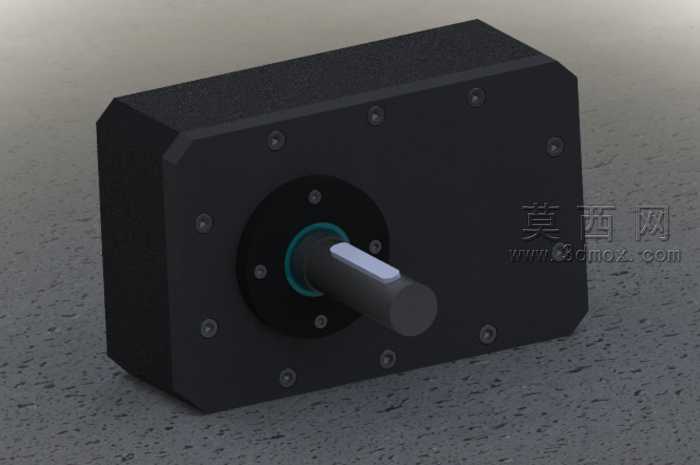

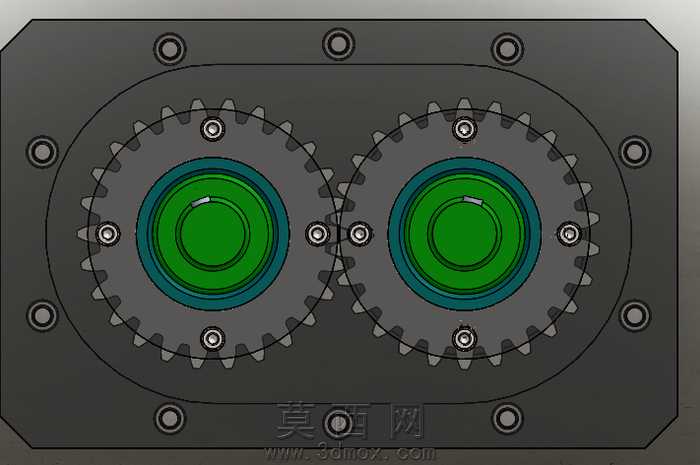

本作品为平行轴双齿轮传动箱体的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对箱体、齿轮、轴端定位结构、连接紧固件等部件进行了1:1等比例还原。建模初期先梳理传动方案的核心逻辑，确定两根平行输入输出轴的中心距参数，依据传动比要求匹配两个参数完全一致的啮合齿轮，保证传动过程的同步性与平稳性。箱体主体采用一体式铸造结构的建模思路，外观做边角切边工艺处理，避免锐边应力集中问题，箱体表面均匀布置沉头螺栓安装孔，用于箱盖与箱体基座的紧固连接，所有螺栓孔的位置度、孔径参数均符合通用紧固件的装配公差要求。齿轮建模过程中，严格按照渐开线圆柱齿轮的齿廓生成逻辑绘制齿形，保证齿距、齿厚、齿顶高、齿根高的参数精度，确保两个齿轮的啮合侧隙处于合理区间，避免传动卡滞或间隙过大的问题；齿轮中心的轴孔位置设计有键槽定位结构，用于实现齿轮与传动轴的周向固定，保证扭矩传递的可靠性。轴端位置设计有多层嵌套的密封与定位结构，内层为轴与齿轮配合的定位轴肩，中间层设置密封槽位用于安装密封圈，防止传动过程中润滑油泄漏，外层通过端盖螺栓实现轴承与轴系的轴向固定。渲染阶段对不同部件赋予差异化材质：箱体主体赋予哑光铸铁材质，还原铸造箱体的金属磨砂质感；齿轮部件赋予调质钢材质，表面做轻度抛光处理体现金属加工面的质感；轴端的定位环、紧固件赋予发黑处理的金属材质，密封圈赋予橡胶材质，通过材质差异清晰区分不同功能部件，直观呈现装配关系。整体设计兼顾结构合理性与装配工艺性，所有部件均满足实际加工装配的公差要求，可直接用于传动机构的原理验证、装配教学参考，也可作为同类传动箱体设计的参考模板，帮助设计人员快速梳理平行轴齿轮传动的箱体布局、紧固件排布、轴系定位的设计要点，规避常见的结构干涉、装配间隙不合理等设计问题。
