糖厂抽滤机用泵用机械密封结构

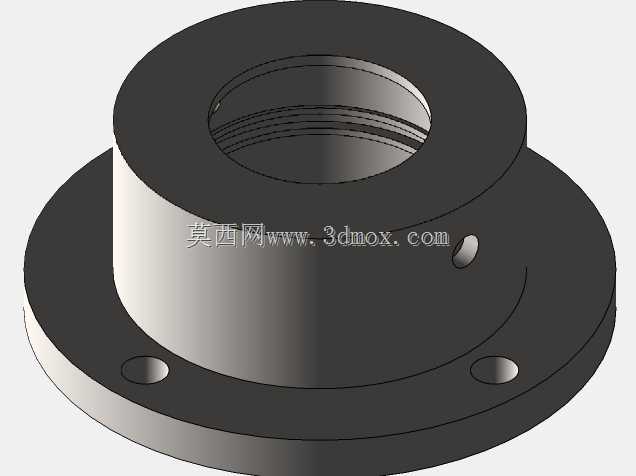

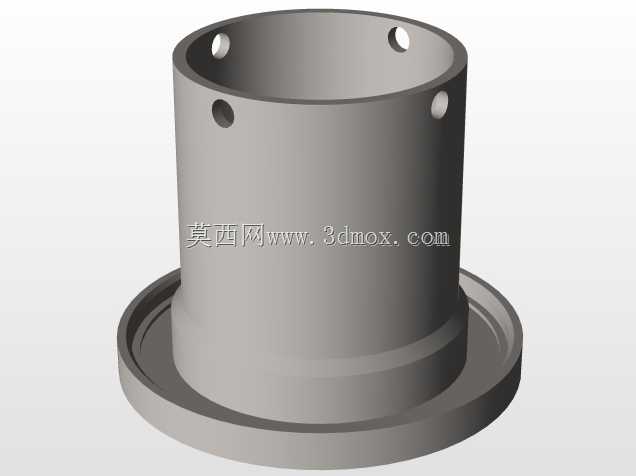

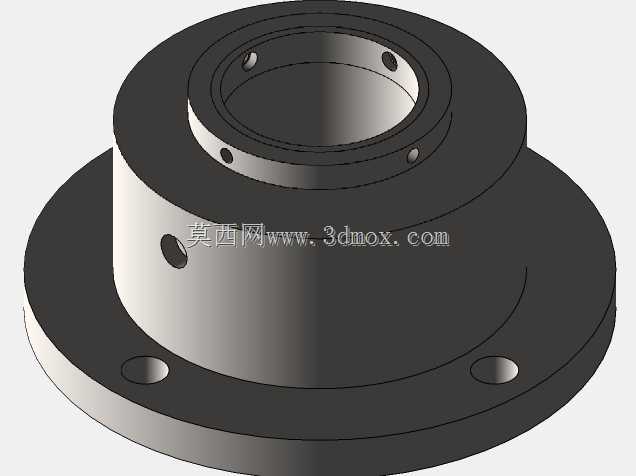

在制糖生产线的抽滤工序中，抽滤泵长期输送高粘度糖糊、淀粉糊类介质，这类介质含细小固体颗粒、流动性差，普通填料密封极易出现磨漏、介质外泄的问题，不仅造成物料损耗，还会污染生产现场，频繁更换密封件也会打断连续生产节奏，这款机械密封正是针对这类严苛工况设计的轴封组件。从结构设计来看，该密封采用集成式总成结构，下部带安装法兰盘，法兰上均布安装通孔，可直接与泵体的密封腔端面配合定位，安装时无需现场拼接零散密封件，能大幅缩短现场检修的装配时长；上部为密封主体筒体，筒身径向开设的小孔为冲洗孔与定位销孔，可外接冲洗管路，将密封端面摩擦产生的热量及时带走，同时避免介质中的固体颗粒进入密封摩擦副端面，延长密封使用寿命。设计过程中充分考虑了高粘度介质的通过性，密封腔体的流道做了圆弧过渡处理，没有直角死角，避免高粘度糖糊在腔体内堆积干结，防止密封件因介质卡滞出现失效；动静环的配合面采用窄面设计，降低摩擦副的运行摩擦扭矩，适配抽滤泵转速不高但扭矩偏大的运行特性，即使在介质粘度波动、泵轴出现小幅径向跳动的情况下，补偿环也能通过弹性元件实时跟进贴合，保证密封面始终处于贴合状态，不会出现瞬间泄漏。从安装边界来看，下部法兰的外径、安装孔的孔距与同规格抽滤泵的密封腔安装尺寸完全匹配，上部筒体的外径适配泵盖的密封腔内径，轴向安装尺寸预留了足够的压缩量调整空间，装配时只需将密封整体套入泵轴，通过法兰螺栓紧固即可完成安装，不需要对原有泵体结构做任何改造，可直接替换原有老旧的填料密封或者失效的同规格机械密封。整套密封包含了所有配套的零件，从静环组件、动环组件、弹性补偿元件到辅助密封圈、定位销钉全部整合为总成结构，现场装配时不需要额外选配零散零件，也不需要反复调整密封压缩量，只要按照装配工艺要求将轴表面清理干净、涂抹少量润滑脂推入即可，能有效降低现场维修人员的装配难度，避免因装配不当导致的密封早期失效。在实际运行中，这类密封相比传统填料密封，泄漏量可降低90%以上，不需要像填料密封那样定期压紧压盖、更换填料，日常维护工作量大幅降低，同时摩擦功耗远低于填料密封，能减少泵的轴功率损耗，对于长期连续运行的制糖、淀粉加工生产线来说，能有效降低设备运维成本，减少非计划停机时间。
