多层架体式禽蛋恒温孵化装置结构设计

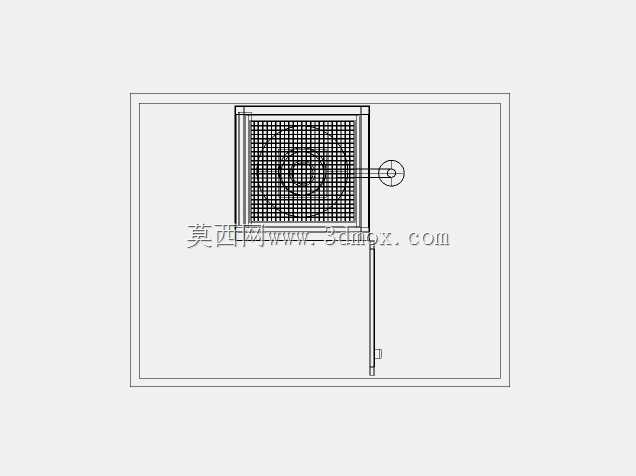

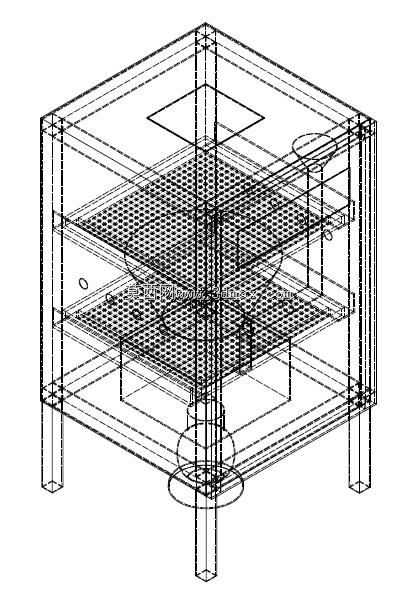

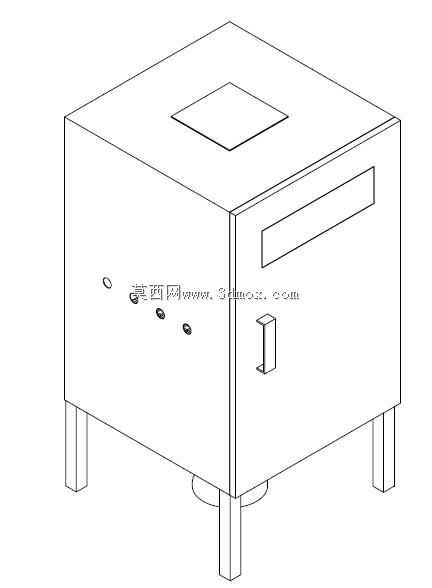

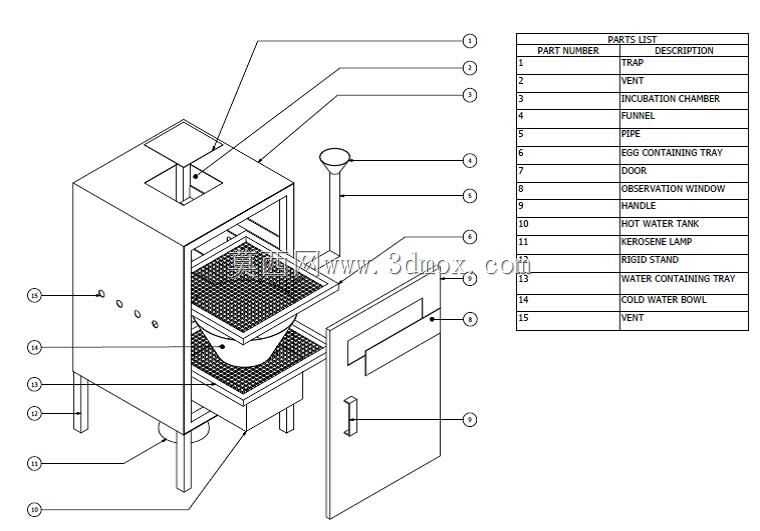

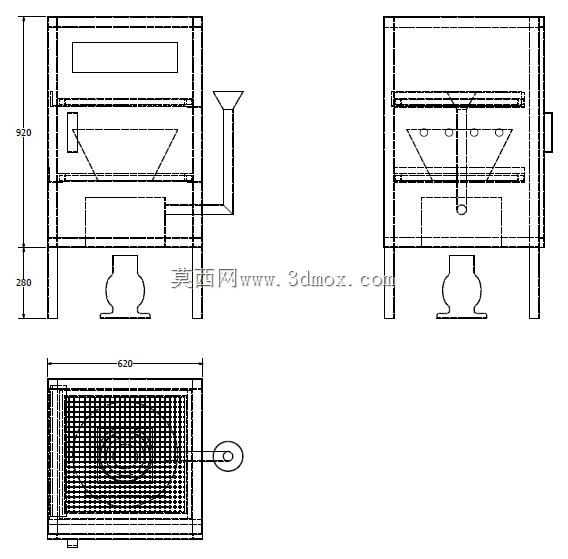

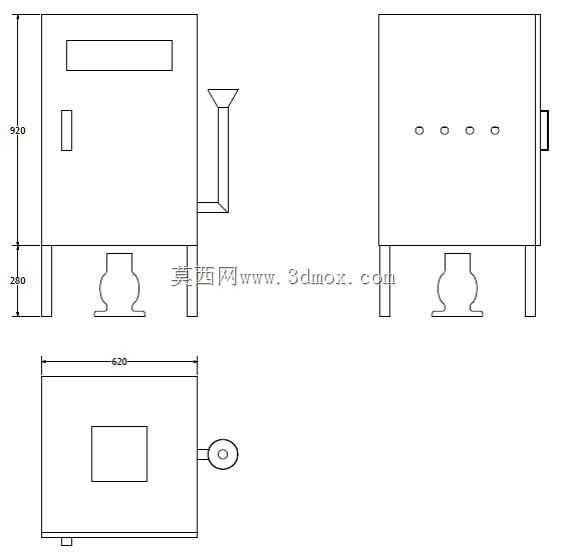

该孵化装置主要面向中小型家禽养殖场景、特种珍禽繁育场景以及教学实训场景使用，可满足鸡、鸭、鹌鹑等常见禽蛋的批量孵化需求，替代传统人工翻蛋、控温的粗放孵化模式，提升种蛋孵化的出雏率与雏禽品质。从结构设计来看，整体采用立式方箱框架结构，四根立式支撑型材作为主要承力构件，底部设置四个支脚将设备整体抬离地面，既可以避免地面潮气直接侵入设备内部，也能为底部的热源组件预留足够的安装与散热空间，支脚的高度设计充分考虑了日常清洁维护的操作空间，无需大幅挪动设备即可完成底部积尘、落渣的清理作业。设备内部设置两层镂空承蛋网板，网板采用网格镂空结构，网格尺寸经过适配设计，既可以承托不同规格的种蛋避免掉落，又能保证上下层之间的热空气循环流通，不会出现局部温度死角；两层网板之间预留了足够的翻蛋操作空间，无论是手动翻蛋还是加装自动翻蛋机构，都有充足的安装与运动余量，不会出现运动干涉。设备顶部设置有可开合的观察与操作盖板，盖板闭合时可保证箱体内部的温湿度环境稳定，开启时可方便进行种蛋摆放、验蛋、落盘等操作，盖板的尺寸与箱体顶部开口完全匹配，边缘预留了密封件安装槽位，可加装保温密封条减少热量损耗。底部的热源组件采用居中布置的结构，热源外围设置有导流罩，可将加热后的空气均匀导向箱体四周，配合网板的镂空结构实现箱体内温度场的均匀分布，避免局部温度过高烫伤种蛋或者温度过低导致胚胎发育停止。整体框架的外形尺寸适配常规室内摆放需求，宽度与深度尺寸可满足标准蛋盘的直接摆放，无需额外定制承托配件，设备整体的安装边界预留了侧面通风口的安装位置，可根据使用需求加装自然通风或者强制通风组件，调节箱体内的氧气浓度与二氧化碳浓度，匹配不同孵化阶段的环境参数要求。在设计思路上，该结构优先考虑了加工与装配的便捷性，所有框架构件均可采用标准型材裁切后拼接完成，无需复杂的成型模具，生产制造成本较低，同时镂空网板采用可拆卸设计，孵化完成后可直接拆下进行清洗消毒，避免不同批次种蛋之间的交叉污染，框架的连接位置预留了标准安装孔位，可根据实际使用需求拓展加装自动控温模块、自动翻蛋模块、湿度调节模块等功能组件，适配不同自动化程度的使用需求，无需对整体框架进行大幅改动即可完成功能升级。
