多槽V型皮带传动滑轮结构设计

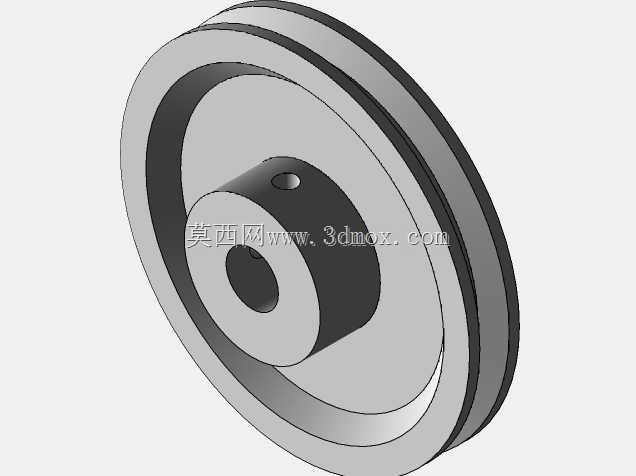

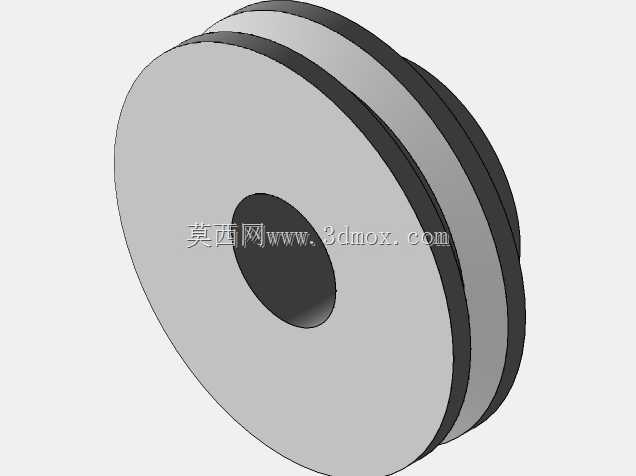

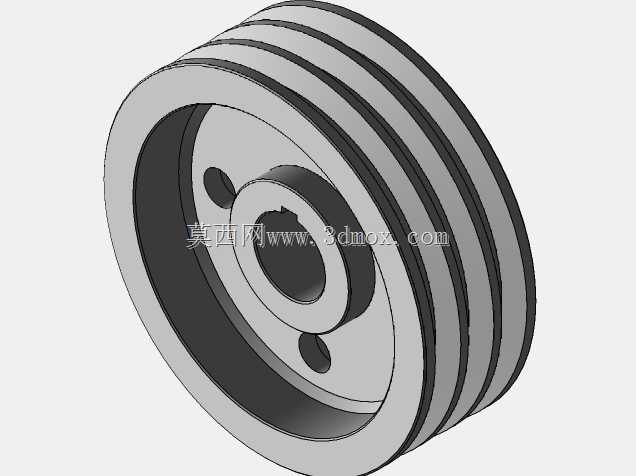

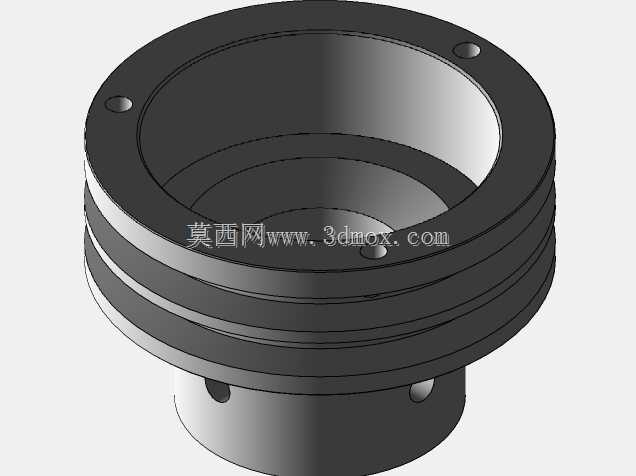

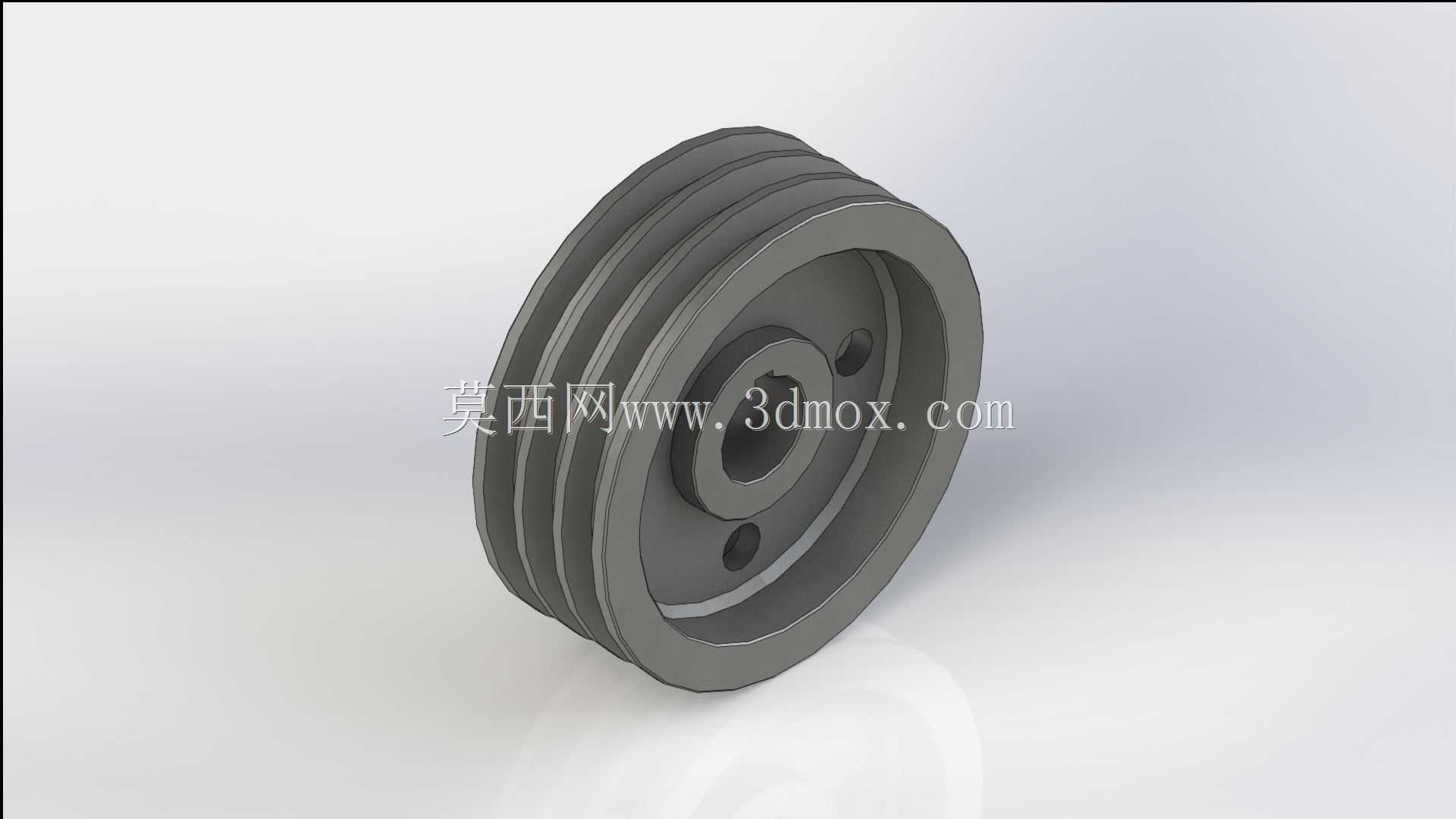

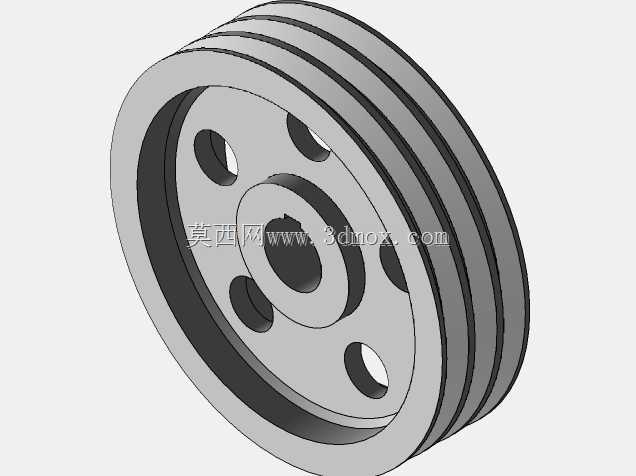

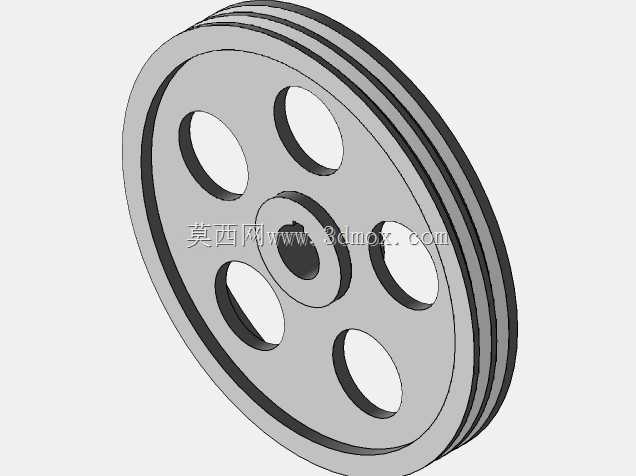

这款多槽传动滑轮主要应用在中小功率的机械传动场景中，常见于农用机械辅件传动、小型机床进给机构、轻工输送设备的动力传递环节，用来匹配多根V型皮带实现动力的分流或者大扭矩传递，相比单槽滑轮，多槽结构能在不增大轮体外径的前提下提升传动负载能力，避免单根皮带过载打滑的问题。从结构设计来看，轮体采用辐板式结构而非实心轮，在保证轮体结构强度的前提下大幅降低了自身重量，减少转动惯量带来的启动冲击，轮缘部分加工有三道标准V型槽，槽型角度匹配通用A型三角带的截面尺寸，槽面预留了皮带安装的侧向间隙，避免皮带运行时与槽壁发生卡滞。轮毂部分设计有同轴的中心安装孔，孔侧均匀分布两个定位销孔，安装时可以通过平键传递扭矩，配合定位销实现轮体与轴的周向固定，防止长时间运行后轮体与轴发生相对窜动。设计过程中优先考虑了安装边界的适配性，轮体的轴向宽度控制在适配常规悬臂轴安装的尺寸范围内，轮毂的轴向长度略大于轮辐厚度，保证轴与轮毂的配合长度足够，避免轴端受力集中出现弯曲变形。轮缘的外径尺寸经过传动比核算，匹配常规四级电机的输出转速时，能将从动轮转速控制在多数通用设备的常用转速区间，不需要额外增加变速机构。轮体的各过渡位置都做了圆角处理，避免热处理或者机加工过程中出现应力集中，导致轮体运行过程中出现开裂问题，槽面的粗糙度要求控制在合理范围，既保证皮带与槽壁有足够的摩擦力传递扭矩，又不会因为表面过于粗糙加速皮带的磨损。实际选型使用时，需要注意安装时的轴孔配合公差，过盈量过大会导致装配困难，甚至撑裂轮毂，间隙过大则会运行时产生跳动，加剧皮带的磨损，同时要保证轮体的安装端面与轴的垂直度，避免皮带运行时出现偏磨，缩短皮带使用寿命。这类多槽滑轮的结构通用性较强，只需要调整中心孔的尺寸和键槽规格，就能适配不同直径的安装轴，不需要改动轮缘和轮辐的主体结构，能大幅降低加工时的刀具调整成本，适合批量加工生产。
