车载剪式千斤顶三维结构设计模型

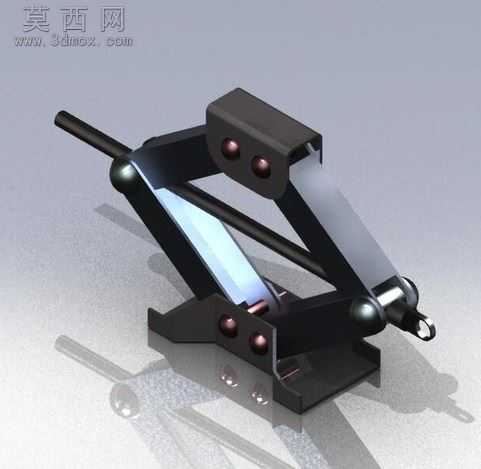

本模型为车载剪式千斤顶的完整三维设计成果，建模过程严格遵循机械设计规范，依托三维参数化建模逻辑完成全零件的特征构建，从底座支撑结构、剪臂铰接组件、顶部承托鞍座到驱动丝杆机构，每一处结构都按照实际车载千斤顶的尺寸比例与装配关系完成搭建，完整还原了剪式千斤顶的机械运动逻辑。建模阶段对铰接销轴的配合间隙、丝杆的螺纹传动特征、剪臂的交叉铰接结构都做了精细化处理，所有零件可完成虚拟装配验证，能够模拟千斤顶从最低收纳高度到最高顶升高度的完整行程运动，可直观展示剪臂张合、丝杆传动带动顶升的机械原理。渲染阶段采用金属材质搭配哑光漆面效果，对金属铰接件赋予高反光金属材质模拟镀铬销轴的质感，对主体剪臂与底座赋予哑光黑色金属漆材质还原实际产品的喷涂工艺，对顶部承托座赋予防滑橡胶材质提升真实感，场景搭配柔和的影棚光源，通过光影反射突出结构的棱角与装配层次，清晰展现各部件的衔接关系。设计思路围绕车载场景的实用需求展开，剪式折叠结构保证收纳状态下体积小巧可放入汽车后备箱，交叉铰接的双组剪臂保证顶升过程的结构稳定性，丝杆驱动的方式无需额外动力源，仅通过配套摇杆即可手动完成顶升操作，顶部的弧形承托座可贴合汽车底盘的顶升点位避免滑脱，底座的加宽支撑面可降低单位面积压强，避免在松软地面使用时出现下陷问题。模型完整保留了各零件的建模特征树，可直接用于结构优化、工程图导出、运动仿真分析等后续设计环节，也可作为汽车维修工具类产品的设计参考案例，帮助设计者理解剪式起重机构的传动逻辑与结构设计要点。
