星型排布径向引擎结构三维设计

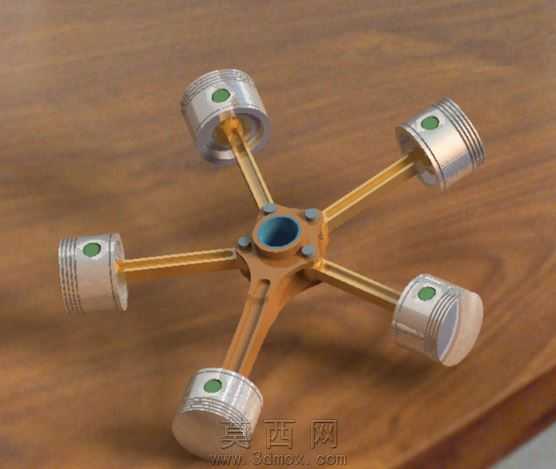

做这个径向引擎建模的时候，我特意选了装配逻辑视角来搭整个框架，毕竟这类星型动力结构最容易出问题的就是多组活塞连杆的同步配合，差一点角度就会出现运动干涉。一开始我没急着画单个零件，先把中心曲轴的回转中心定死，五组活塞沿圆周72度等角排布，特意把连杆和曲轴销的配合间隙留了0.02mm，既不会太松垮出现运动虚位，也不会因为公差卡滞没法模拟转动。活塞部分我没做太复杂的曲面，毕竟径向引擎的活塞多是圆柱直筒结构，重点把活塞销的安装孔同轴度卡准，每个活塞的销孔中心到活塞顶面的距离完全一致，不然运转的时候会出现各缸行程不一致的问题，动力输出就会抖得厉害。中心的星形连接座我特意做了轻量化的挖槽处理，没把整个块做实心，毕竟实际生产里这类旋转件太重会增加启动负载，挖槽的位置特意避开了连杆安装的受力位，筋条沿着连杆受力方向走，既减了重量又不会丢结构强度。曲面处理上没搞太多花里胡哨的造型，所有的过渡圆角都卡在R1-R2之间，连杆和安装座衔接的地方做了渐变圆弧，不会出现应力集中的锐角，渲染调材质的时候，金属件我分了两类做质感，活塞和曲轴销用了亮面镀铬的材质，反光度拉到0.8，粗糙度压到0.1，能清晰映出周围的环境光，连接座和连杆用了哑光的铸铜质感，粗糙度调到0.3，带一点点细微的颗粒感，和亮面的活塞形成层次差，打光的时候特意从斜上方45度打了主光，下方补了弱冷光，把活塞投在白色背景上的阴影调得软一点，不会太硬显得模型很生硬。装配的时候我是从中心往外围装的，先把曲轴固定在原点位置，再依次装五组连杆，每装一组就转一下曲轴检查活动范围，确认不会和相邻的连杆蹭到，最后再把活塞套进对应的缸套位置，特意把所有配合的同轴度、平行度约束都检查了一遍，避免出现过约束导致模型没法做运动仿真。这个模型最大的亮点就是完全还原了径向引擎的星型排布逻辑，所有运动副的配合关系都和实物一致，不管是做教学演示还是结构原理拆解都能用，甚至可以直接导入仿真软件做运转模拟，不用再重新调整配合关系。
