带异形内孔的斜齿螺旋齿轮三维设计

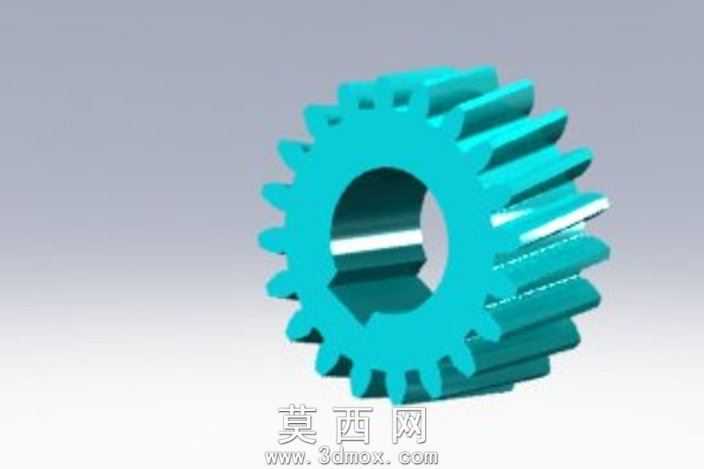

本螺旋齿轮模型采用三维参数化建模思路完成，首先基于齿轮啮合原理计算螺旋角、模数、齿数、压力角等核心参数，在草图环境中绘制齿轮的端面齿形轮廓，通过螺旋线扫描切除的方式生成连续的斜向轮齿结构，保证轮齿的螺旋升角均匀一致，齿面过渡平滑无棱角，符合螺旋齿轮的传动啮合特性。模型中心设计有异形非圆孔结构，该内孔轮廓经过尺寸约束与几何约束，可与对应规格的异形传动轴实现无键周向固定，避免传动过程中出现轴孔相对滑动的问题，内孔边缘做了微小倒角处理，既可以去除加工毛刺，也能提升装配时的导入便利性。建模过程中对轮齿的齿顶、齿根分别做了圆角过渡处理，降低齿根应力集中系数，提升齿轮实际使用时的抗弯曲疲劳强度。材质渲染阶段为齿轮赋予了哑光青蓝色工程塑料质感的材质，模拟工程中常用的尼龙或聚甲醛齿轮的外观效果，材质表面设置了细微的磨砂纹理，避免渲染效果过于塑料化失真，同时添加了柔和的环境漫反射光照，清晰展现轮齿的螺旋走向、齿面曲面形态以及内孔的异形结构特征。模型整体结构完整，轮齿沿圆周均匀分布，螺旋角度统一，各部分尺寸比例协调，既可以作为机械传动方案设计中的虚拟装配部件，用于验证齿轮与周边传动件的啮合间隙、装配干涉情况，也可作为齿轮加工前的三维数模参考，用于指导数控加工编程、3D打印快速样件制作，能够直观呈现螺旋齿轮的结构特点与传动优势，帮助设计人员快速理解斜齿螺旋传动的运行原理。
