三爪式轴承拆卸拉马工具结构设计

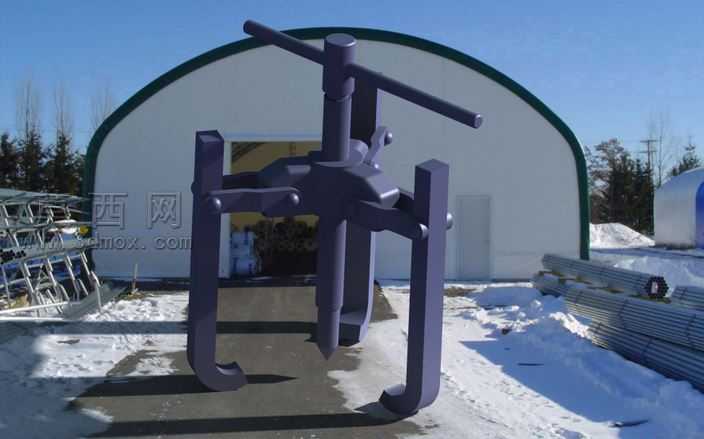

本作品为三爪式轴承拆卸拉马的三维设计成果，建模阶段采用CATIA软件完成全参数化特征构建，首先以中心顶杆的旋转轴线为全局设计基准，依次完成顶部T型旋转手柄、中心施压螺杆、主体连接架、三个对称分布的勾爪、铰接销轴等核心零件的独立建模，所有零件均采用实体特征拉伸、旋转、切除、倒角等基础命令完成，关键配合面预留了合理的装配公差间隙，保证后续装配运动仿真的流畅性。装配阶段采用自底向上的装配逻辑，先将中心螺杆与主体架通过螺旋配合完成装配，实现螺杆旋转时的轴向进给运动，再通过同轴、重合配合将三个勾爪分别铰接在主体架的三个均匀分布的安装耳座上，保证勾爪可绕销轴进行小角度摆动，适配不同直径尺寸的轴承外圈拆卸需求，最后将顶部旋转手柄与中心螺杆顶端完成固定装配，还原手动拆卸时的施力结构。材质与渲染阶段，整体零件赋予高强度合金钢材质，调整金属材质的粗糙度、反射率参数，模拟经过调质处理的五金工具表面哑光金属质感，渲染场景采用户外雪地工业环境作为背景，添加自然日光光照效果，清晰呈现拉马工具的整体结构比例与零件细节，阴影效果自然贴合地面，突出工具的厚重工业质感。结构设计上，三个勾爪采用120度均匀对称分布，工作时勾爪扣住轴承外圈端面，旋转顶部手柄带动中心螺杆顶在轴端中心孔位置，持续旋转手柄即可通过螺杆的轴向顶出力将轴承从轴体上平稳拉出，避免传统敲击拆卸对轴件和轴承造成的损伤，铰接式勾爪可根据轴承外径调整开合角度，适配一定尺寸范围内的轴承拆卸作业，整体结构受力均匀，操作便捷，符合手动维修工具的人机工程设计要求，中心螺杆的尖端设计可精准对准轴端中心定位孔，保证拆卸过程中施力方向与轴线重合，避免偏载造成的零件变形或拆卸卡滞问题。
