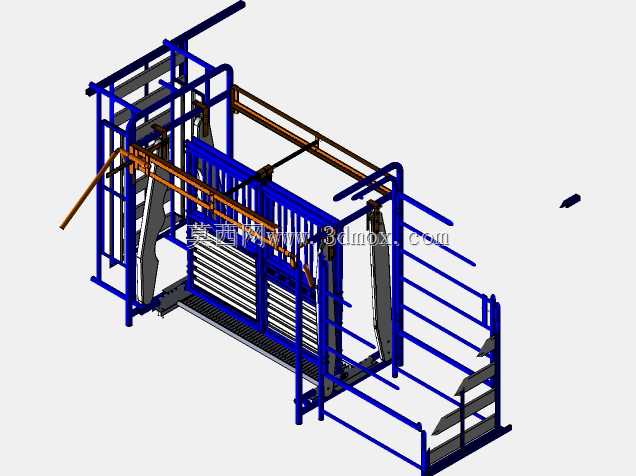

牧场用牛只保定作业栏架结构设计

这套栏架结构主要面向规模化肉牛、奶牛养殖场景，适配牧场日常防疫、修蹄、配种、体检等需要对牛只进行限位固定的作业环节，替代传统人工牵拉保定的低效模式，降低作业人员被牛只顶撞、踢踹的安全风险，同时减少牛只应激反应。从结构布局来看，整体采用框架式方管焊接主体，入口端设置多道可开合的侧栏导向结构，能引导牛只自主进入作业位，无需额外驱赶；进入作业区后，颈部限位机构可通过联动的摆臂结构快速锁止，适配不同颈围的成年牛只，锁止行程预留了足够的调节余量，避免夹伤牛只颈部，同时限制牛只前后窜动。侧部的防护栏采用间隔排布的竖杆结构，既保证整体结构强度，又能让作业人员从侧方便捷接触牛只躯体，完成注射、孕检等操作，栏架底部设置防滑格栅板，避免牛只踩踏打滑，同时预留了粪污掉落的间隙，适配牧场日常清粪作业流程。设计阶段优先考虑了牧场现场的安装边界，整体采用模块化分段焊接结构，运输时可拆分侧栏、主框架、颈部锁止机构等几个独立单元，到场后通过螺栓拼接即可完成组装，不需要现场焊接作业，适配牧场硬化地面的膨胀螺栓固定安装要求。栏架的出口端设置可单侧开启的闸门，作业完成后可快速解锁打开，引导牛只顺利离开，不会出现卡滞情况。联动的操作杆件全部布置在栏架外侧作业人员可触及的位置，操作时不需要将肢体伸入栏架内部，所有转动铰接点都预留了润滑注油位置，适配牧场高粉尘、高湿度的使用环境，降低日常维护频次。结构受力层面，主框架的方管选型经过载荷校核，能承受成年牛只1吨以上的冲撞载荷，关键受力位置额外加焊了加强筋板，长期使用不会出现框架变形、开焊的问题，侧栏的导向段做了向外的扩口设计，能降低牛只进入时的抗拒感，提升作业流转效率。
