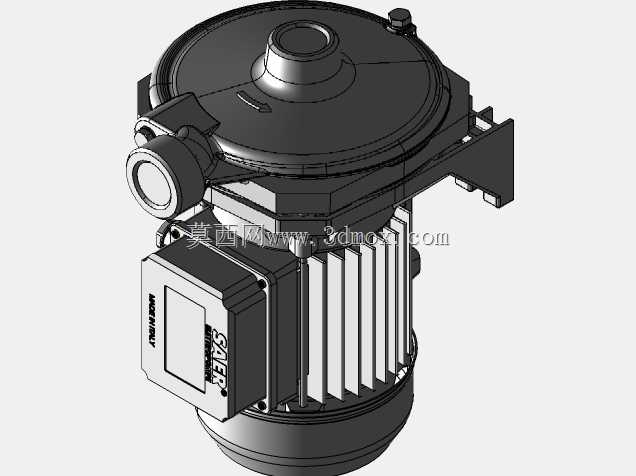

赛尔CMP76立式离心水泵结构设计

这款立式结构的水泵，在民用给排水、小型工业循环水系统、暖通空调水回路、小型水处理设备配套场景中应用十分广泛，区别于卧式泵的安装特性，它的立式布局能大幅缩减安装所需的水平占地空间，对于设备集成度要求高、安装场地水平空间受限的场景适配性更强。从结构设计逻辑来看，泵头与驱动电机采用同轴直联的布局，省去了中间联轴器传动的冗余结构，既减少了传动环节的功率损耗，也降低了后期运维过程中对中校准的工作量，泵体上部的涡壳流道采用等变曲率过渡设计，能有效降低流体在泵腔内的湍流损失，提升水力效率，进水口采用侧置水平接口，出水口为顶部垂直接口，管路对接时可直接匹配常规竖向出水的管路走向，减少管路弯头的使用数量，降低沿程阻力损失。泵体侧方配置的接线盒采用防水密封结构，接线端子与腔体之间设置有密封胶圈与隔水挡板，可适配潮湿、多喷淋的安装工况，避免水汽侵入接线端造成短路故障。电机外壳的散热筋采用轴向平行布局，配合电机运转时端部风叶产生的轴向气流，可快速带走电机定子产生的热量，保证设备长时间连续运转时的温升处于合理区间，避免绕组过热绝缘老化。安装边界方面，泵体后侧的安装支架采用L型折弯结构，预留的安装孔位可直接与设备机架或者混凝土基础通过螺栓固定，安装时需保证进水口侧预留足够的管路操作空间，方便后期拆装检修进水口的过滤装置，顶部出水口上方需预留一定的竖向空间，方便排气阀操作与压力表安装。设计过程中对泵腔与电机的连接密封面做了同轴度公差约束，避免运转过程中出现密封偏磨导致的泄漏问题，机械密封腔的结构预留了足够的冷却空间，可通过输送的流体对密封摩擦副进行润滑冷却，延长密封件的使用寿命。在设备选型匹配时，这款泵的结构参数可直接对应小流量高扬程的供水需求，三维建模过程中对各个部件的装配间隙、干涉情况做了完整校验，可直接用于设备布局的干涉检查、管路走向模拟，也可作为同类水泵产品改型设计的结构参考，帮助设计人员快速完成安装布局校核，减少现场安装时出现的尺寸不匹配、管路对接错位等问题。
