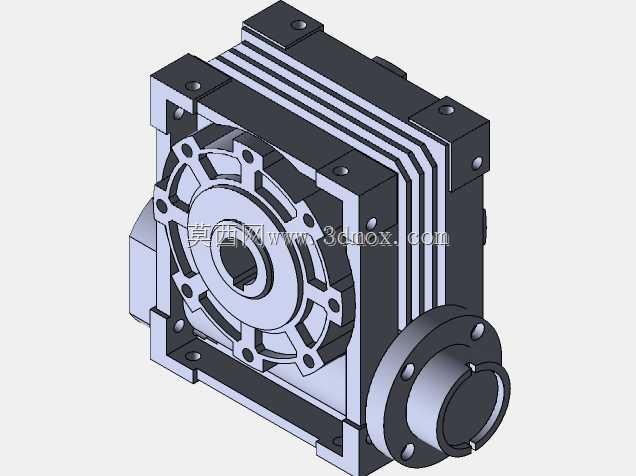

蜗轮蜗杆式铝合金传动变速箱结构

这款传动变速箱采用蜗轮蜗杆传动结构，主体箱体采用铝合金压铸成型，外部设置多道平行散热筋，在连续运转工况下可快速将啮合产生的热量传导至外部空气，避免箱体内润滑脂温度过高导致黏度下降，影响传动副啮合精度。箱体采用分体式拼接结构，四个边角设置带通孔的安装凸台，凸台端面经过铣削加工保证平面度，安装时可通过螺栓直接固定在设备安装基板上，安装孔位采用对称布局，适配水平、垂直两种安装姿态，可根据设备整体布局灵活调整安装方向。输入与输出轴采用垂直交错轴布局，输入侧为法兰式安装接口，可直接匹配标准伺服电机或异步电机的输出法兰，无需额外加工转接板，轴伸端设置密封槽可安装骨架油封，防止润滑脂泄漏同时阻挡外部粉尘进入箱体内部。输出侧为带定位止口的法兰输出结构，止口与输出轴保持严格同轴度，可直接连接负载转盘、链轮或者联轴器，减少传动链路的累计误差。设计阶段针对传动齿面的接触强度做了校核，蜗轮采用锡青铜材质匹配钢制蜗杆，在保证传动扭矩的同时降低啮合噪音，适合用在自动化输送线、包装机械分度机构、食品加工传动设备这类对运转平稳性有要求的场景。箱体内部预留了润滑脂储油腔，无需额外配置复杂的油路循环系统，日常维护仅需定期补充润滑脂即可，降低了设备运维成本。安装边界上，整体外形为方正结构，输出轴中心到安装底面的高度经过标准化设计，可直接替换同规格的同类传动箱，无需改动原有设备的安装机架尺寸，在旧设备传动部件升级改造场景中可直接换装，减少改造成本与停机时间。箱体拼接面采用密封胶条密封，可适应多粉尘、少量溅水的车间工况，适配多数工业生产场景的使用环境。
