陆用插地式导风集水帆结构设计

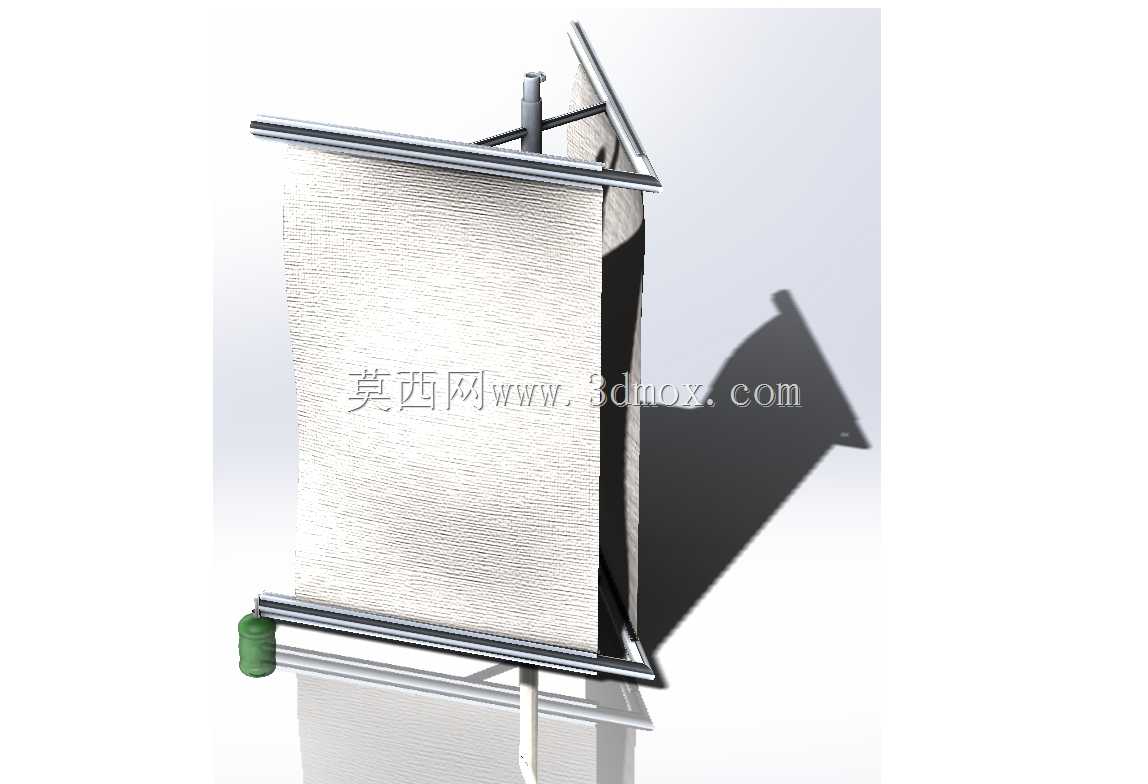

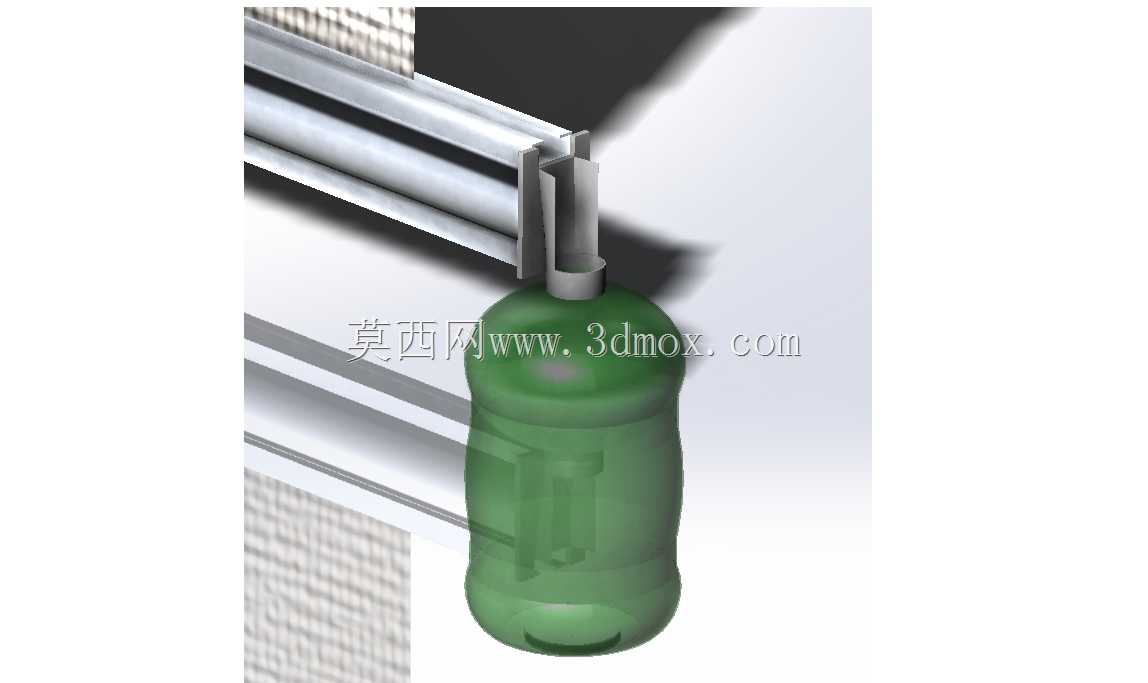

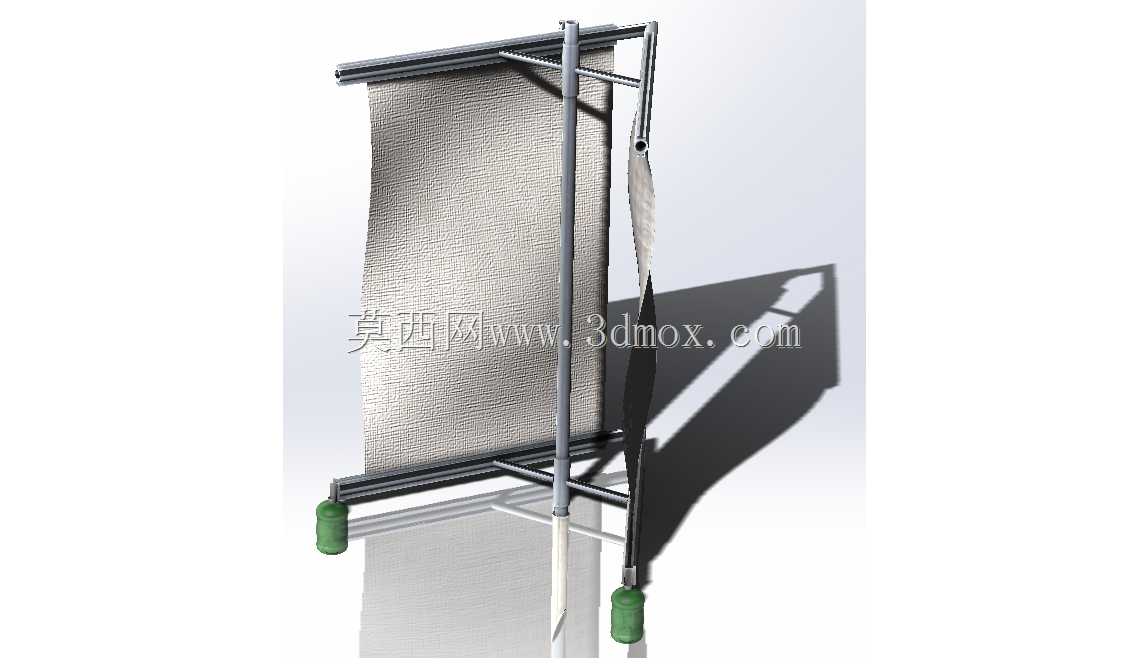

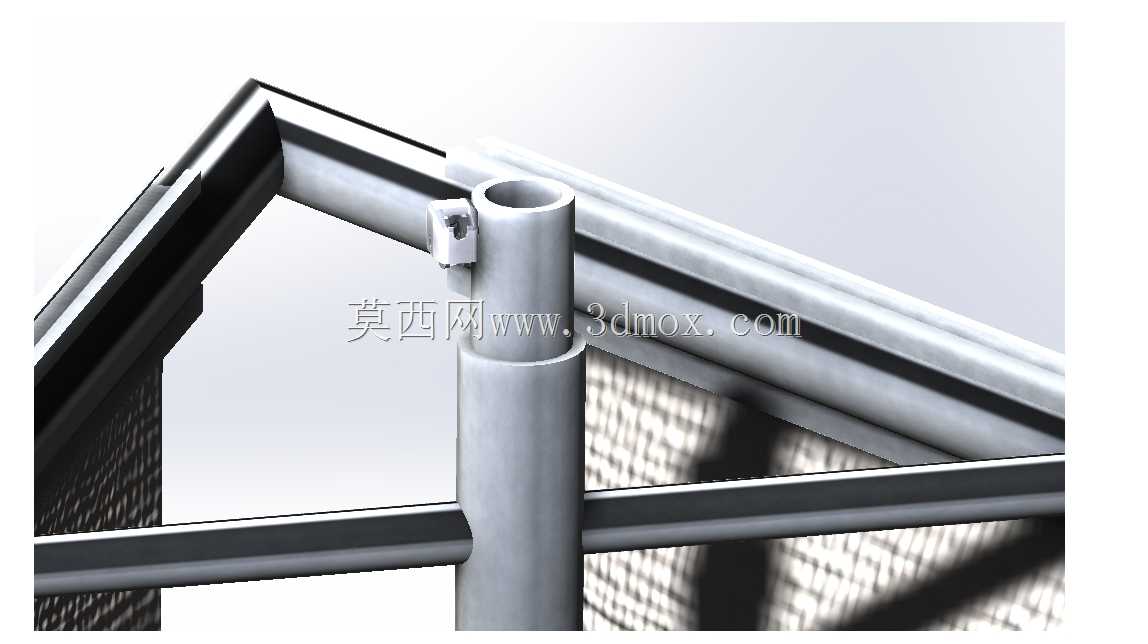

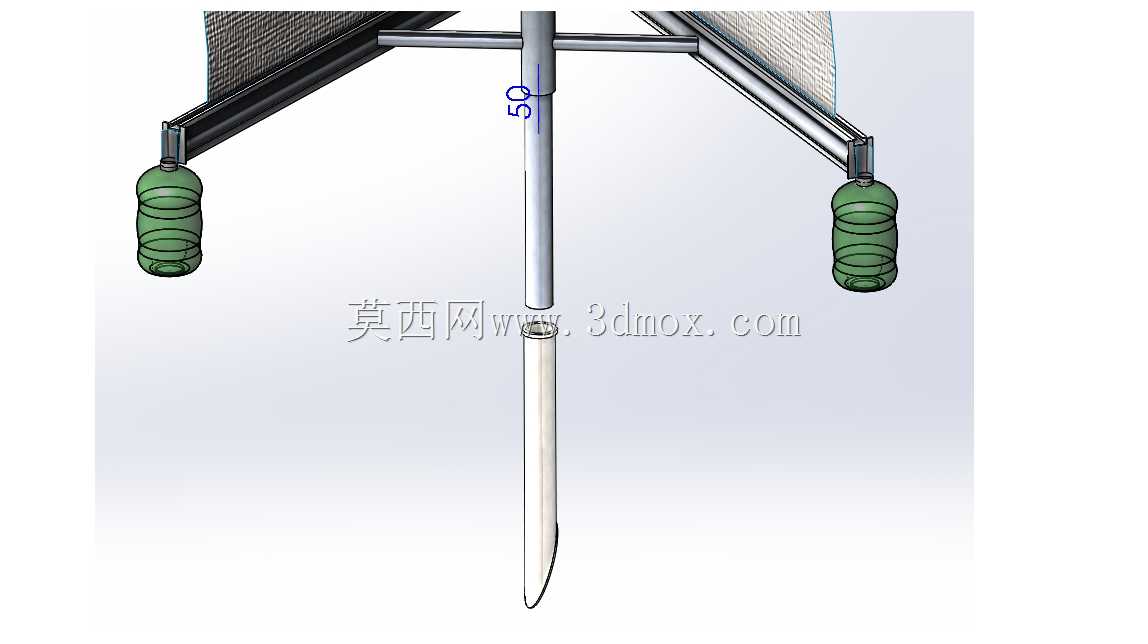

这款陆用插地式导风集水帆，主要适配坡地零散种植区、山地迎风面作物种植带的辅助导风与雾水收集场景，尤其适合常年有稳定迎山风、空气湿度偏高但缺乏灌溉条件的丘陵地块，可在不额外架设动力设施的前提下，完成近地面气流导向与空气中凝结水的归集导流。从结构设计逻辑来看，整套装置以插地钎杆作为核心承载基础，钎杆下端做削尖处理，可直接敲入紧实土壤完成固定，无需额外浇筑基础或打膨胀螺栓，适配未硬化的松散耕作层土壤安装，安装边界要求土层深度不小于40厘米，安装点周边1.2米范围内无高于装置本身的遮挡物，避免干扰来风方向。上部承载框架分为上下两层，下层架体与插地钎杆做刚性固定，作为整套结构的定位基准，上层架体通过绳索牵引实现高度调节，可根据作物生长周期的株高变化调整帆面整体架设高度，调节行程范围覆盖0.6米到1.5米，适配多数矮秆经济作物的生长高度需求。两层框架之间预留网面安装位，网面采用带小滚筒的柯坦式连接结构，可在风载作用下产生小幅自适应摆动，避免刚性结构在强阵风下出现应力集中导致架体弯折。帆面采用高密度编织透风阻水材质，来风接触帆面时，气流会顺着帆面导向斜下方流动，避免直吹作物根际造成倒伏，同时空气中携带的细小雾滴会附着在帆面纤维表面，逐步汇聚成较大水珠，顺着帆面纹理向下导流至架体下部的集水组件，最终汇入固定在栏杆后侧的集水瓶中，完成雾水的自然归集。设计时特意取消了上下框架之间的刚性硬连接，仅通过牵引绳索与网面实现软连接，当风速超过设定阈值时，帆面可顺着风向产生小幅偏移卸力，同时水珠在帆面移动过程中不会因为架体刚性阻滞出现飞溅，能更顺畅地沿着导流路径滑落至集水位置。整套结构的横向展开宽度控制在1.1米，纵向帆面高度0.8米，单套装置的有效导风覆盖范围约2平方米，集水效率与来风风速、空气湿度正相关，在持续有雾的迎风坡面，单套装置日均可收集凝结水1.2升到1.8升，可直接用于作物根区的补充灌溉。架体所有金属构件均做镀锌防锈处理，适配户外高湿环境下的长期使用，转动连接部位采用免润滑的尼龙轴套，无需日常维护即可保证摆动灵活性，插地钎杆与下部架体采用快拆式插销连接，非使用季节可快速拆解收纳，单套拆解后最大部件长度不超过1.2米，便于农户转运存放。
