板材垂直停放转运承载轮式托架结构

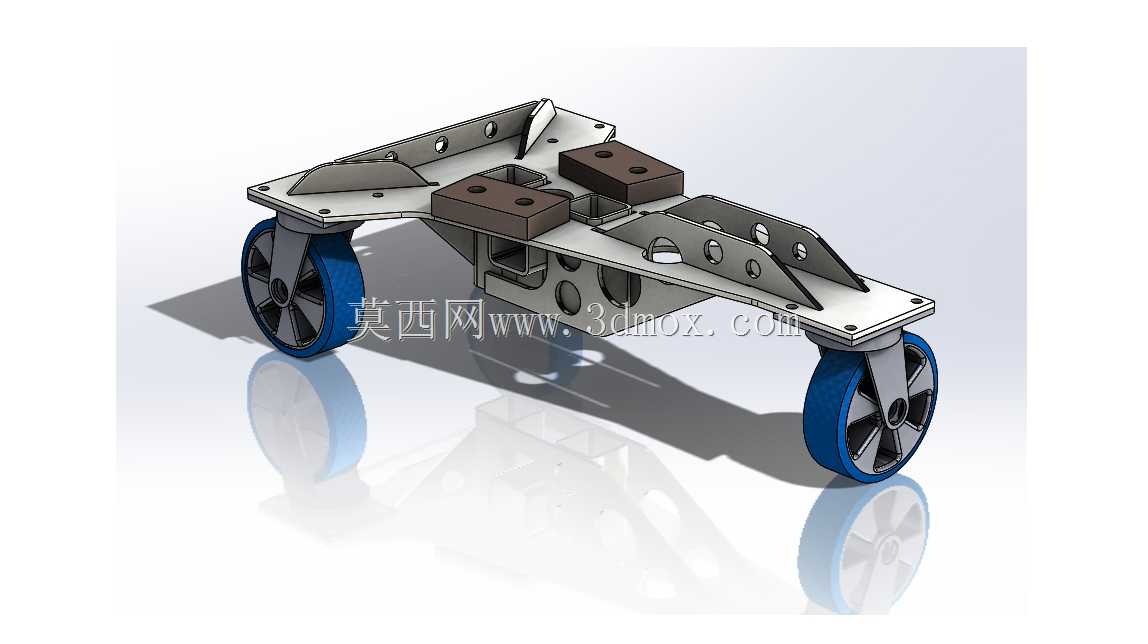

　　在板材加工、仓储周转的车间场景里，垂直立放的玻璃、金属薄板转运一直是容易被忽略的作业痛点——平置堆叠的板材不仅占用成倍的仓储面积，取料时还需要多人配合抬升翻面，边缘磕碰、板面划伤的不良率长期居高不下，这款轮式托架正是针对这类垂直停放转运需求做的定向结构设计。从实际作业逻辑出发，托架的承载主体采用折弯钢板拼焊成型，整体框架没有多余的冗余结构，底部的承载面做了向内倾斜的角度设计，当板材垂直靠放时，重心会自然落在两轮轴线的内侧区域，不会出现转运过程中板材向外倾倒的问题，框架上预留的两组方形安装块，是用来加装柔性挡块的位置，实际使用时可以根据板材的厚度、材质更换橡胶或者尼龙材质的挡块，避免硬质金属直接接触板面造成压痕或者划伤。

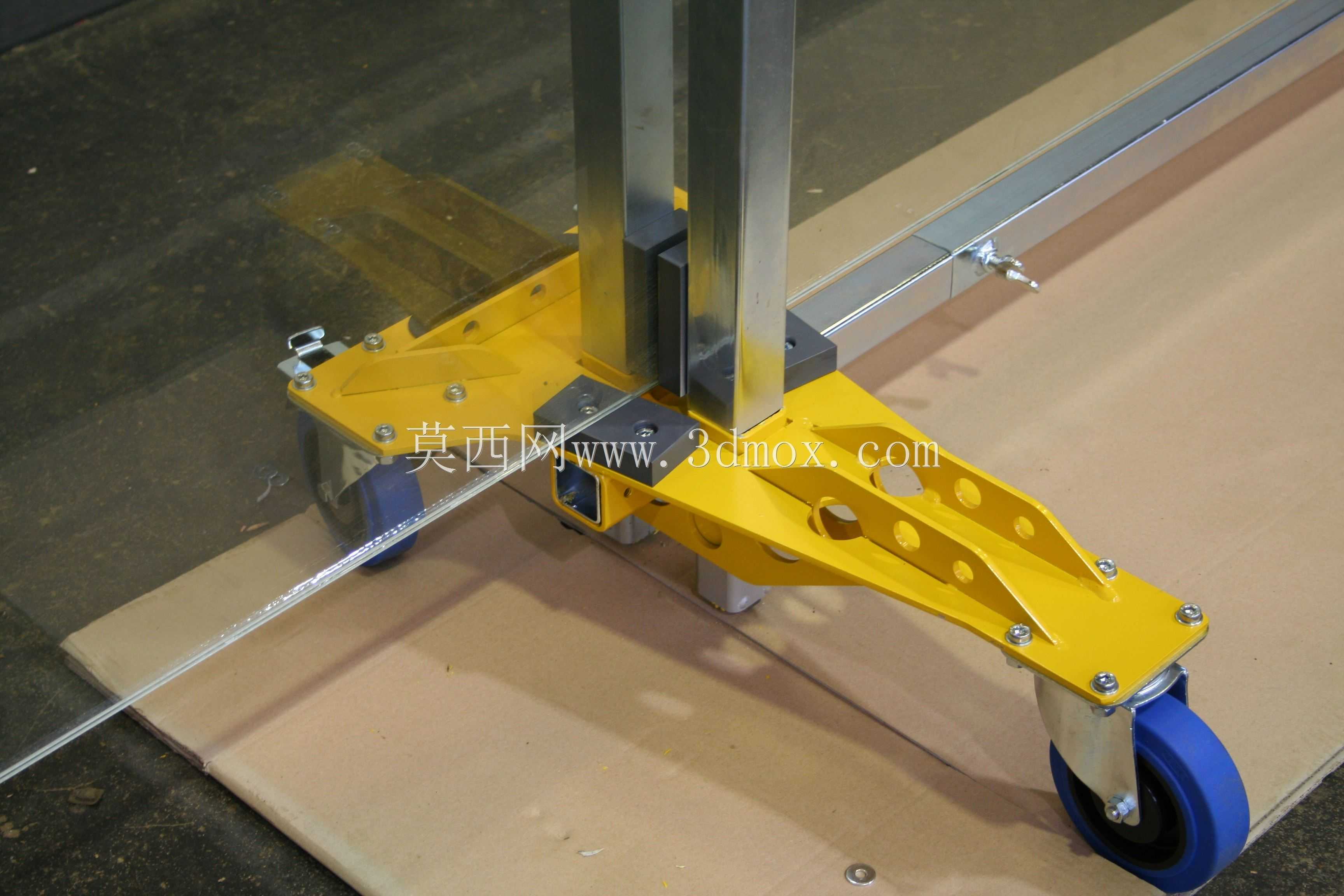

　　行走部分选用的是双轮缘的蓝色聚氨酯脚轮，单轮的承载冗余按照单托架承载300kg的工况做了匹配，轮面的圆弧过渡设计可以在车间环氧地坪、硬化水泥地面上顺畅推行，遇到地面的伸缩缝、小型杂物时不会出现卡滞，两轮的安装轴距经过反复校核，既保证了推行时的转向灵活性，也避免了轴距过窄导致的停放侧翻问题，轮架的安装位置完全内嵌在框架底部，不会超出托架的整体外轮廓，在狭窄的仓储通道、设备间隙穿行时不会出现轮边刮碰周边物件的情况。框架上的多处镂空减重孔不是随意开设的装饰结构，每一处开孔位置都经过受力校核，在不降低框架整体抗弯强度的前提下，尽可能降低托架自身的重量，单人就可以完成托架的搬移、归位作业，同时这些开孔也可以作为绑带的穿装位，当转运高度超过1.

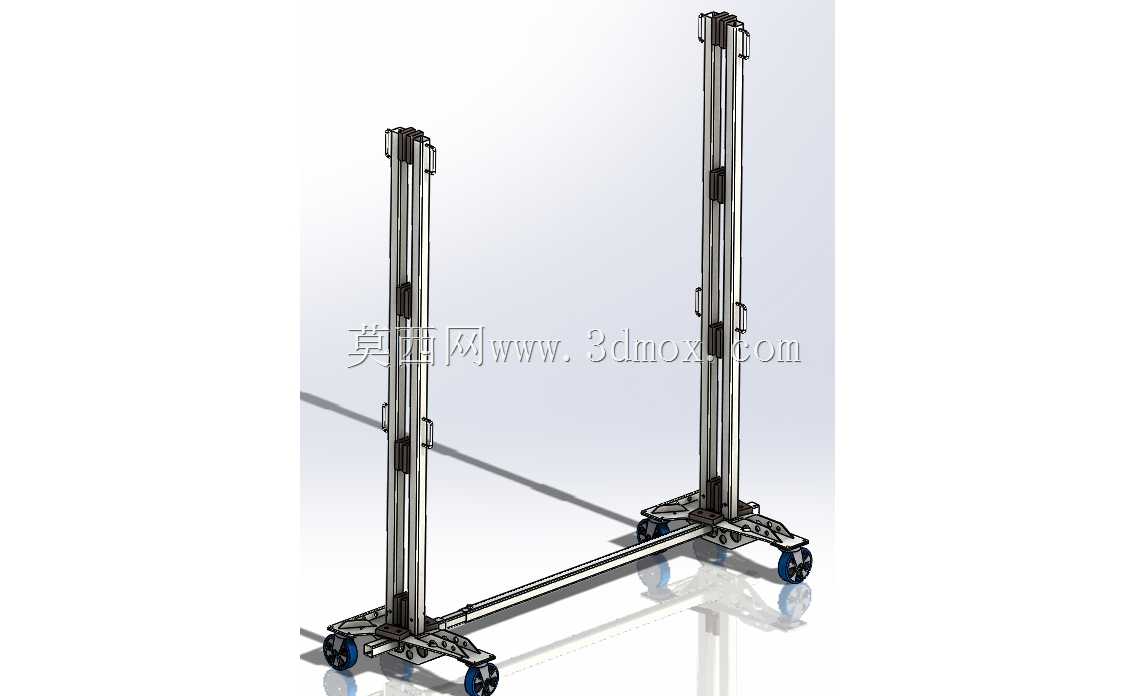

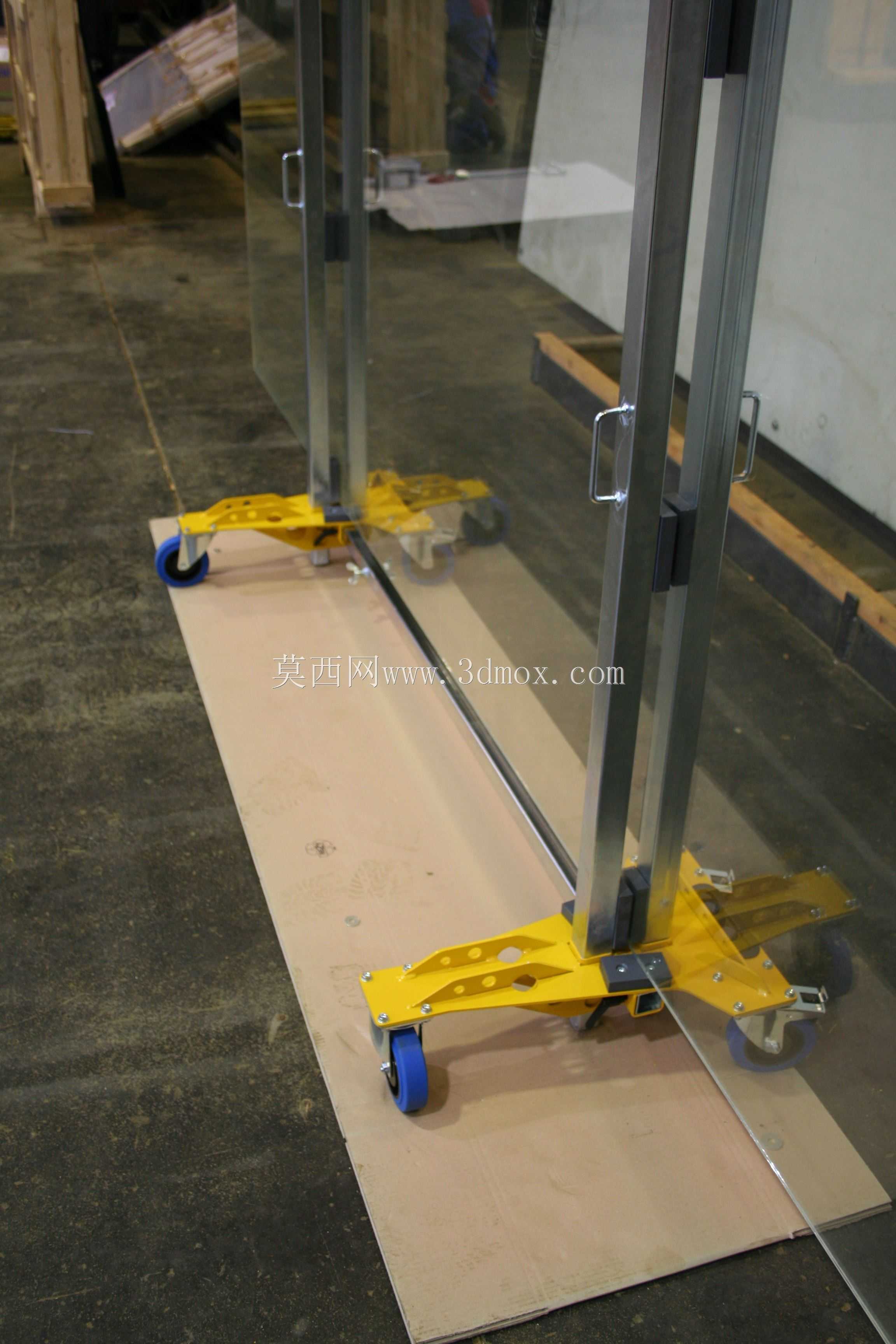

　　2米的高尺寸板材时，可以用绑带穿过开孔将板材和托架绑定，进一步提升转运过程的安全性。从安装边界来看，托架整体的外轮廓宽度控制在400mm以内，长度不超过600mm，停放时占用的地面面积不足0.25平方米，相比平置存放板材的方式，单位面积的仓储容量可以提升3倍以上，靠放面的高度做了分级设计，下部的承托边距离地面高度为80mm，板材靠放时底部不会直接接触地面，避免地面的积水、铁屑污损板材下边缘，上部的挡靠位置距离承托边的高度为220mm，刚好卡在板材下部的受力平衡点，不会因为挡靠位置过高导致板材上部晃动，也不会因为挡靠位置过低导致板材重心外倾。实际使用时，这类托架可以直接对接板材切割机的出料端，

　　加工完成的板材可以直接从出料台滑移到托架上完成垂直停放，不需要二次抬升翻面，单块板材的转运辅助时间可以缩短60%以上，框架的焊接位置全部做了打磨去毛刺处理，不会在作业过程中勾扯操作人员的工作服或者划伤板材表面，所有的安装孔位都采用了统一的孔径规格，后期更换脚轮、挡块时不需要重新打孔，通用化程度较高，适合在玻璃加工车间、不锈钢板材仓储区、五金钣金加工车间这类需要频繁转运立式板材的场景使用，针对不同宽度的板材，还可以在框架上部加装可调节的横向挡杆，拓展托架的适配板材尺寸范围，不需要重新制作整体框架。
