车间炉用双管烟囱帽式三角风引风装置

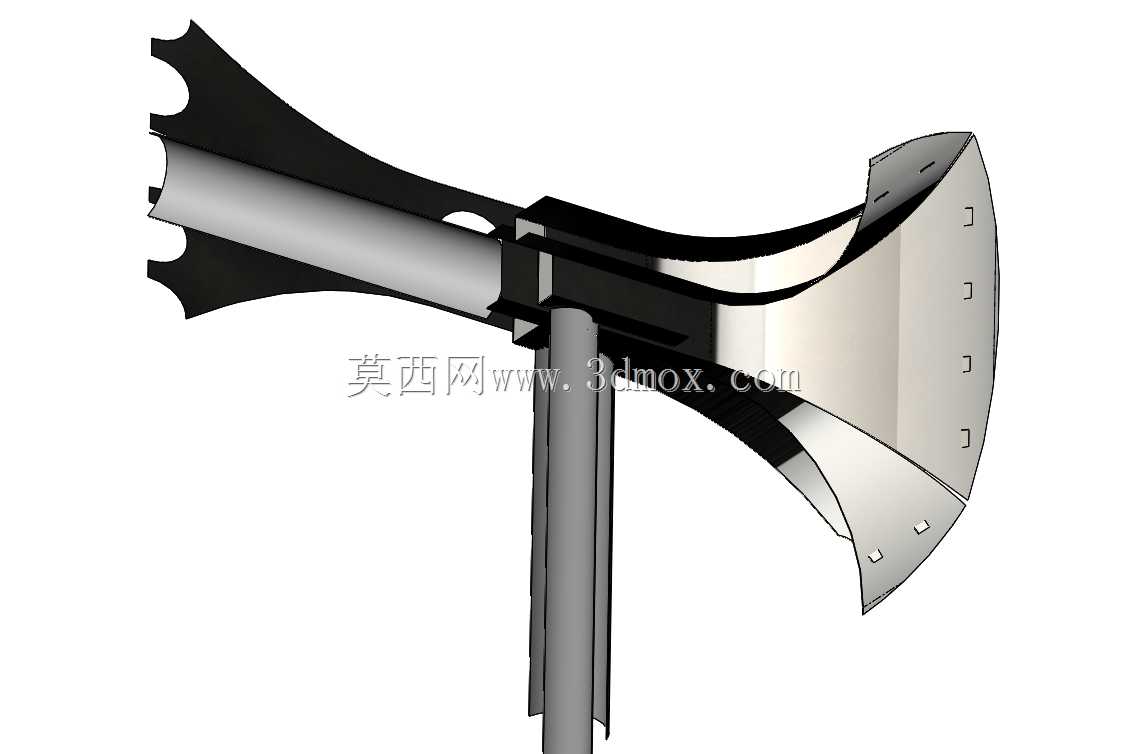

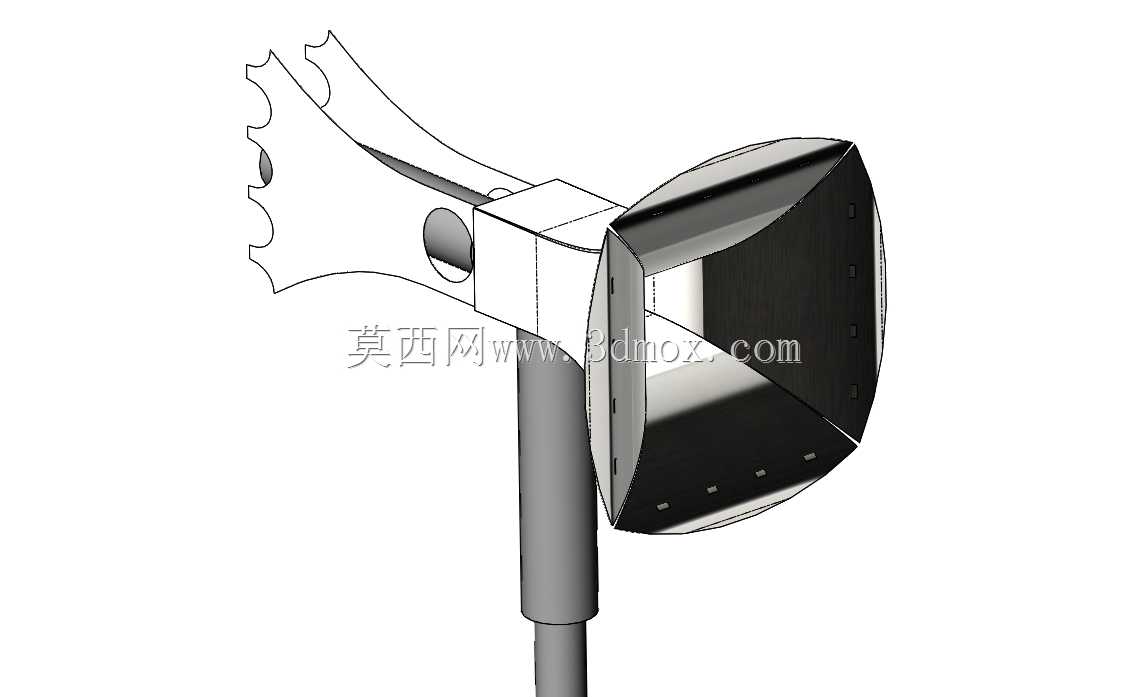

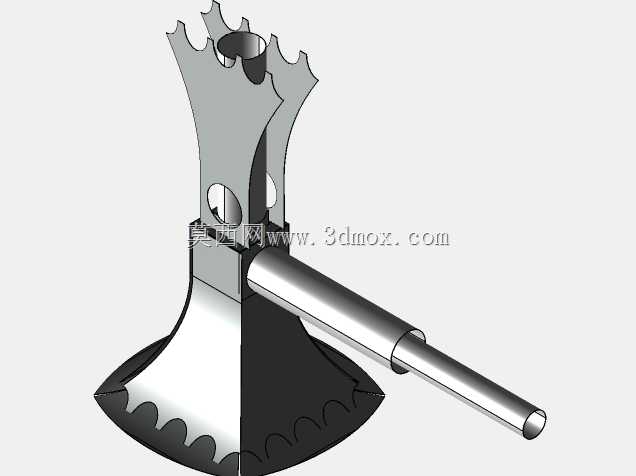

　　在小型燃煤、燃木车间加热炉的实际运维场景里，烟囱引风不畅、雨水倒灌、飞灰颗粒落入炉腔一直是困扰一线运维人员的常见问题，这款三角帆结构的烟囱帽装置，正是针对双管排烟布局的车间炉开发的配套引风部件，核心作用是利用自然风动效应强化排烟抽力，同时实现固液杂质的分离排放，避免排烟通道堵塞。从结构功能逻辑来看，装置整体采用同轴套设的双层通道设计，外层为三角曲面构型的集风导流体，内层为直通式排烟通道，当外部环境气流吹过装置时，三角帆结构的曲面会在排烟口出口区域形成稳定的负压区，利用文丘里效应将炉内产生的烟气持续抽出，无需额外配置引风机即可实现稳定的自然引风，尤其适合无电力配套的简易车间加热炉使用，能有效避免炉门倒烟、车间内烟气积聚的问题。

　　在杂质分离的设计上，装置中部设置了环形冲刷间隙，雨水顺着三角帆曲面滑落时，会顺着中间的环形通道直接排出，不会顺着排烟管落入炉腔；排烟过程中携带的大颗粒固体飞灰，在经过装置内部的折流通道时，会在重力和离心力作用下从中间的冲刷间隙掉落，不会随气流在排烟管内沉积，大幅降低了烟囱清堵的运维频次。从安装边界来看，装置底部设置了标准圆柱对接段，可直接套接在对应外径的金属排烟管顶端，对接段预留了螺栓紧固位，安装时无需额外焊接，仅需配套卡箍或螺栓即可完成固定，整体径向尺寸控制在对接管外径的2.2倍以内，轴向高度为对接管外径的1.8倍，安装后不会超出常规车间烟囱的安全防护范围，也不会因迎风面积过大导致烟囱受风载荷超标。

　　设计过程中重点考量了不同风向的适配性，三角帆的三个曲面采用对称式布局，无论外部环境风从哪个方向吹来，都能在排烟口形成稳定负压，不会出现风向变化导致引风失效的问题；曲面边缘做了卷边强化处理，长期受户外风吹日晒也不会出现结构变形，导流体与中心管的连接部位采用三角加强筋布局，在保证结构强度的同时尽可能降低了整体重量，不会给下部排烟管带来额外的承重负担。实际工况测试中，该装置在二级风况下即可产生足够的抽力，相比传统伞形烟囱帽，引风效率提升40%以上，同时能完全阻挡中雨级别的雨水进入排烟管，飞灰拦截率可达75%，有效减少了排烟管内的积灰厚度，延长了烟囱的清理周期。针对双管烟囱的布局需求，该装置可直接适配单根排烟管的顶端安装，若为并列双管布局，

　　可通过配套支架将两个同规格装置并排固定，保持进风曲面互不遮挡即可实现双路同步引风，无需调整原有炉体的排烟管路布局，改造成本极低。在材质适配性上，该结构可采用普通碳钢焊接制作后做高温防锈漆处理，也可采用不锈钢板材冲压成型，适配不同排烟温度的炉型使用，曲面的折弯角度经过反复优化，既保证了气流导流的顺畅性，也避免了直角结构带来的风阻噪音，在户外使用时不会产生明显的风啸问题。
