ISO玻璃板材用真空吸附升降搬运设备

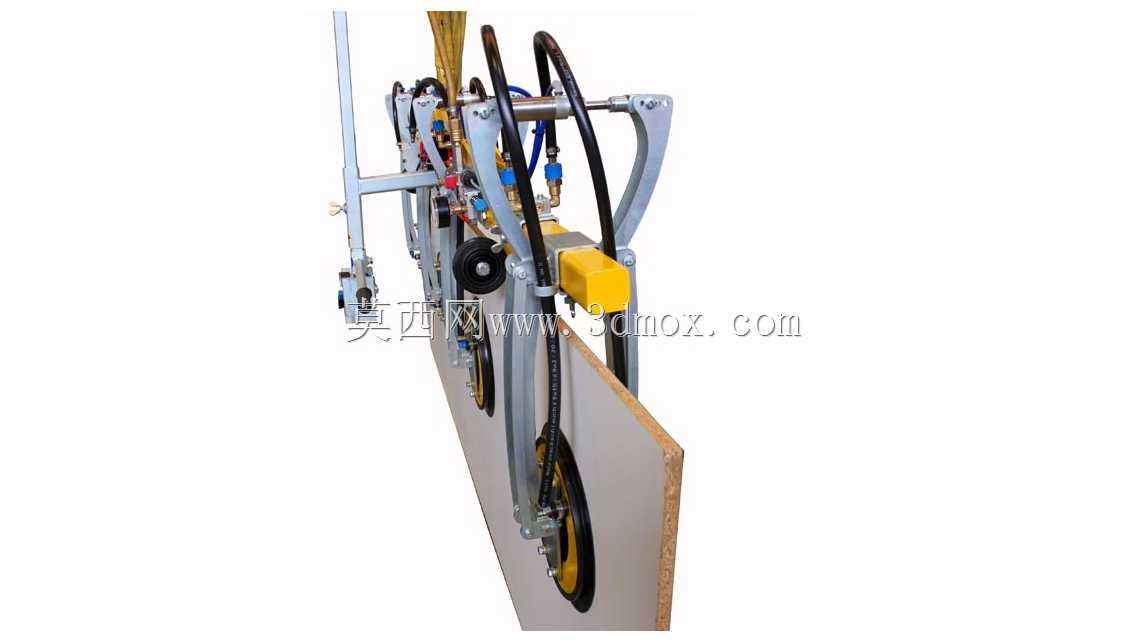

　　在建筑玻璃深加工、装配式板材预制、ISO标准玻璃板材仓储转运场景中，这类真空升降设备是衔接板材裁切、磨边、仓储、装车工序的核心辅助工装，区别于传统夹抱式、吊带式搬运设备，它依靠真空负压产生的吸附力完成板材抓取，不会在玻璃、饰面板这类易刮伤工件表面留下压痕或夹损，适配表面平整度达标、无明显透气孔隙的平面板材转运作业。从结构设计逻辑来看，这套设备的核心受力框架采用弯折成型的金属型材做主体承载，所有管路、阀组、执行元件都沿框架主梁排布，既避免作业过程中管线剐蹭工件，也能压缩整机横向占用空间，适配车间内狭窄通道的通行需求。吸附端采用多组独立真空吸盘呈阵列排布，每组吸盘都配有单独的压力保持回路，即便单组吸盘因为板材表面局部瑕疵出现微漏，

　　其余吸盘也能维持足够吸附力，不会出现板材脱落的安全隐患，吸盘的安装座带有万向浮动结构，接触板材时可以自动适配板材表面的微小倾斜，保证吸盘唇边与板材表面完全贴合，避免漏气失压。设备的升降执行部分结合气动平衡原理设计，操作人员只需要施加很小的操作力，就能带动负载完成上下升降、水平回转动作，主控气阀设置在操作手柄附近，作业人员握持手柄时可以单手完成吸附、释放、升降锁定的全部操作，不需要额外分心控制远端阀组，大幅降低长时间作业的操作疲劳。气路系统上配置了真空蓄能腔与单向止回阀，当车间气源出现临时断气情况时，蓄能腔内留存的负压可以维持至少数分钟的吸附保压时间，给作业人员留出足够的应急处置空间，避免突发断气导致板材坠落。从安装边界来看，

　　这套设备需要配套 overhead 的悬挂轨道或者平衡吊主机使用，整机空载重量控制在单人可以辅助挂载的区间，悬挂点位于设备重心正上方，保证空载、负载状态下设备都能保持自然竖直姿态，不会出现偏载倾斜。设备的操作侧延伸出带防护套的操作扶手，扶手长度经过人体工程学校核，作业人员站立在板材侧方时，手臂自然弯曲即可握持扶手，不需要过度探身，适配1.6米到1.85米身高区间的操作人员舒适作业。吸附作业时，吸盘与板材接触的初始位置距离设备主梁的悬伸长度经过核算，在吸附最大规格ISO标准玻璃板材时，整机的受力变形量控制在允许范围内，不会因为框架形变导致吸盘错位漏气。气路管线采用带钢丝增强的耐压软管，沿框架侧面的管卡固定，

　　管线弯曲半径满足气动软管的最小弯曲要求，避免长期反复弯折出现管路开裂漏气，所有气路接头都采用快插式密封结构，日常维护时不需要复杂工具就能完成损坏元件的更换。设备上还配置了真空压力显示元件，作业人员可以直观看到当前系统负压值，只有当负压达到安全阈值之后，才能触发升降解锁动作，从逻辑上避免负压不足时误操作导致的工件脱落。针对玻璃板材的转运场景，这套设备的吸盘采用耐磨损的丁腈橡胶材质，硬度适配光滑玻璃表面，既可以保证足够的密封性能，也不会在玻璃表面留下难以清理的胶印，吸盘唇边的唇边结构做了加厚处理，接触板材边缘位置时也不容易被割伤破损，延长易损件的更换周期。在实际产线布局中，这类真空升降设备的作业半径可以覆盖裁切工位到周转架、周转架到转运台车的全部区间，替代传统的人工抬板作业，单台设备可以配合2名作业人员完成大规格板材的全流程转运，大幅降低人工搬运过程中的板材破损率与人员腰部损伤风险。设备的整体结构没有多余的外凸尖锐棱角，所有金属框架的边缘都做了倒钝处理，避免作业过程中剐蹭玻璃边缘或者刮伤操作人员，阀组与真空发生元件都集中安装在框架上部的防护盒内，避免作业过程中碰撞损坏，也能减少车间浮尘对气路元件的污染堵塞。
