组合式双行星减速传动结构设计

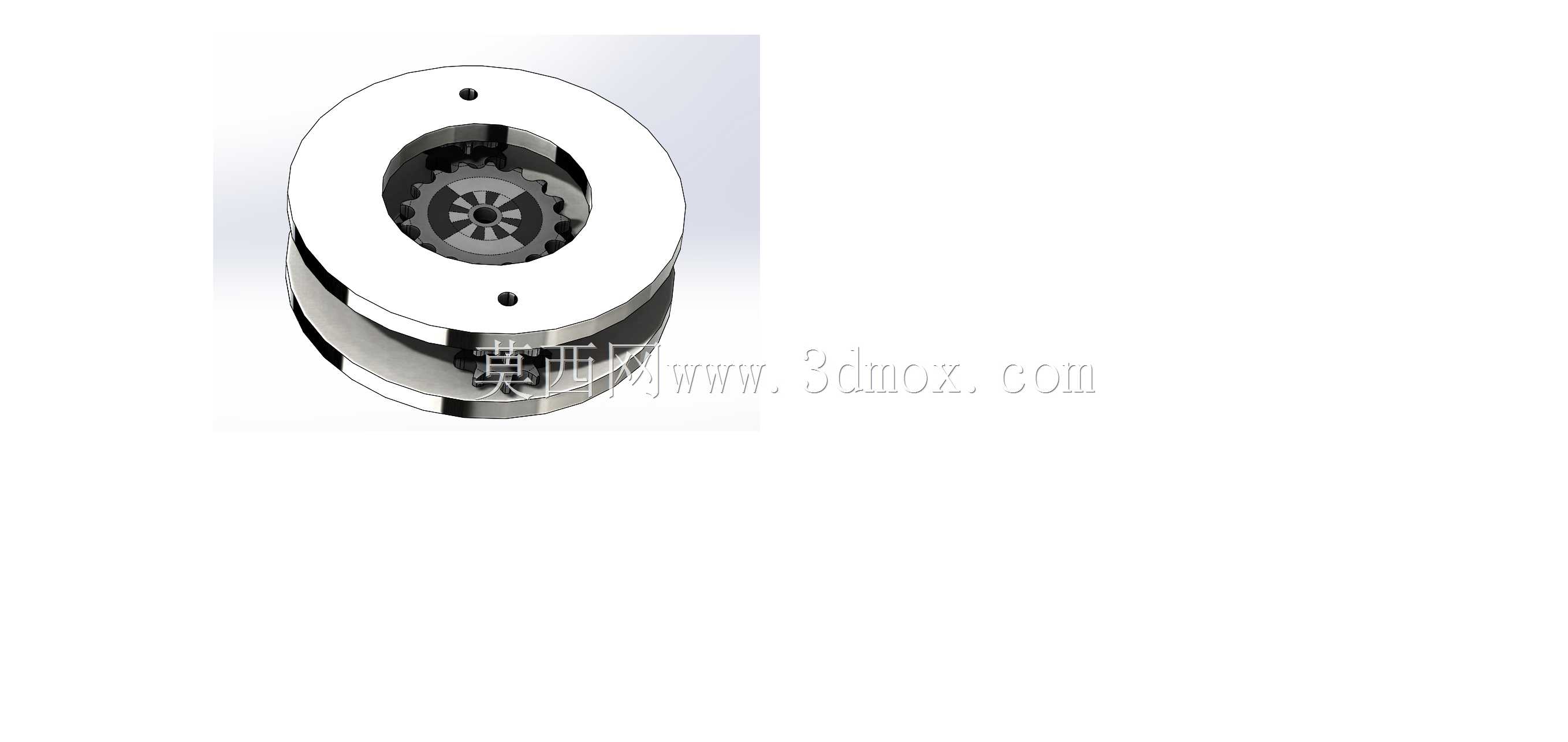

　　在中小功率重载传动场景里，行星减速结构的应用占比一直居高不下，尤其是对安装空间有严格限制、同时要求大传动比输出的工位，常规定轴轮系往往很难同时满足径向尺寸约束与减速比要求，这套双行星组合的传动结构，正是针对这类场景做的结构优化设计。不同于常规单级行星减速的结构逻辑，这套方案将两组行星轮系整合在同一筒状壳体内，没有额外增加轴向安装长度，通过两组行星排的传动比叠加实现大减速比输出，输入端的动力经第一组行星排做一级减速后，直接将动力传递给第二组行星排的太阳轮，省去了中间过渡的连接轴系，既减少了传动环节的功率损耗，也压缩了整体结构的轴向尺寸，能适配安装边界更紧凑的设备舱位。从结构布局来看，整个传动组件的外轮廓为圆柱形态，

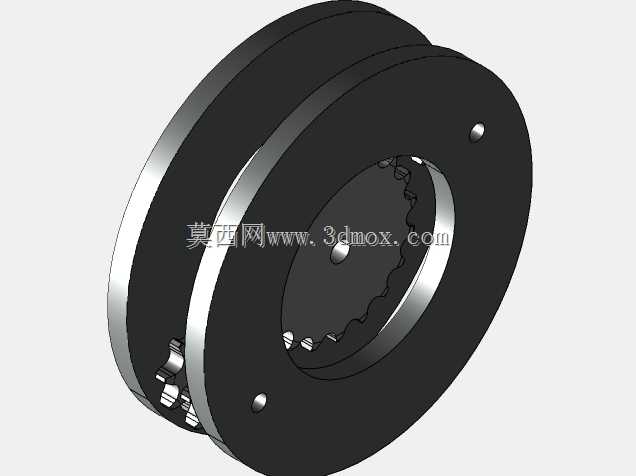

　　外壳体上预留了两个对称的安装定位孔，可直接通过螺栓与设备的安装基座做刚性连接，安装时不需要额外设计转接法兰，能降低配套安装结构的设计与加工成本。内部的行星轮采用均布排布方式，每一组行星排的行星轮都通过滚针轴承支撑在行星架上，运转时能将输入载荷均匀分配到各个啮合齿面，避免单齿受载过大导致的齿面磨损或断齿问题，相比单行星排结构，同等输出扭矩要求下，这套双行星结构的径向尺寸可以缩小近三成，适配对径向安装空间有严格限制的传动工位。设计过程中参考了摆线传动的载荷均布思路，在行星架的定位结构上做了微小的间隙补偿设计，能抵消部分加工与装配误差带来的啮合偏载问题，即使零件加工精度控制在常规工业级公差范围内，也能保证各齿面啮合接触面积达到设计要求，

　　不需要额外做高精度的磨齿工序就能满足常规工业场景的使用要求，能有效控制零件的加工成本。在实际应用层面，这类双行星减速结构可以直接配套在小型输送设备的驱动端、自动化生产线的回转工位、小型工装夹具的旋转驱动单元上，也可以作为伺服电机的末端减速机构使用，搭配伺服电机做高精度回转传动时，因为传动链短、整体刚性好，反向间隙可以控制在很小的范围内，能满足频繁正反转的工位传动需求。从安装边界来看，整个组件的输入端为内齿圈衔接的太阳轮接口，可直接与驱动电机的输出轴做插接连接，输出端为一体化的行星架输出法兰，能直接连接负载端的连接盘，不需要额外加装联轴器，整个传动单元的装配过程不需要特殊工装，按照零件装配顺序依次装入太阳轮、行星轮、行星架、

　　内齿圈与端盖后，通过卡簧做轴向定位即可完成装配，后期维护时也可以快速拆解更换磨损的齿件，不需要整体更换整个减速单元。在齿形参数匹配上，两组行星排的模数做了差异化匹配，高速级也就是输入端的行星排采用较小模数，适配高速低扭的输入工况，低速级也就是输出端的行星排采用稍大模数，适配低速大扭矩的输出工况，这种参数匹配方式能在保证齿根弯曲强度满足要求的前提下，尽可能减少齿轮零件的整体重量，降低运转过程中的转动惯量，让传动过程的动态响应更迅速，尤其是在频繁启停的传动工位上，更小的转动惯量能减少驱动电机的启动负载，降低驱动单元的功率选型冗余。不同于摆线针轮减速结构需要特殊的摆线齿形加工，这套结构的所有齿轮都采用渐开线齿形，用常规的滚齿、插齿设备就能完成加工，不需要专用的加工刀具与工装，对于中小批量的设备配套场景来说，零件采购与加工的供应链适配性更强，不需要依赖特定的加工厂商就能完成整套零件的生产。在润滑设计上，整个壳体为封闭筒状结构，装配完成后可以在壳体内注入润滑脂，采用脂润滑的方式不需要额外设计油路与密封结构，能适配任意安装角度的使用场景，不会因为安装角度变化出现润滑脂泄漏的问题，日常使用过程中只需要按照常规维护周期补充润滑脂即可，维护成本远低于需要压力油润滑的减速结构。
