带便携护套的运动款储水瓶结构设计

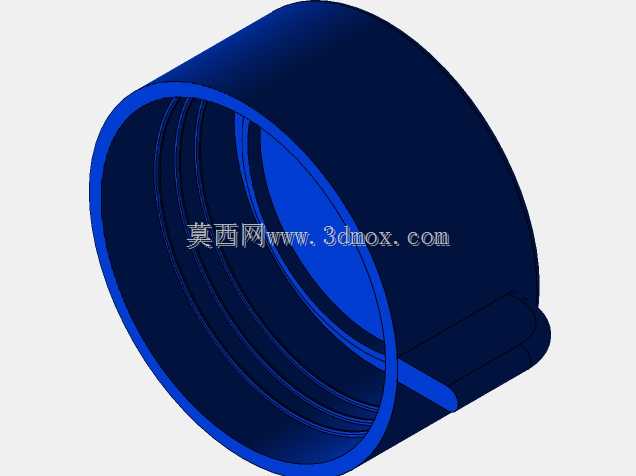

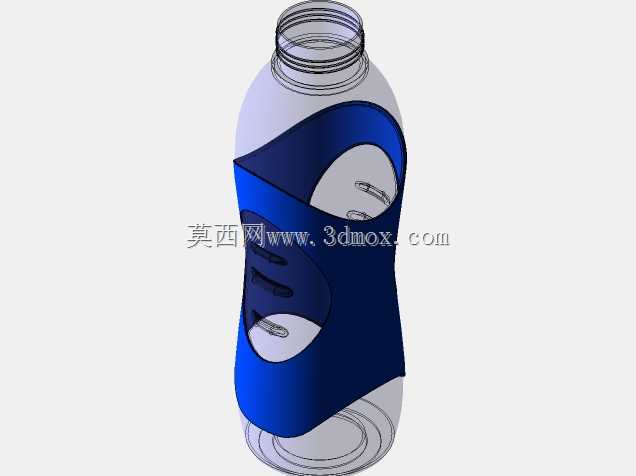

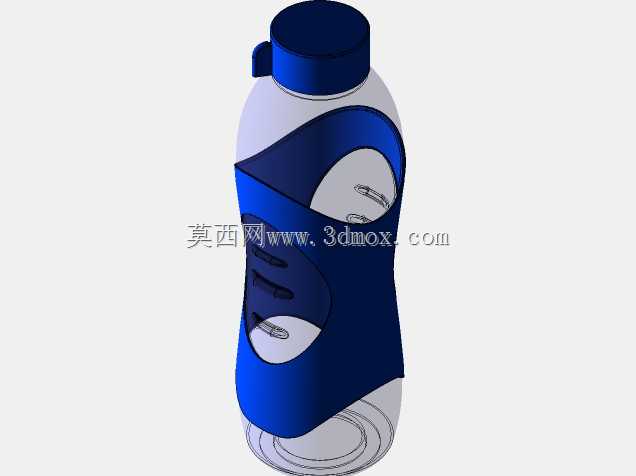

这款储水瓶的结构设计，首先围绕户外便携饮水的实际使用场景展开，日常徒步、短途出行、通勤携带的使用需求下，常规光面瓶身容易打滑脱手，且低温环境下直接握持瓶身会有明显冰感，因此在瓶身中段设计了贴合曲面的一体式握持护套，护套表面做了内凹的指位贴合结构，握持时手指可自然嵌入对应凹槽，大幅提升握持摩擦力，即使手心出汗或者瓶身凝露的状态下，也能稳定持握不会滑落。瓶身主体采用透明材质设计，可直接观察内部剩余液位，无需开盖即可判断剩余容量，方便出行前判断是否需要补充饮品。瓶盖部分采用旋合密封结构，侧边设置了小型挂耳结构，可配合挂绳、快挂扣使用，能够挂载在背包外侧织带、自行车水壶架适配位上，解放双手提升携带便利性。从尺寸边界来看，瓶身整体直径适配常规自行车水壶架、车载杯架的安装尺寸，不需要额外适配配件即可直接放置使用，整体高度控制在常规背包侧袋的容纳范围内，不会出现露出过多导致晃动掉落的问题。护套部分采用软质贴合设计，与瓶身之间做了限位贴合结构，不会因为长期使用出现护套移位、松脱的问题，同时护套覆盖的瓶身区域，可在瓶身意外磕碰时起到缓冲作用，降低硬质瓶身被磕碰开裂的风险。瓶口部分做了加厚唇边设计，饮用时贴合唇部不会出现刮蹭不适感，旋合螺纹采用多圈密封设计，拧紧后倒置、晃动状态下不会出现漏液问题，满足出行时放在包内携带的密封要求。整体结构没有多余的冗余设计，所有曲面过渡都做了圆角处理，没有尖锐棱角，避免携带过程中刮蹭包内其他物品，同时瓶身底部做了加厚平底设计，放置在平面上时稳定性充足，不会轻易倾倒。
