Vishay1002型高精度单点称重传感结构

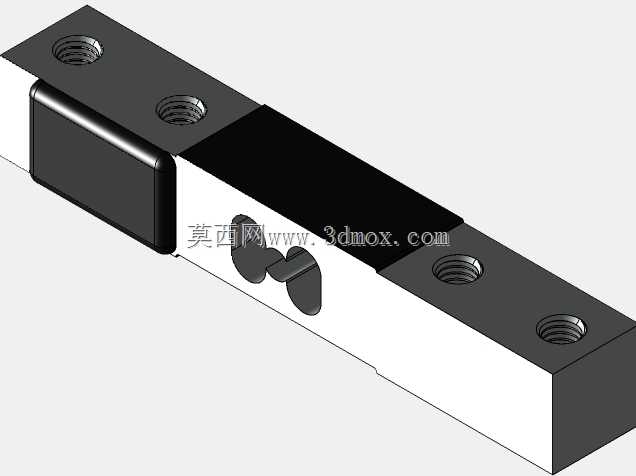

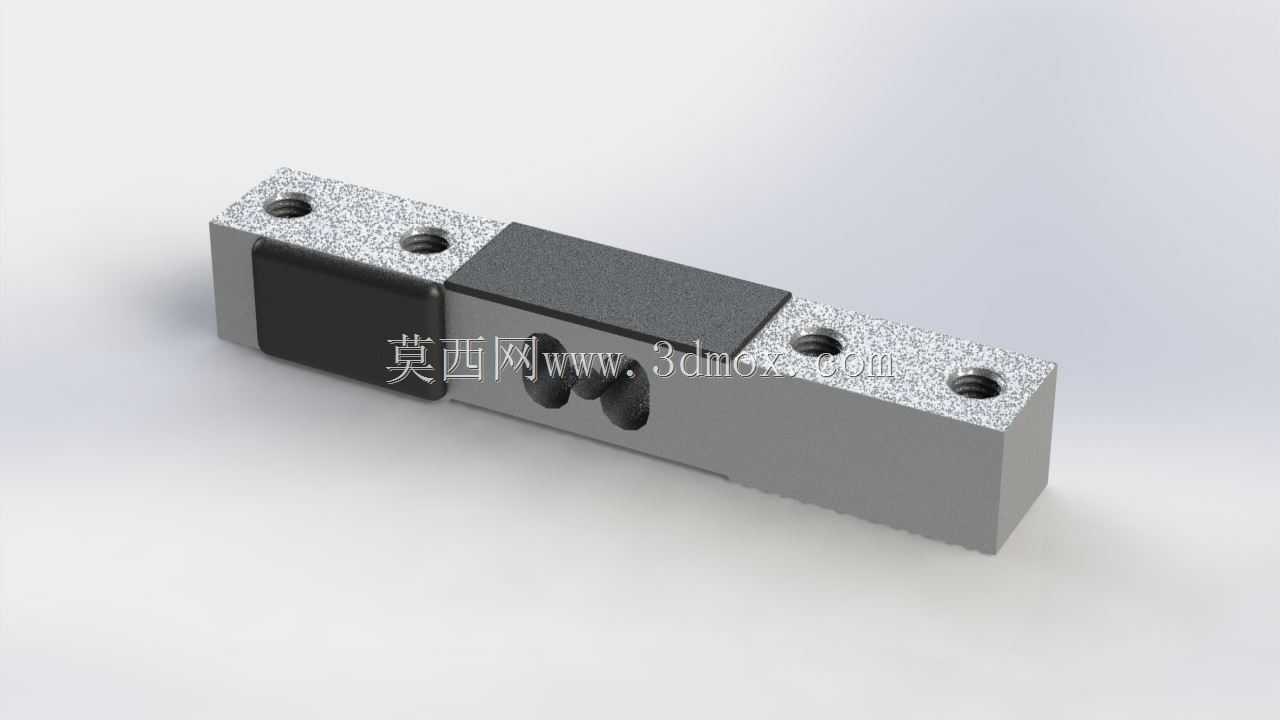

这款单点式称重结构，常被集成在小型台秤、包装检重设备、仓储分拣计数工位以及实验室精密称量装置中，作为力值采集的核心部件，承担将承载面的重量载荷线性转换为可采集电信号的作用，适配小量程静态、准动态称重场景，能在常规工业温湿度环境下保持稳定的力值输出特性。从结构设计逻辑来看，整体采用长条梁式弹性体布局，两端预留的带螺纹安装孔位，可直接通过螺栓固定在设备安装基座上，中间区域为应变感应核心区，表面做了喷砂氧化处理提升耐磨与抗腐蚀性能，中间黑色封盖区域用于封装应变片组与信号补偿电路，避免外界粉尘、潮气侵入内部敏感元件，保障长期使用的信号稳定性。安装边界方面，两端安装孔的孔距、沉孔深度都做了适配常规安装台面的设计，安装时需保证承载面的受力方向垂直于弹性体平面，避免侧向力、偏载力矩超出设计阈值，否则会直接影响测量精度甚至造成弹性体不可逆形变。弹性体的形变区做了局部减薄处理，在保证整体结构刚性的前提下，让受力时的应变集中在预设的应变片粘贴区域，既保证了额定载荷下的形变量满足应变片的灵敏区间，又避免过载时出现塑性形变，结构上自带的过载保护冗余设计，可承受短时间内120%额定载荷的冲击而不损坏。在实际设备集成场景中，这类结构不需要额外加装复杂的限位组件，只要安装基面平面度满足公差要求，就能保证四角偏载误差控制在允许范围内，对于小型桌面式称重设备、自助售货机的货道称重检测、快递网点的小件包裹称重工位来说，这种集成度高的结构能大幅减少装配调试的工作量，不需要现场做复杂的应力校准，只要按照安装规范固定接线即可投入使用。设计时充分考虑了工业现场的装配兼容性，整体外形规整无突出异形结构，安装孔位采用行业通用的孔距规格，可直接替换同量程的同类型产品，不需要对原有设备的安装基座做二次改造，降低了设备维护替换的成本。弹性体选用的铝合金材质兼顾了轻量化与足够的结构强度，相比钢制弹性体重量更轻，应变灵敏度更高，适合小量程的高精度称量场景，表面的粗糙纹理处理也能避免安装时出现打滑移位，中间封装区域的密封处理可适配普通生产车间的多尘环境，不需要额外加装防尘外罩即可稳定工作。
