容积式强制输水用多通接口力泵阀室结构

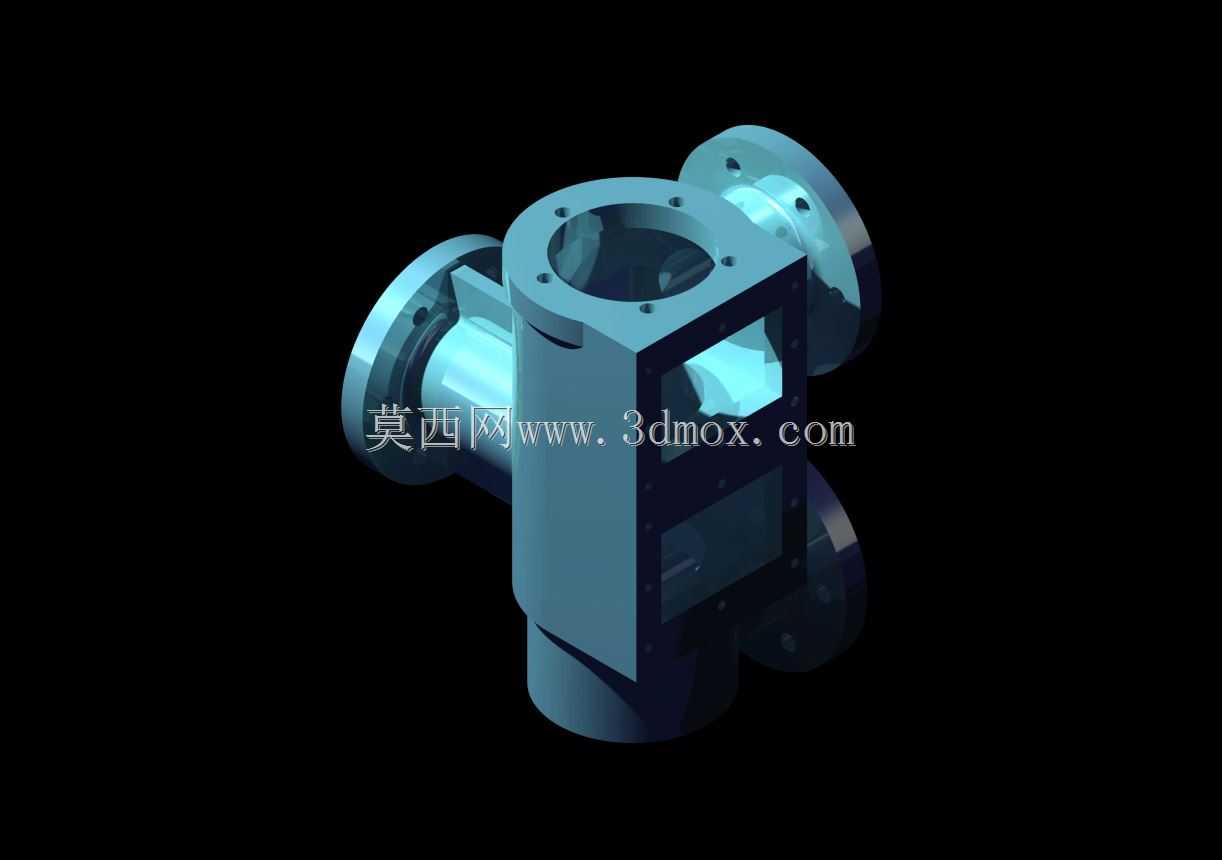

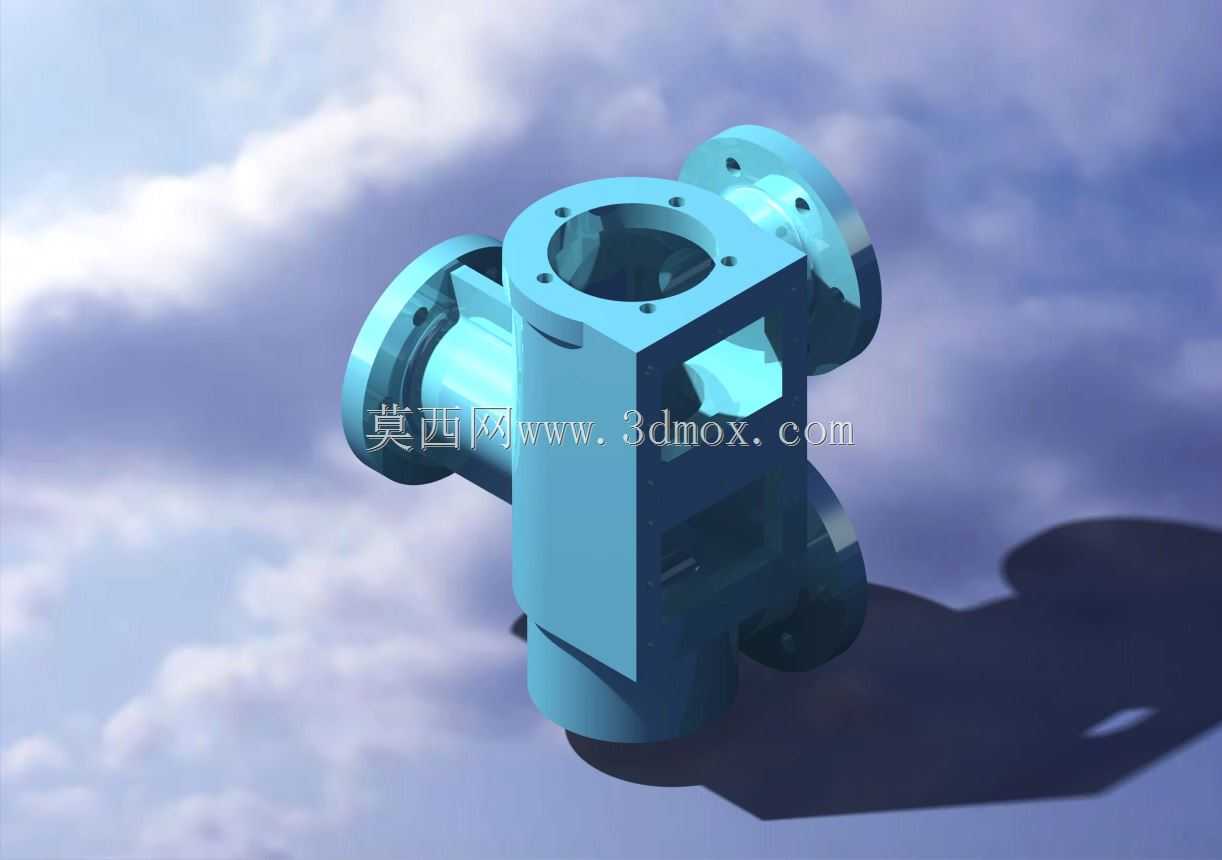

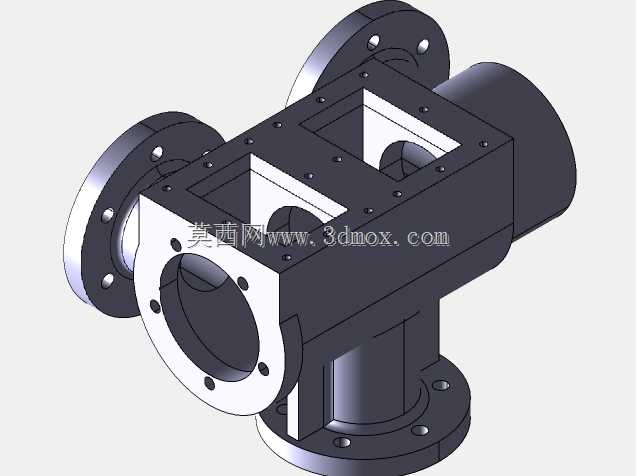

在城乡供水、工业循环水系统、小型水利提升场景中，低水位向高水位的输水作业始终离不开容积式泵组的稳定运行，而力泵阀室作为这类泵组的核心腔体构件，直接决定了泵体流道的顺畅度、承压可靠性以及外接管路的适配性。从结构设计逻辑来看，该阀室采用一体化铸造成型的多通腔体布局，三个带法兰的侧向接口分别对应进水、出水以及泄压旁通的管路连接需求，顶部的法兰端面用于匹配泵头的动力端密封安装，底部的圆柱凸台则作为整个腔体的安装定位基准，可直接嵌入泵座的定位槽内完成径向限位，避免运行过程中因流体脉动产生的腔体偏移。设计阶段优先考虑了流道的顺滑过渡，所有接口与主腔体的衔接处均做了圆角导流处理，减少流体在腔体内的紊流冲击与局部压损，同时腔体侧壁预留的方形观察窗结构，既可以在设备运维阶段快速检查腔体内阀片的磨损情况，也能在装配阶段为内部阀组的安装提供操作空间，无需完全拆解整个泵体即可完成易损件的更换。从安装边界来看，三个侧向法兰的连接端面均处于同一水平高度，外接管路时无需额外做角度调整，法兰盘上的螺栓孔采用标准均布设计，可匹配同通径的通用输水管道法兰，顶部法兰的密封槽采用梯形截面设计，适配常规的耐水橡胶密封圈，在0.6-1.0MPa的常规输水压力下可保证无渗漏。实际应用中，这类阀室多用于小型强制供水泵、农家井用提水泵以及工业设备的配套循环水泵上，腔体的壁厚设计充分考虑了容积泵工作时产生的脉冲压力，在流道拐角等应力集中区域做了局部加厚处理，长期运行下不会出现应力开裂的问题。建模过程中严格遵循了机械设计的公差配合要求，所有安装面的平面度、法兰端面的垂直度都按照泵类构件的通用公差标准设定，既可以直接用于铸造工艺的模具制作，也能为后续的机加工工序提供准确的尺寸参考，结构上没有冗余的设计，所有外部凸起结构均为功能所需，整体布局紧凑，在保证流道通径满足输水流量要求的前提下，尽可能缩小了腔体的整体外形尺寸，减少泵组的整体安装占用空间。
