直联驱动式孟买离心泵结构设计

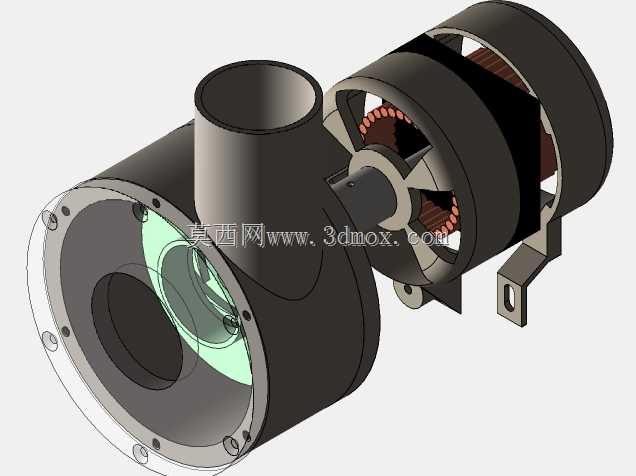

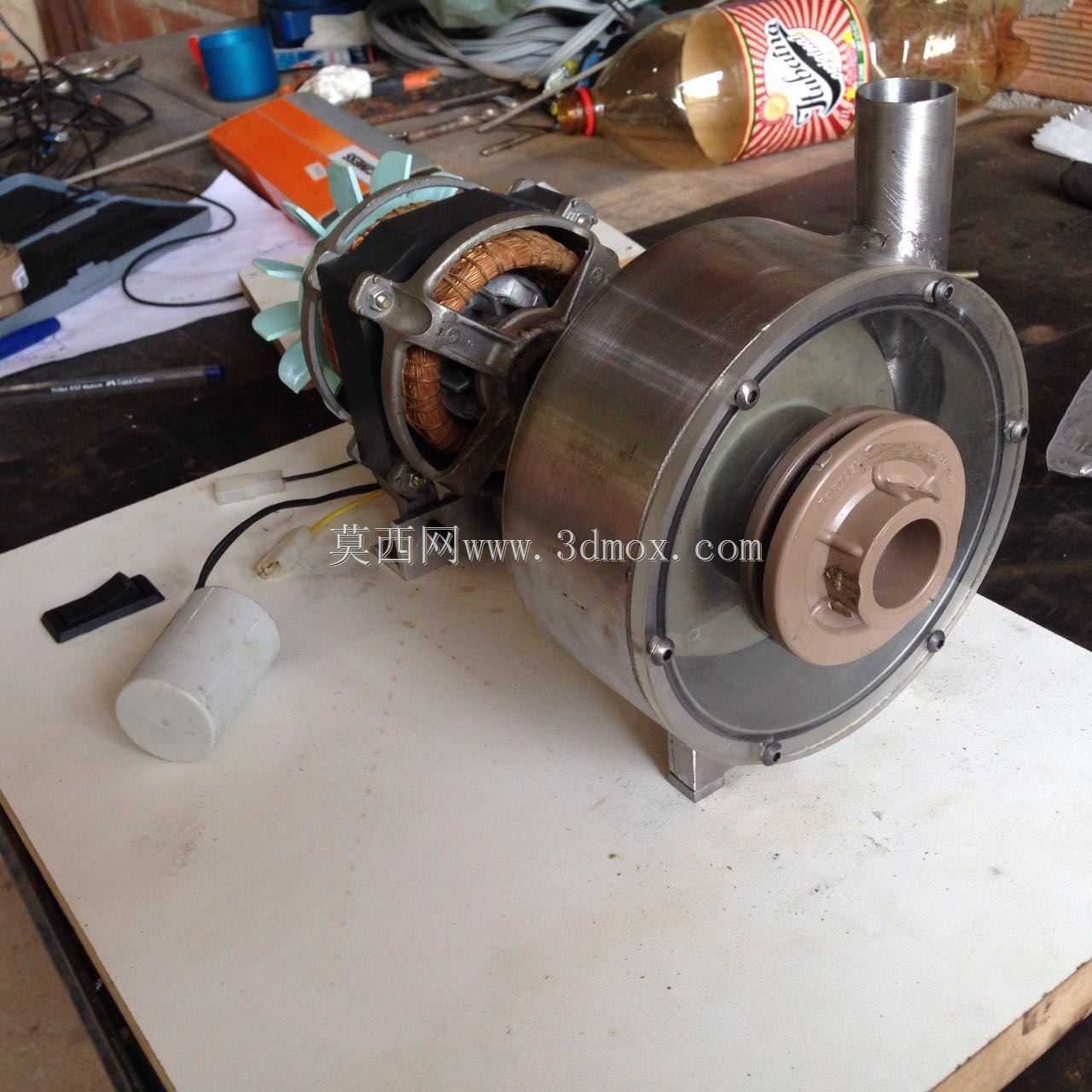

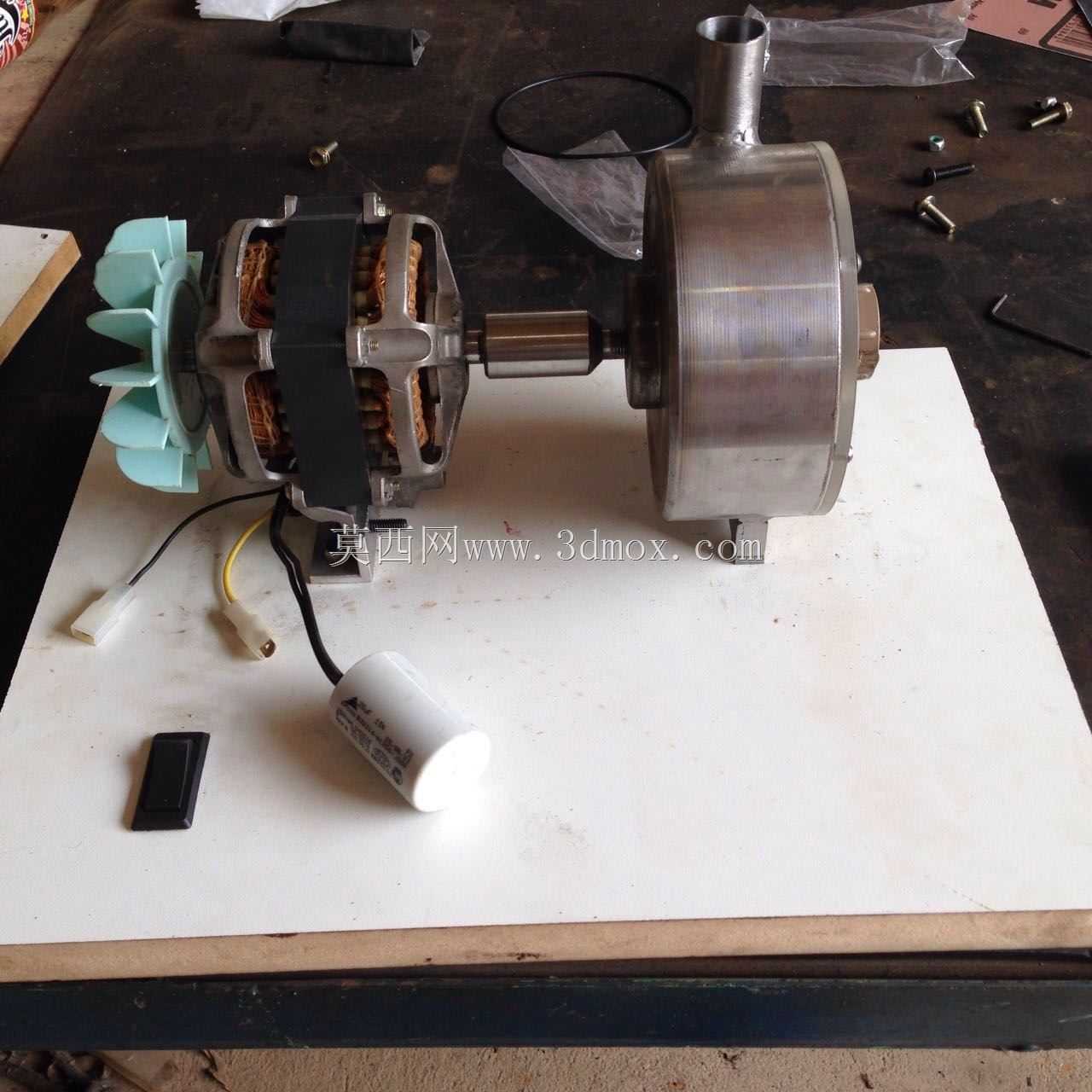

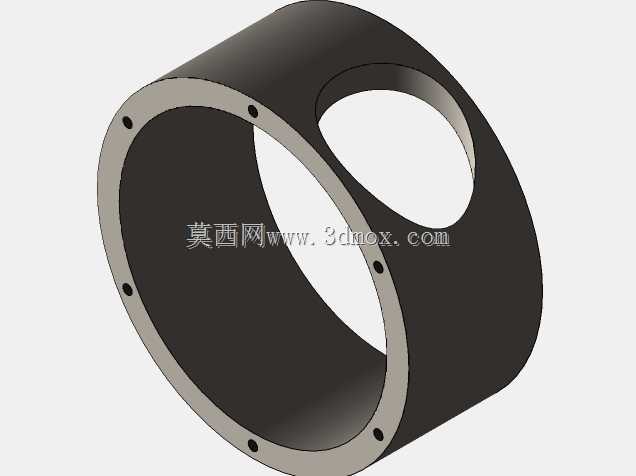

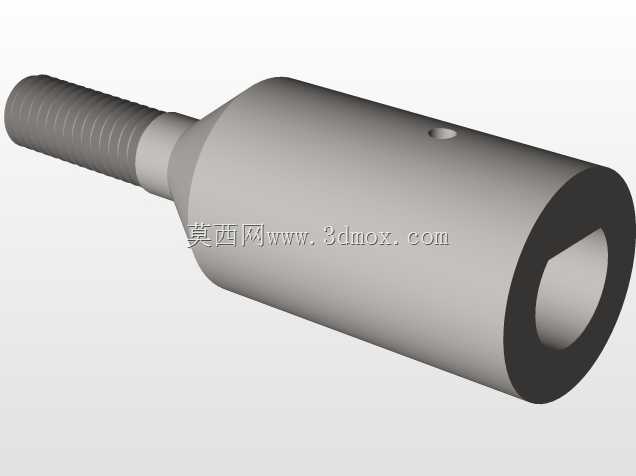

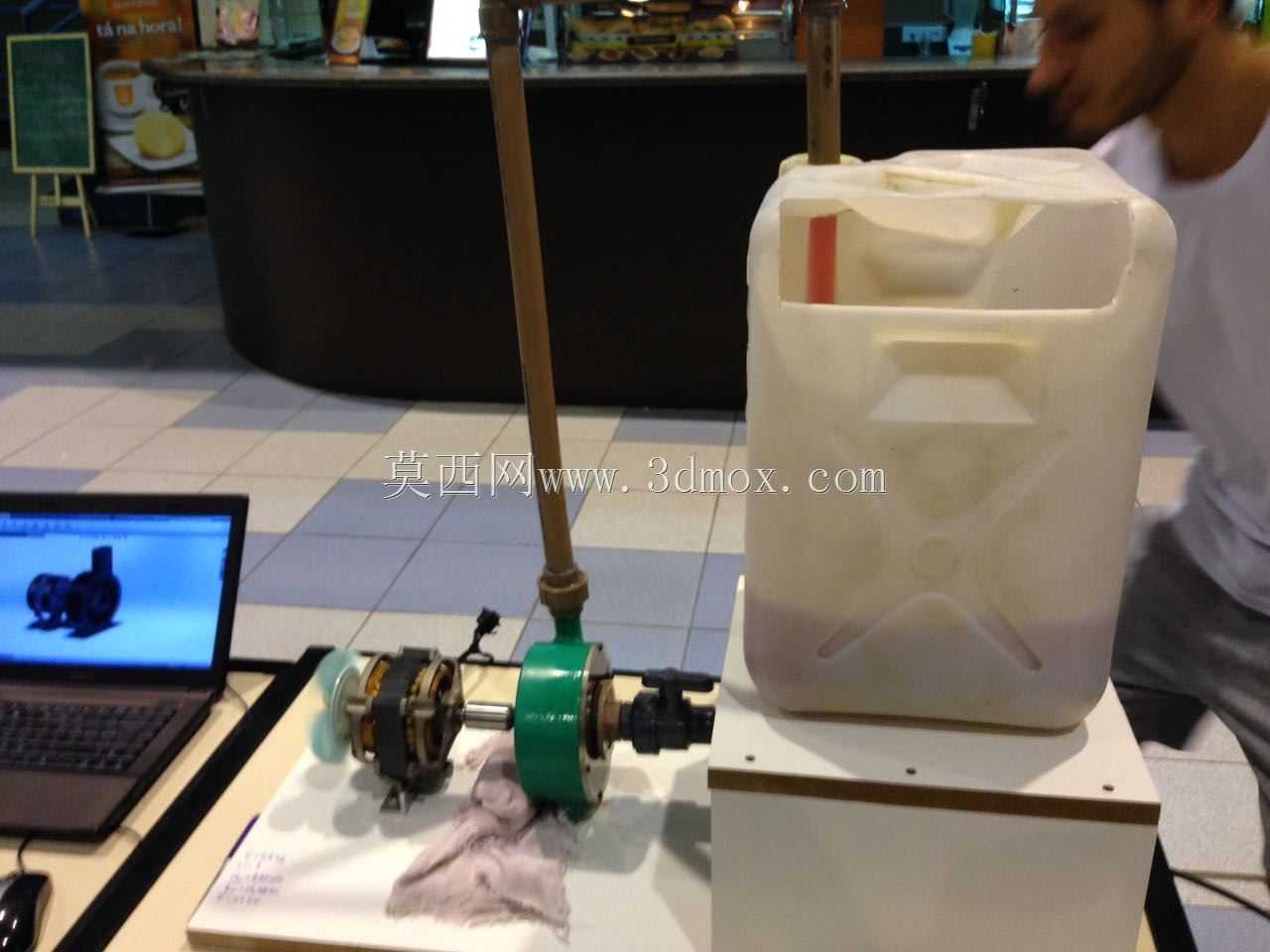

这款直联结构的离心泵，在山区无固化物清水输送、小型环保工程流体循环、高铁配套辅助给排水这类工况里适配性很强，区别于常规联轴器分体连接的泵组，它把电机转子和泵叶轮直接同轴装配，省去了联轴器找正的安装工序，也减少了传动环节的功率损耗，整体轴向尺寸更紧凑，适合安装空间局促的撬装设备、小型水处理机组配套。从结构设计逻辑来看，泵壳采用蜗壳式流道设计，进水口沿轴向正对叶轮中心，出水口沿蜗壳切线方向垂直向上布置，这种流道走向能让叶轮甩出的流体顺着蜗壳截面逐渐扩大的流道平缓减速，把动压顺畅转化为静压，降低流道内的湍流冲击损失，叶轮采用半开式结构，过流通道无狭窄间隙，允许输送含少量微小软质杂质的流体，避免闭式叶轮容易卡堵的问题，适配无固化物的流体输送场景。安装边界上，电机端设置了两个带安装孔的支脚，支脚安装孔的中心距、孔径按照常规小型卧式泵的安装规范预留，泵体前端法兰的螺栓孔分布、密封面尺寸匹配同口径的标准管路法兰，现场安装时不需要额外做转接法兰，进出口的接管方向可以根据现场管路走向做小角度调整，只要不破坏蜗壳流道的顺滑性即可。设计时特意把电机的定子外壳和泵体的连接段做了一体化的支撑筋设计，既保证了同轴度的装配精度，也避免了泵运行时的振动传递到电机端导致轴承磨损加快，泵腔和电机腔之间设置了独立的机械密封腔，密封件的安装位置预留了足够的拆装空间，后期维护更换密封件时不需要完全拆解泵体和电机，只需要拆开泵壳前端的端盖就能操作。实际选型时要注意，这款泵的入口流速设计在1.8-2.4m/s区间，适合输送常温清水或者物理化学性质和水接近的流体，不能输送含硬质颗粒、高粘度或者有腐蚀性的介质，运行时要保证入口管路的密封性，避免进气导致气蚀，影响叶轮和泵壳的使用寿命。
