圆柱齿轮齿条直线回转传动组件

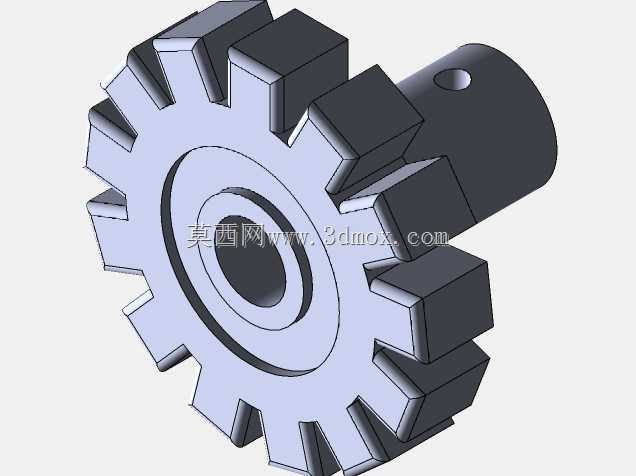

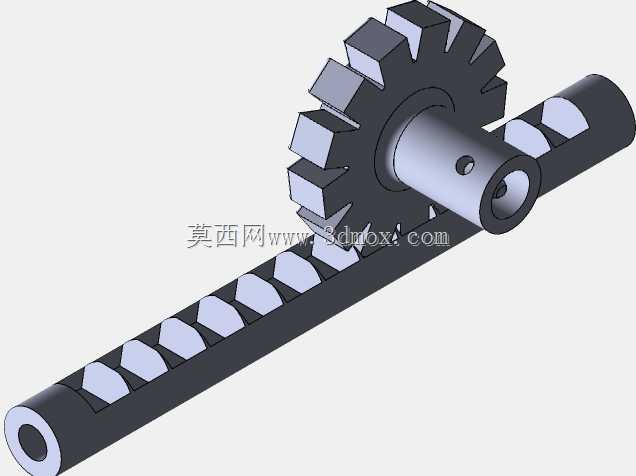

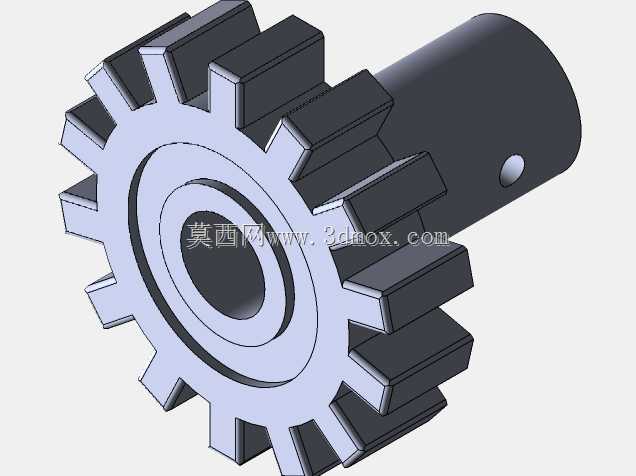

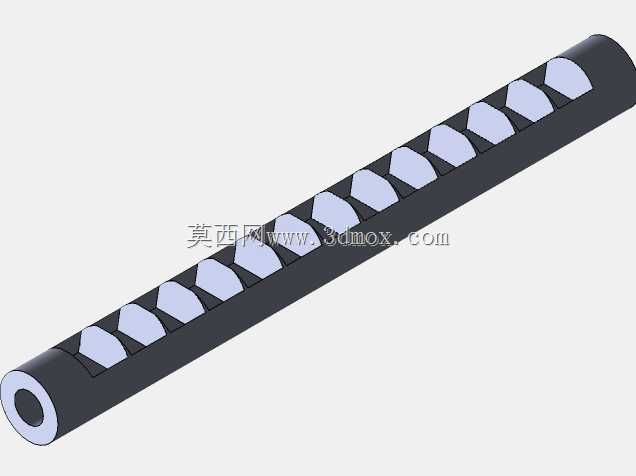

这套传动组件在非标自动化设备、小型进给机构、精密调节装置中应用十分广泛，核心是通过齿轮与齿条的啮合，将回转运动与直线运动做双向转换，既可以把齿轮轴的旋转输入转化为齿条的直线位移输出，也能在齿条受直线驱动力时带动齿轮轴输出扭矩，适配很多需要短行程精准位移的工位场景。从结构设计来看，齿轮采用直齿圆柱齿形，齿顶做了微小倒角处理，避免啮合过程中出现齿顶卡滞、剐蹭齿条齿面的问题，齿轮与中心轴采用一体式同轴设计，轴端预留了径向销孔，安装时可以通过圆柱销实现与外部驱动轴、摇臂或者动力输出端的周向固定，防止传动过程中出现相对打滑，轴的两端直径做了阶梯收窄，适配常规的滑动轴承或者深沟球轴承安装位，能直接嵌入设备的安装立板预留孔中，不需要额外做复杂的轴系适配。齿条采用圆柱杆式结构，和常规平板齿条不同，圆柱外形的齿条可以直接穿入设备上的导向套孔中做直线滑动，不需要额外加装直线导轨做导向，大幅简化了配套安装结构，齿条上的齿形沿杆身轴向等距分布，齿形参数和配对齿轮完全匹配，啮合侧隙控制在小间隙范围内，既保证传动过程无卡滞，也能减少回程误差，满足多数中低负载的精密调节需求。设计过程中优先考虑了安装边界的适配性，齿轮的齿顶圆直径、轴段长度都做了紧凑化处理，整套组件安装时不需要占用过大的设备内部空间，齿条的杆身直径统一，可根据实际行程需求截取对应长度，不需要重新调整啮合中心距，只要保证齿轮与齿条的啮合中心距和设计值一致，就能顺畅传动。实际使用中，这类组件常被用在小型设备的工位进给、挡板调节、阀门开度控制、检测探头的位置调整等场景，相比丝杠传动结构，它的传动效率更高，安装维护更简便，不需要做防尘密封处理，在开放工况下也能稳定运行，齿面受力均匀，单齿承受的载荷经过齿形修形后分布更合理，长期运行不会出现局部齿面过度磨损的问题，齿轮轴的中心通孔设计还可以穿入引线或者细杆，拓展更多的安装使用场景，适配不同设备的个性化装配需求。
