汽车内饰板快装卡扣固定基座

　　这款卡扣结构主要面向汽车内饰总成的装配场景，用于门板、立柱饰板、顶棚衬板以及线束护板等薄壁覆盖件与车身钣金孔位之间的快速连接，替代传统螺丝紧固带来的工序繁琐、外观留痕问题。整车总装线上，工人只需将饰板对准钣金预装孔垂直按压，卡爪受孔壁挤压向内收拢，穿过孔位后自动弹开复位，底部圆盘法兰紧贴钣金背面形成轴向止挡，整套锁止动作无需额外工具，单工位装配耗时可控制在数秒内，大幅提升流水线节拍。

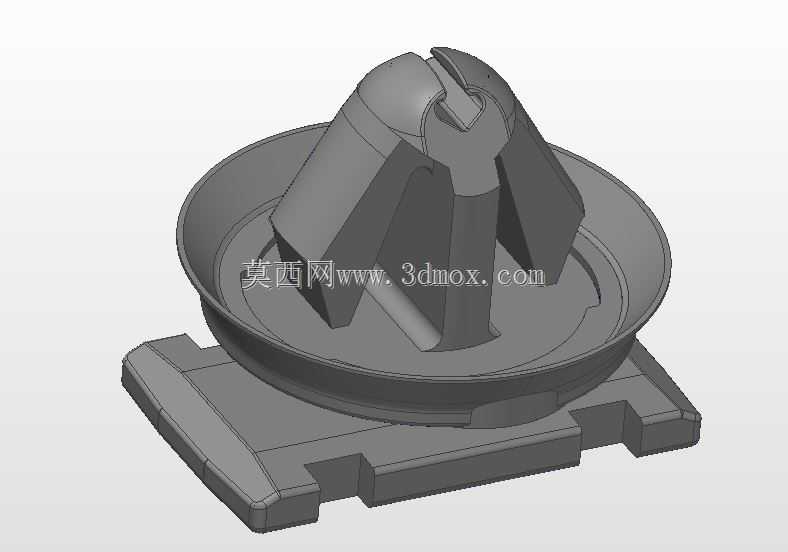

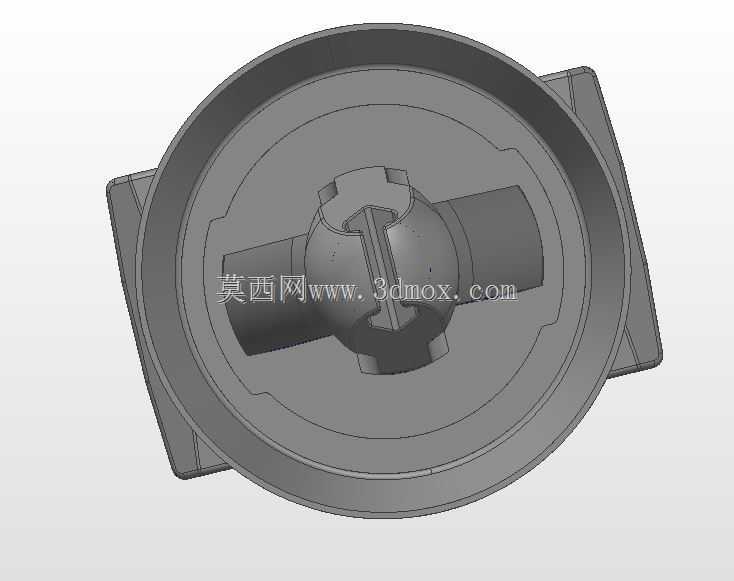

　　从结构设计逻辑来看，上部多瓣式弹性卡爪采用对称分布的悬臂梁构型，爪端外侧预留导向斜面，插入过程中斜面将轴向按压力转化为卡爪的径向内收形变；卡爪根部做了加厚过渡圆角，避免反复拆装时应力集中导致断裂。下部圆盘形承压法兰直径大于钣金安装孔，穿过孔位后法兰端面与钣金背面完全贴合，承受饰板向外的拉脱载荷，法兰与卡爪之间的环形槽宽度匹配钣金板厚，装配后卡槽卡在孔壁处，限制卡扣轴向窜动。底部带定位凸边的矩形基座用于和内饰饰板的预制安装柱配合，基座两侧的限位台阶卡在饰板卡槽内，防止卡扣自身在饰板内转动松脱。

　　建模过程中优先还原塑料件的拔模斜度，卡爪外侧面沿插入方向设置小幅拔模角，既满足注塑脱模要求，也让插入过程受力更顺滑；所有棱边位置做圆角过渡，避免注塑件应力发白，同时消除装配时刮伤钣金漆面、割伤线束的风险。设计时需要校核卡爪的最大形变行程，确保卡爪内收后的最小外径小于钣金安装孔直径，预留合理装配间隙；同时卡爪弹开后的搭接量要满足拉脱力要求，车辆行驶振动工况下不会出现饰板松脱异响。基座的外形尺寸适配常见内饰饰板的安装柱空间，圆盘法兰外径覆盖常规钣金开孔范围，安装时仅需在钣金上冲制标准圆孔，无需额外攻丝或焊接螺母，后期维修拆解时可用专用工具撬动卡爪即可拔出，可重复拆装数次仍保持足够夹紧力，兼顾整车量产装配效率与售后维保便利性。
