汽车零部件弹性夹持固定卡扣结构

项目分类:通用机械零部件 发布时间:2023-09-15 ID:711514
  • 汽车零部件弹性夹持固定卡扣结构
  • 汽车零部件弹性夹持固定卡扣结构

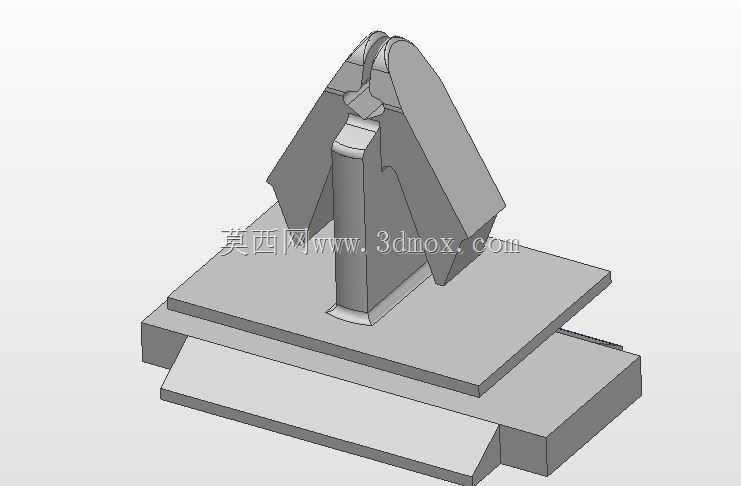

  该夹持结构面向汽车零部件装夹与工位定位场景,核心作用是在工件转运、焊接辅助、检具定位以及装配工序中,对薄板类、异形轮廓零件提供快速压紧与侧向约束。结构主体采用对称双夹臂布局,两支夹臂从底部基座向上收拢,顶端形成弹性开合区间,中部立板承担主要抗弯载荷,底部双层平板则作为安装基准面,可直接贴合工装台面或机床夹具基板。

  从受力路径看,工件进入夹口后,两侧夹臂受撑开力产生弹性变形,变形反力转化为夹持面正压力;夹臂内侧过渡区设置圆弧让位,避免尖角处应力集中,同时保证被夹零件表面不被硬性压伤。底部立板与底板之间采用加宽过渡,装配时该区域承受夹臂反复开合带来的弯矩,加厚根部可显著降低疲劳开裂风险。下层底板伸出的台阶面用于定位销穿过,配合螺栓锁紧后,整个卡扣在振动工况下不易发生横向滑移。

  设计思路上优先考虑快装快取:夹口开口角度沿导入方向逐渐收窄,工件从上方向下压入即可自动对中,不需要额外操作手柄;拆卸时侧向轻抬即可脱出,适合流水线上高频次重复动作。夹臂外形并非等厚直板,外侧按载荷分布做变截面处理,靠近夹持端保留足够刚性以维持夹紧力,靠近根部则通过曲面过渡分散应力。

  安装边界方面,底部双层板构成稳定支撑平面,上层板承担夹臂传力,下层板覆盖更大接触面积,装配孔位需与工装台面孔系匹配;夹臂最高点与底板之间预留工件容纳高度,选型时需核对被夹零件厚度、开口回弹量以及夹臂顶端到基准面的垂直空间。周边侧向轮廓要留出手动取件间隙,避免相邻夹具干涉。

  在整车焊装线、零部件检具以及非标自动化工位中,这类弹性夹持件常与定位块、止挡销配合使用:定位销约束零件XY方向位置,卡扣负责Z向压紧与防跳,工件在气动振动或输送加速度下仍保持稳定。三维建模时需重点还原夹臂曲面过渡、根部圆角以及底板分层关系,装配体中还要校验夹臂最大张开角度下是否与周边零件发生碰撞,夹持面接触区域是否完整覆盖工件边缘,从而保证后续出工程图、制作实物以及工装集成时的结构一致性。
