倾斜上料带夹板连续式物料洗涤输送装置

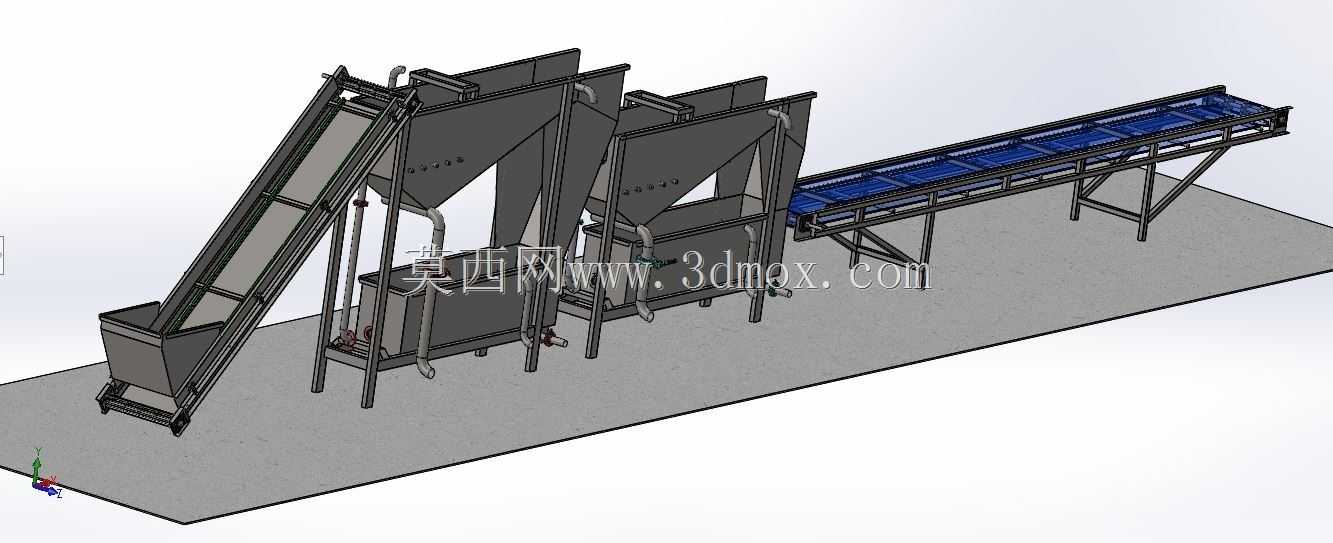

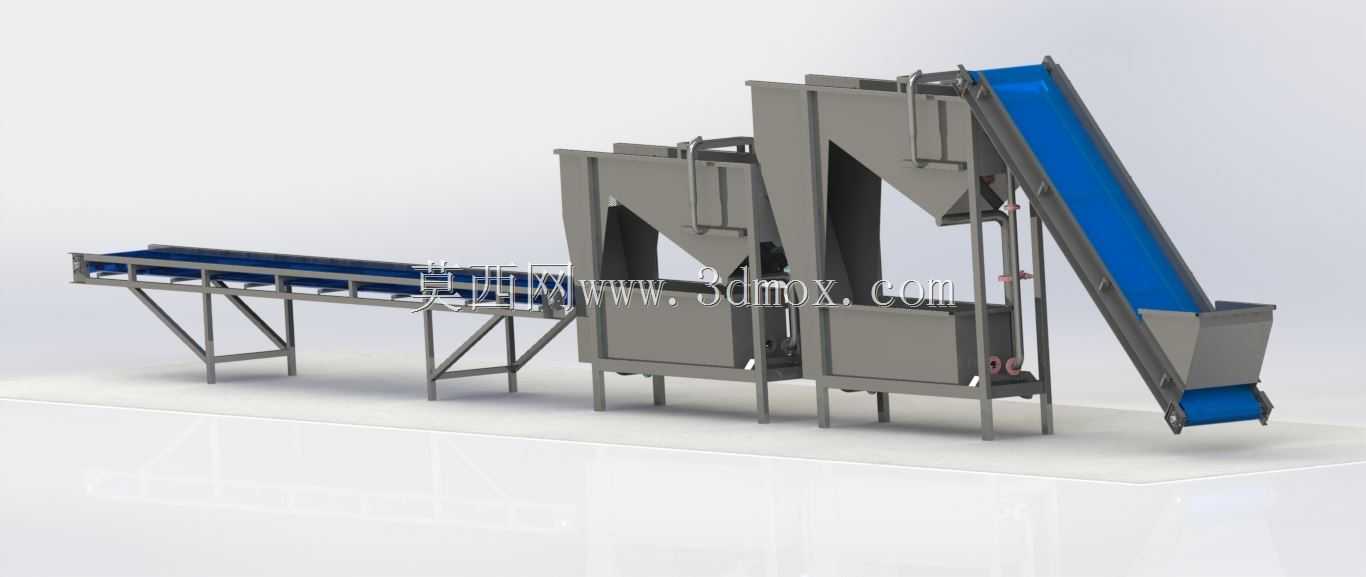

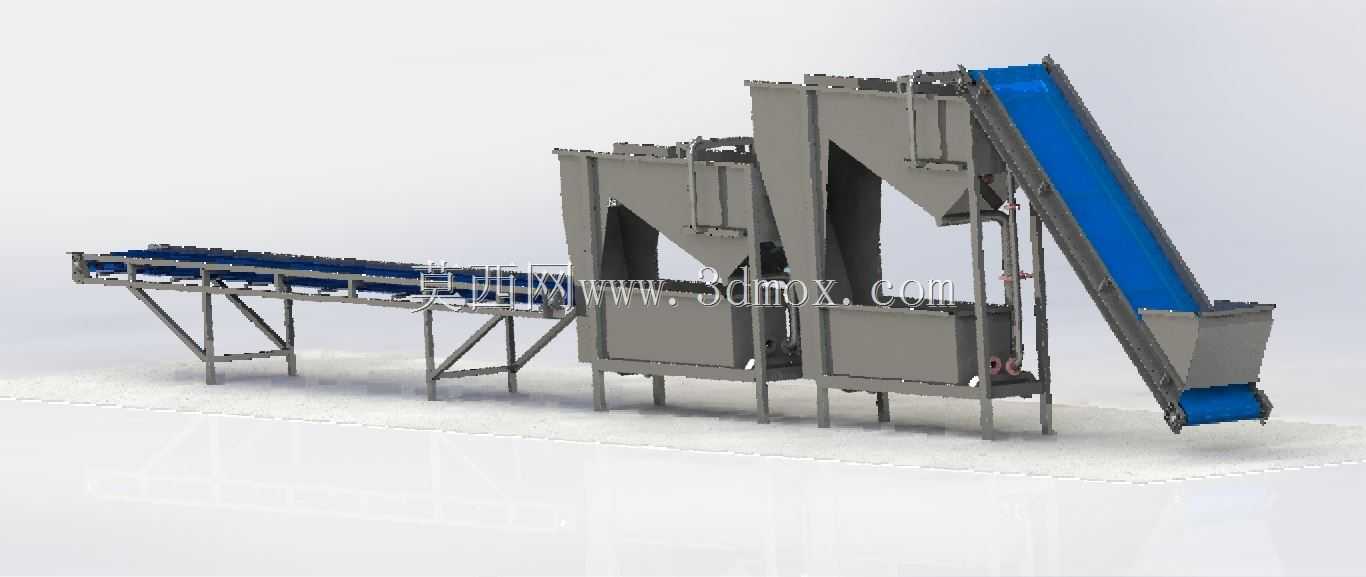

这套连续式洗涤输送装置主要面向农牧秸秆预处理、散状工业原料除杂清洗场景设计，整套设备沿物料流向分为倾斜上料段、多级喷淋洗涤段、水平出料输送段三个核心功能单元，可直接对接前端原料收集设备与后端粉碎、烘干工序，无需额外增设中转接料结构，适配散状纤维类物料、颗粒状工业原料的连续化清洗作业需求。倾斜上料段采用带挡料隔板的皮带结构，上料倾角设置在42度，既保证物料提升过程中不会出现滑落回料问题，又能控制整套设备的纵向安装尺寸，上料斗底部设置可调节支脚，可根据现场进料高度差调整接料口位置，适配不同高度的原料出料端对接需求。多级洗涤段采用锥斗式槽体结构，每级槽体独立设置喷淋管路与沉渣排污口，物料在经过各级槽体时，上方喷淋管喷出的清洗水可穿透物料层带走表面附着的泥沙、浮尘杂质，锥斗结构可让沉降的杂质沿斜面汇集到底部排污口，无需人工进入槽内清理积渣，槽体之间采用法兰连接结构，可根据物料清洁度需求灵活增减洗涤级数，适配不同洁净度要求的生产工况。水平出料输送段采用蓝色食品级皮带作为承载面，机架采用标准型钢焊接成型，支脚高度可通过底部调节螺栓微调，保证输送面水平度误差控制在千分之二以内，避免物料在输送过程中出现偏载撒料问题，输送段侧边设置可拆装防护挡板，防止清洗后带水物料从皮带侧边洒落。整套设备的结构设计充分考虑了现场安装的边界条件，所有管路接口均设置在设备侧方同一侧，方便现场对接供水、排污管线，设备底部预留叉车孔位，无需大型吊装设备即可完成车间内的移位调整，焊接结构全部采用连续角焊缝，焊后做打磨除锈与防腐涂装处理，可适应潮湿多水的洗涤作业环境，长期运行不会出现机架锈蚀变形问题。建模过程中对钣金折弯、型材焊接的工艺特征做了完整还原，所有连接孔位、安装面的尺寸都符合机械加工与装配的公差要求，可直接作为生产加工的结构参考依据，也可用于同类洗涤输送设备的方案改型设计参考，调整皮带宽度、洗涤段长度、上料倾角等参数即可适配不同产能、不同物料特性的清洗作业需求。
