工业粉体处理输送生产线三维设计

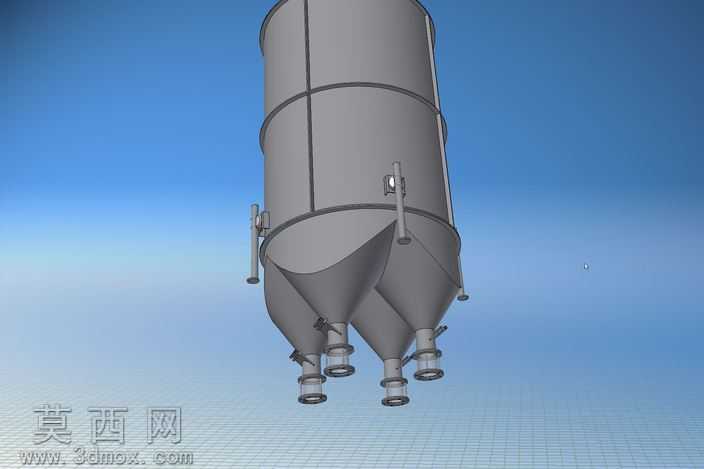

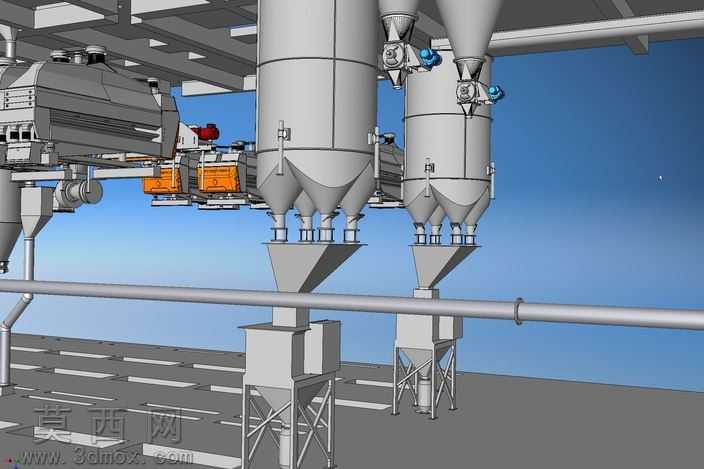

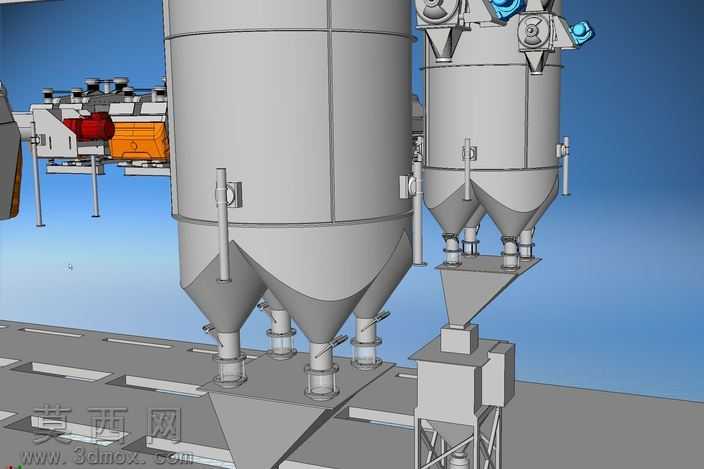

本作品为工业粉体处理输送生产线的三维建模设计，整体采用参数化建模思路完成全流程结构搭建，在三维建模过程中，首先对生产线的核心功能单元进行模块化拆分，分别完成储料仓组、输送管路、中转接料装置、上部承载钢架结构的独立建模，再通过装配约束完成整体布局校准，确保各部件的安装位置、连接间隙、对接精度符合工业现场的实际安装逻辑。建模阶段针对不同部件的结构特性做了差异化处理：储料仓部分采用回转特征结合放样特征完成锥斗段与直筒段的顺滑过渡，对仓壁的加强筋、检修支座、底部卸料阀接口做了细节还原，保证结构的合理性；输送管路部分通过扫描特征完成长距离管道的路径搭建，对管道法兰、连接抱箍、固定管架的结构做了精细化建模，还原管路的支撑与连接细节；上部承载钢架采用结构焊件模块完成型材的拼接，对横梁、纵梁、斜撑的连接节点做了符合焊接工艺的结构处理，还原钢架的承重结构逻辑；中转接料装置部分还原了接料斗、支架、出料口的完整结构，与上部料仓、下部管路的对接位置做了精准的对位设计。材质与渲染阶段，针对不同部件的工业属性赋予对应材质：钢架结构赋予哑光灰色金属材质，模拟碳钢型材的表面质感；储料仓与管路赋予拉丝不锈钢材质，还原工业粉体处理设备常用的不锈钢表面效果；设备上的操作部件、阀门手轮赋予蓝色工程塑料材质，形成视觉区分；地面部分赋予环氧地坪材质，模拟工业车间的地面环境。渲染时采用天光结合环境补光的布光方案，调整光线角度突出设备的结构轮廓与金属材质的反光特性，通过阴影参数调整增强场景的空间层次感，清晰展现生产线的整体布局与各部件的位置关系。设计过程中充分考虑粉体物料的输送逻辑，料仓的锥斗角度符合粉体物料的安息角要求，避免物料架桥堵塞；管路的排布走向减少不必要的弯折，降低粉体输送的阻力；各部件的检修空间预留充足，符合工业设备的运维需求，整体模型结构完整，细节还原度高，可用于工业粉体处理生产线的方案展示、结构验证、布局参考等场景。
