轧机配套用工业风机三维结构设计

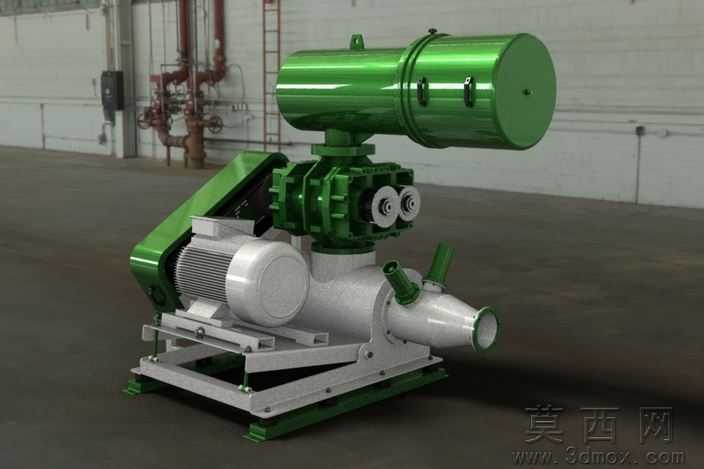

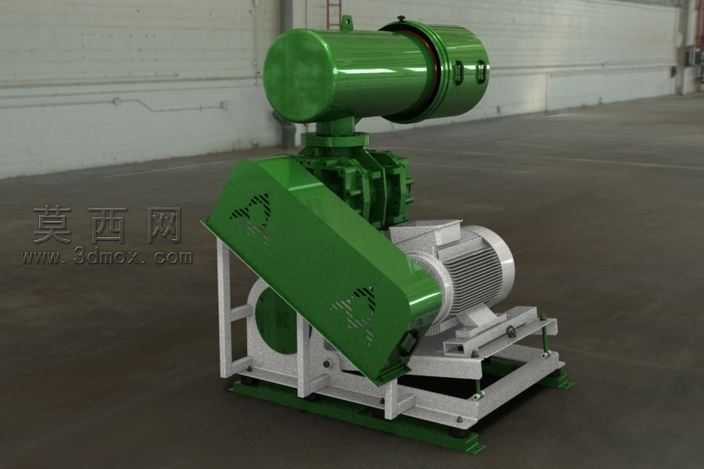

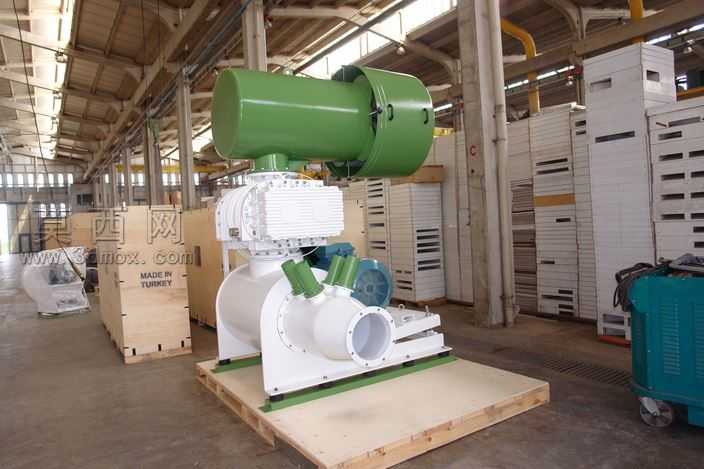

本模型为轧机生产线配套使用的工业风机三维设计成果，建模过程严格遵循工业风机实际生产制造的尺寸规范，采用自底向上的装配建模思路完成整体结构搭建。首先完成核心部件的独立建模：上部的绿色风筒壳体采用薄壁回转体特征构建，通过拉伸、抽壳、阵列等命令完成风筒的进风导流结构、连接法兰边以及外部加强筋的细节刻画，风筒表面的安装吊耳、检修口盖板均按照实物比例还原，保证结构的完整性。中部的白色传动箱部分，通过布尔运算完成箱体的内腔与外部安装座的结构设计，箱体表面的散热鳍片采用线性阵列方式排布，精准还原传动箱的散热结构特征，箱体侧面的绿色管路接头分别对应润滑油路与冷却管路接口，建模时预留了标准的管螺纹连接特征，可直接对接后续管路系统的装配设计。下部的白色蜗壳流道部分采用曲面建模与实体建模结合的方式，先通过多截面曲面构建出蜗壳的渐开线流道曲面，缝合后进行实体化加厚，完成流道内壁的光滑过渡设计，保证流体通道的结构合理性，蜗壳前端的圆形法兰接口按照标准管道法兰尺寸建模，预留了均匀分布的螺栓安装孔。底部的绿色安装底座采用焊接钢结构的建模逻辑，分别构建底座的支撑立板、横向加强梁、底部安装平板，通过焊接坡口特征还原钢结构底座的加工细节，底座上的地脚螺栓孔、设备定位销孔均按照安装规范完成位置排布。整体模型完成装配后进行了全局干涉检查，调整了各部件的装配间隙，保证传动部件与壳体之间无结构冲突；材质渲染阶段，上部风筒采用哑光工业绿漆材质，还原铸铁壳体喷涂后的质感，中部传动箱与下部蜗壳采用米白色工业烤漆材质，底座采用深绿色防锈漆材质，金属连接件采用镀锌钢材质，不同部件的材质区分清晰，可直观呈现设备的外观层次。模型完整还原了该型风机作为轧机传输配套设备的结构特征，可用于轧机生产线的设备布局仿真、风机结构教学演示、配套部件选型参考等场景，各部件均保留了建模参数，可根据实际工况需求调整尺寸参数完成变型设计。
