轮式装载机差速器壳体结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:236512

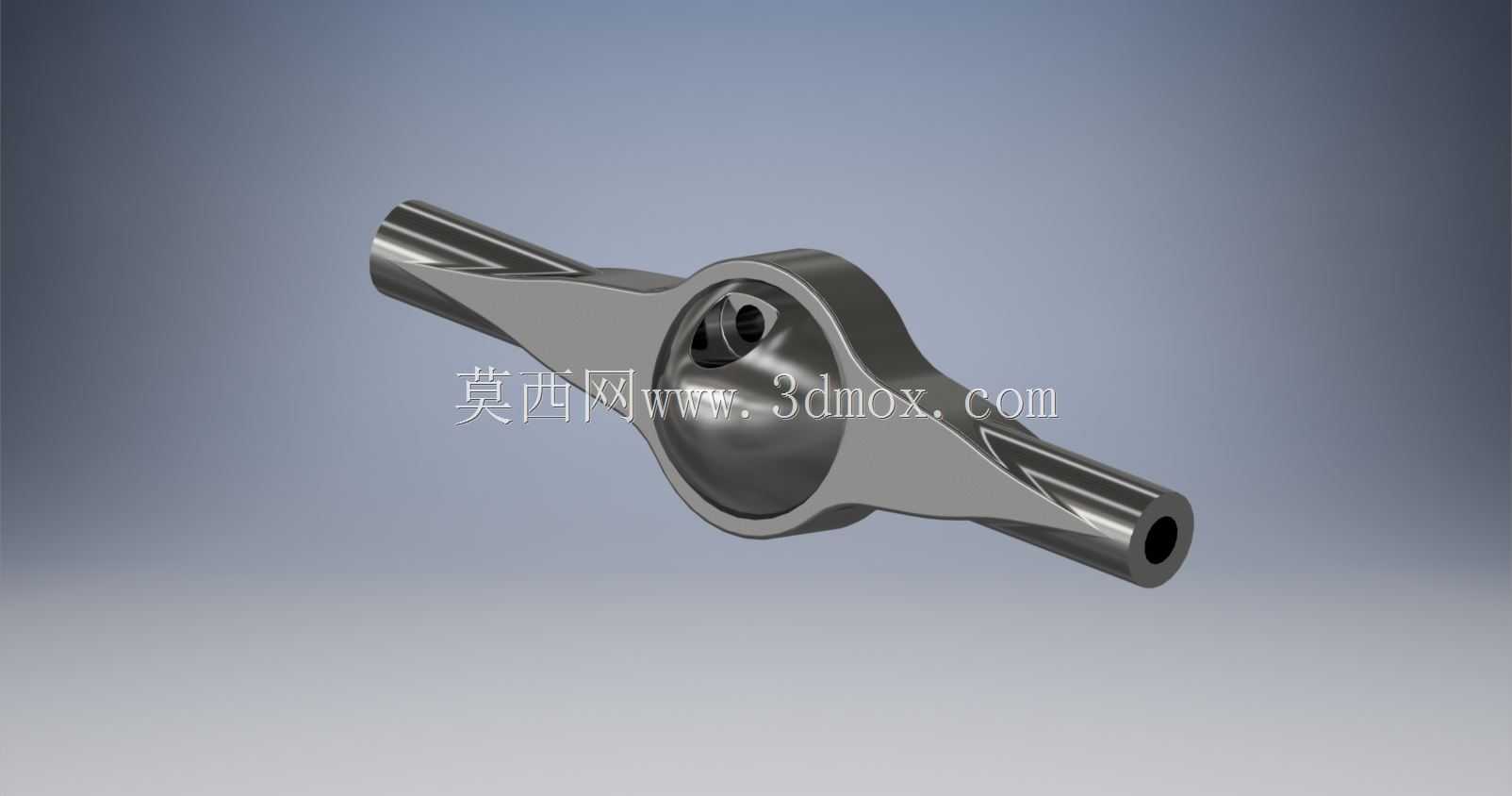

  • 轮式装载机差速器壳体结构设计

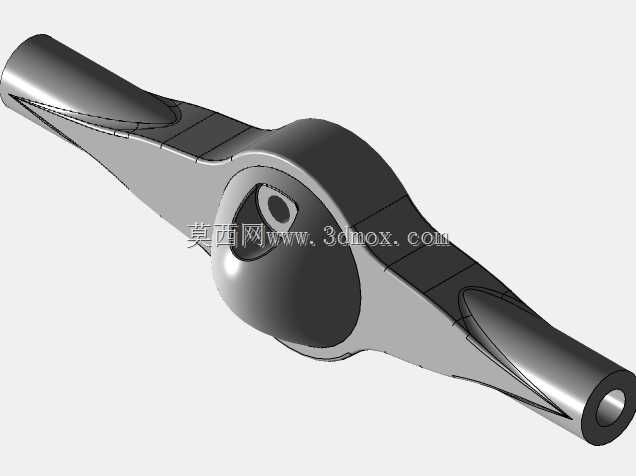

  • 轮式装载机差速器壳体结构设计

在轮式装载机的整机传动布局中,差速器是驱动桥核心的动力分配部件,承担着向两侧半轴传递动力、同时允许两侧车轮以不同转速转动的关键作用,尤其适配装载机在非铺装工地、料场作业时频繁转向、单侧车轮打滑的复杂工况,避免轮胎拖磨与传动系统过载。本次设计的差速器壳体作为差速器总成的承载基体,整体采用对称式桥壳融合结构,中部为球形腔体,用于容纳十字轴、行星齿轮、半轴齿轮及垫片组,腔体侧壁预留行星齿轮轴安装定位孔,保证行星齿轮啮合间隙的装配精度;两侧延伸出同轴的半轴套管结构,套管内孔与半轴配合,外圆用于安装轮毂轴承、油封等部件,直接决定驱动轮的安装定位基准。设计过程中首先结合装载机额定载荷下的轮端扭矩输出,核算壳体壁厚与加强筋布局,中部球形腔体与两侧套管过渡位置采用大圆弧平滑过渡,消除应力集中点,避免重载冲击下的壳体开裂;腔体内部的齿轮安装座面加工精度预留合理公差,保证行星齿轮转动时的侧隙符合传动要求,同时预留润滑油道开孔,确保齿轮啮合面能得到充分润滑,降低作业时的磨损速率。安装边界方面,两侧套管的同轴度严格控制在机械设计要求范围内,法兰端面与桥壳主减安装位的配合面平面度满足密封要求,避免润滑油渗漏;中部腔体的外形尺寸匹配主减速器从动齿轮的安装空间,不会与桥壳内部其他部件发生运动干涉。实际作业场景中,装载机频繁进行铲装、转运、转向动作,差速器壳体需要承受来自路面的冲击载荷与传动系统的扭矩波动,因此在结构设计时特意在套管与腔体连接位置增加了局部加厚结构,同时优化了壳体外部的减重槽布局,在保证结构强度的前提下尽可能降低部件自重,减少驱动桥的簧下质量,提升整机行驶时的平顺性。该结构可直接用于轮式装载机驱动桥的差速器总成装配,也可作为同类型工程机械驱动桥差速器设计的参考结构,建模时严格按照实际装配关系搭建各配合面的尺寸基准,保证后续工程图导出、装配干涉检查的准确性,适配结构设计人员进行部件选型、传动系统匹配时的三维校核需求。
