车辆悬架用等节距圆柱螺旋弹簧结构

　　在乘用车辆与商用车辆的底盘悬架系统中，这类圆柱等节距螺旋弹簧是承担承载与缓冲功能的核心弹性元件，区别于钢板弹簧的叠片结构，它依靠金属线材绕制形成的螺旋结构实现轴向的弹性形变，能在车辆行驶过程中吸收路面颠簸带来的冲击载荷，同时配合减振器完成振动能量的耗散，避免冲击直接传递到车身结构，提升驾乘的平顺性与底盘部件的使用寿命。

　　从实际装车场景来看，这类弹簧通常布置在悬架的摆臂与车身支座之间，部分车型会将其与减振器同轴集成形成滑柱结构，也就是常见的麦弗逊悬架配置，安装时上下两端分别抵靠在车身弹簧座与转向节的支撑托盘上，需要保证弹簧的端面与支撑面完全贴合，避免出现偏载导致的弹簧应力集中、早期断裂问题。设计这类弹簧时，首先要根据车型的轴荷分配确定弹簧的刚度参数，空载与满载状态下的弹簧压缩量需要匹配悬架的动行程范围，既要保证空载时悬架有足够的缓冲余量应对颠簸路面的大冲击，也要避免满载时弹簧被压并导致悬架刚性撞击，失去缓冲作用。

　　弹簧的外形参数设计需要严格匹配安装边界，中径尺寸要避开周边的转向拉杆、驱动半轴等运动部件，保证悬架在全行程跳动、转向最大角度时，弹簧不会与周边构件发生运动干涉；自由长度需要结合弹簧刚度与设计静挠度计算，确保装车后在设计载荷下的工作高度符合底盘的离地间隙与四轮定位参数要求，避免出现车身姿态倾斜、定位参数失准的问题。弹簧的两端通常会做并圈磨平处理，磨平段的长度一般不小于3/4圈，端面的平面度误差需要控制在合理范围内，保证安装后弹簧的受力轴线与设计轴线重合，减少侧向分力带来的弹簧弯曲、异常磨损问题。

　　从材料选型来看，这类悬架弹簧普遍采用冷拔弹簧钢线材绕制成型，绕制完成后需要经过淬火、回火处理达到要求的硬度与抗疲劳性能，表面还会做喷丸处理引入残余压应力，提升弹簧在反复交变载荷下的疲劳寿命，应对车辆行驶过程中持续的压缩、回弹循环载荷。弹簧的节距设计采用等节距结构，刚度特性呈线性，适合大多数家用车型的悬架调校需求，部分追求舒适性与操控性兼顾的车型会采用变节距设计，但这类等节距弹簧因为结构简单、制造成本低、性能稳定，在量产车型中应用范围更广。

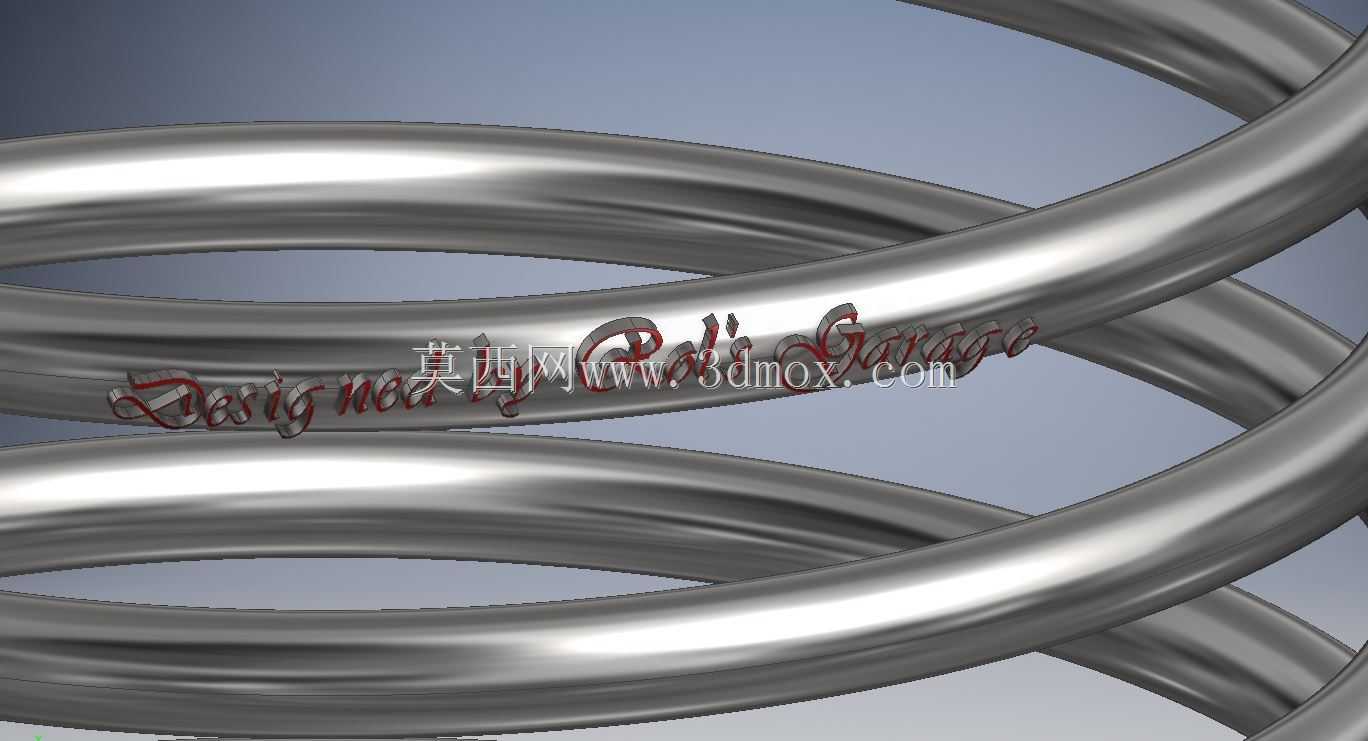

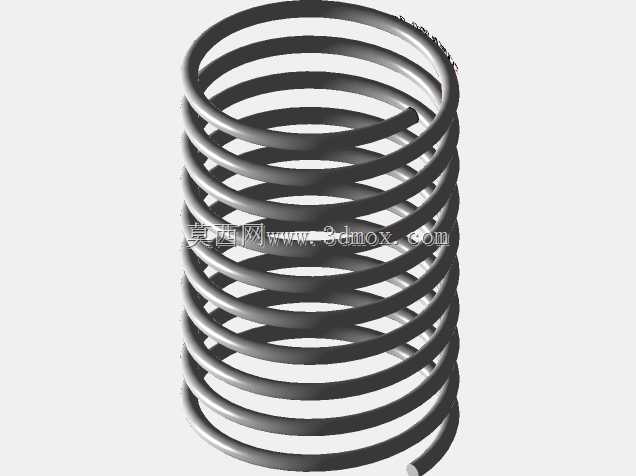

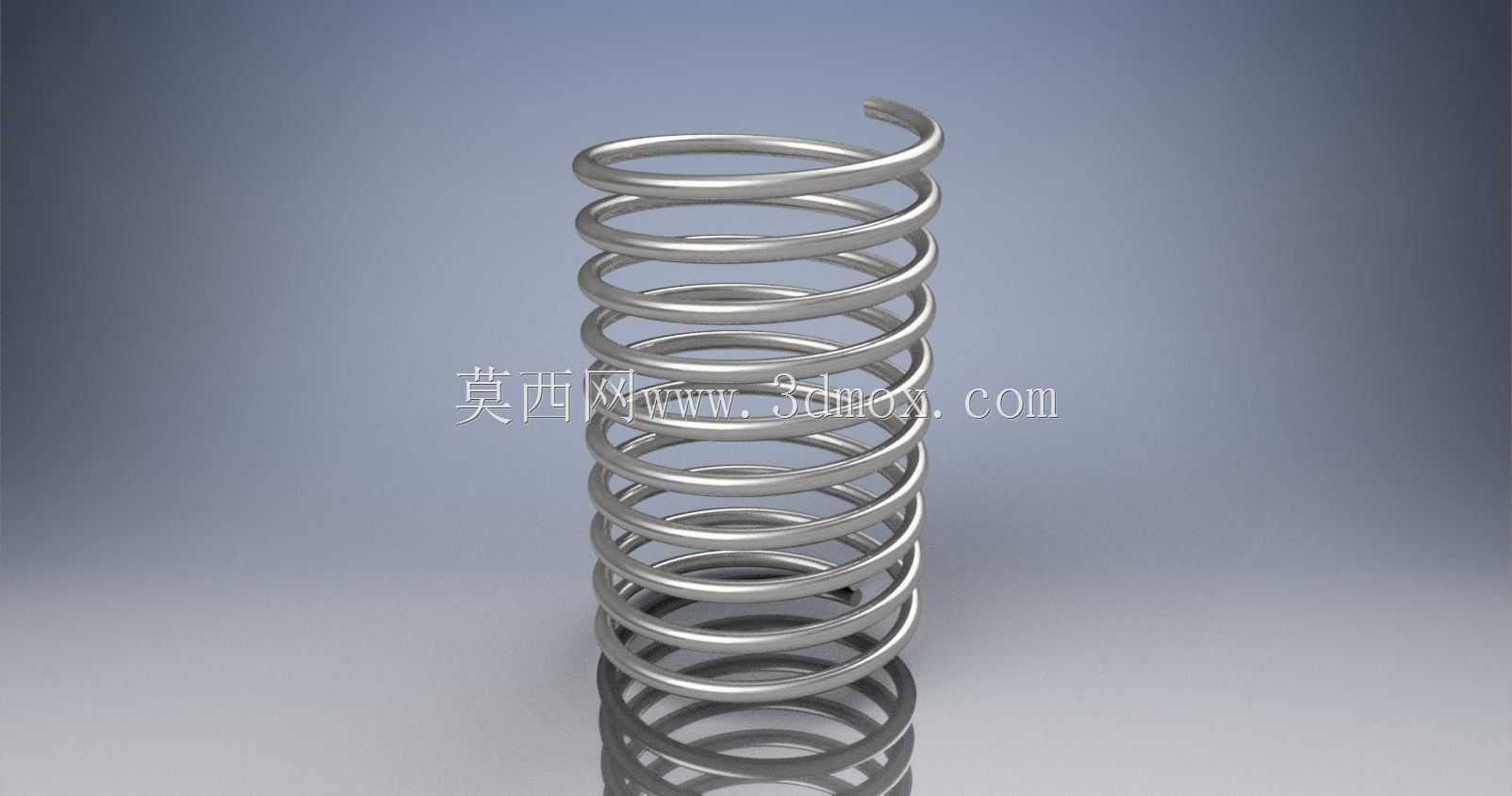

　　建模过程中需要重点还原弹簧的螺旋升角、线材直径、有效圈数与支撑圈数的参数关系，螺旋扫掠路径的生成要保证每一圈的节距误差控制在工程允许范围内，两端并圈部分的过渡要自然，不能出现曲率突变的结构，避免实际生产时出现应力集中点。同时要预留出弹簧表面涂装层的厚度余量，因为成品弹簧表面会做电泳、喷塑处理防止锈蚀，建模时如果忽略涂层厚度，可能导致安装时弹簧与周边间隙不足，出现运动干涉问题。

　　在实际的悬架匹配测试中，这类弹簧的刚度偏差需要控制在±5%以内，刚度过高会导致悬架偏硬，颠簸路面冲击感强，刚度过低则会导致悬架支撑不足，过弯时侧倾过大，制动时点头现象明显，影响操控稳定性。弹簧的压并载荷需要大于悬架最大冲击载荷的1.2倍，保证在极端冲击工况下弹簧不会被压并失效，同时弹簧的疲劳寿命需要满足整车道路试验的要求，在规定的振动循环次数下不能出现断裂、永久变形量超标的问题。

　　不同于工业设备中使用的其他螺旋弹簧，车辆悬架用弹簧需要长期暴露在户外环境中，要耐受泥水、盐分、高低温的侵蚀，所以表面处理的质量直接影响弹簧的使用寿命，建模时虽然不需要还原涂层的微观结构，但需要明确弹簧的最终外形尺寸是包含涂层的成品尺寸，给生产制造环节留出合理的工艺余量。另外弹簧的两端支撑圈与有效圈之间的过渡段要平滑过渡，不能出现明显的折角，否则在长期交变载荷作用下，过渡位置很容易萌生疲劳裂纹，最终导致弹簧断裂失效。
