锥形褶皱结构发动机空气滤清器

　　做这个锥形空气滤的三维数模，最初是帮做改装进气套件的朋友核对安装位时攒的结构，后来把细节补全成了可直接复用的参数化模型。日常接触的原厂空滤大多是平板或者圆柱直筒结构，适配固定的空滤总成壳体，但改装场景里经常遇到机舱布局紧凑、进气道走向特殊的情况，直筒滤要么装不下，要么有效过滤面积不够，高转速下进气阻力飙升，反而影响动力输出。这个锥形结构的核心优势，就是在有限的轴向安装空间里，通过锥面的延展把滤材的有效展开面积拉满，比同轴向长度的直筒滤能多容纳近三成的褶皱滤材，同时锥度的设计能让进气气流从锥面各个角度均匀进入，不会像直筒滤那样在端面形成气流死角，降低局部紊流带来的阻力损失。

　　设计的时候最先卡的是安装边界，两端的金属端盖不是随便画的圆弧，小端是对接进气节气门侧的接口，外径要匹配常用的改装进气喉管卡箍尺寸，端盖内侧做了1.5mm的定位止口，套进喉管之后卡箍锁紧不会出现径向偏移，避免漏气导致未过滤的空气直接进入气缸。大端的端盖是封闭侧，做了圆弧过渡的卷边结构，一方面是给褶皱滤材的端部做密封支撑，滤材两端注胶固定在端盖的密封槽里，不会因为进气负压出现抽脱的情况，另一方面卷边的圆角能避免安装时刮坏机舱里的线束或者橡胶管路，毕竟改装场景里安装位置不一定有原厂的固定导槽，边缘做钝处理能减少很多装配隐患。

　　滤材的褶皱排布是反复调过参数的，不是均匀等分的直褶，每道褶的高度顺着锥面的锥度线性变化，小端位置褶高小，褶间距也相应收窄，大端位置褶高大，褶间距放宽，这样整个滤材的褶皱间隙是均匀的，不会出现小端位置褶挤在一起堵死、大端位置褶过稀浪费空间的问题。褶皱的折角做了0.2mm的圆角压痕，不是尖锐的直角折边，实际生产里滤材打折的时候，尖锐折角会让滤材纤维出现断裂损伤，用一段时间之后折角位置容易积灰板结，圆角压痕能保留滤材的孔隙完整性，延长维护周期。另外褶皱的排布是绕中心轴旋转阵列的，整个滤没有额外的支撑骨架，靠褶皱自身的结构强度就能承受常规进气的负压，不会出现滤面被吸瘪的情况，省掉骨架的重量和空间占用，也减少了骨架遮挡滤材导致的有效过滤面积损失。

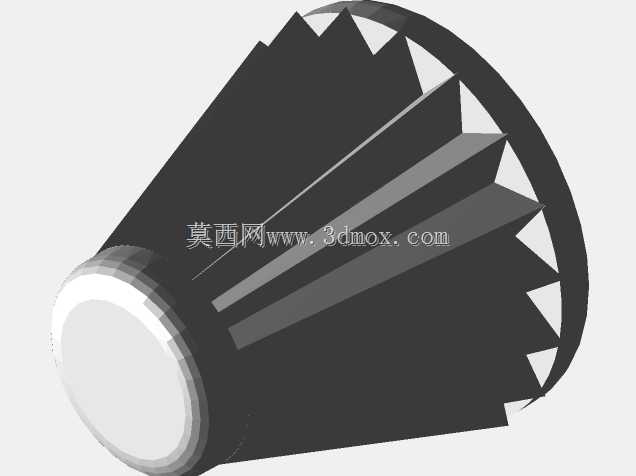

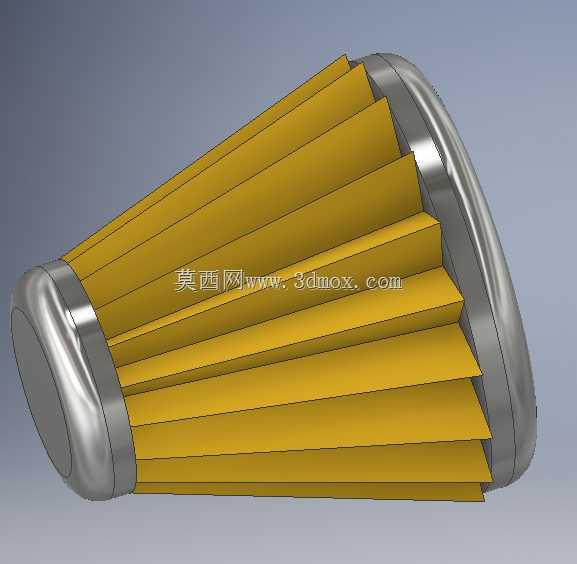

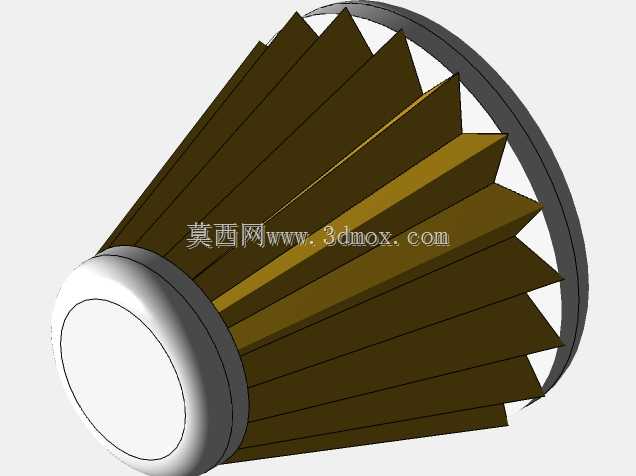

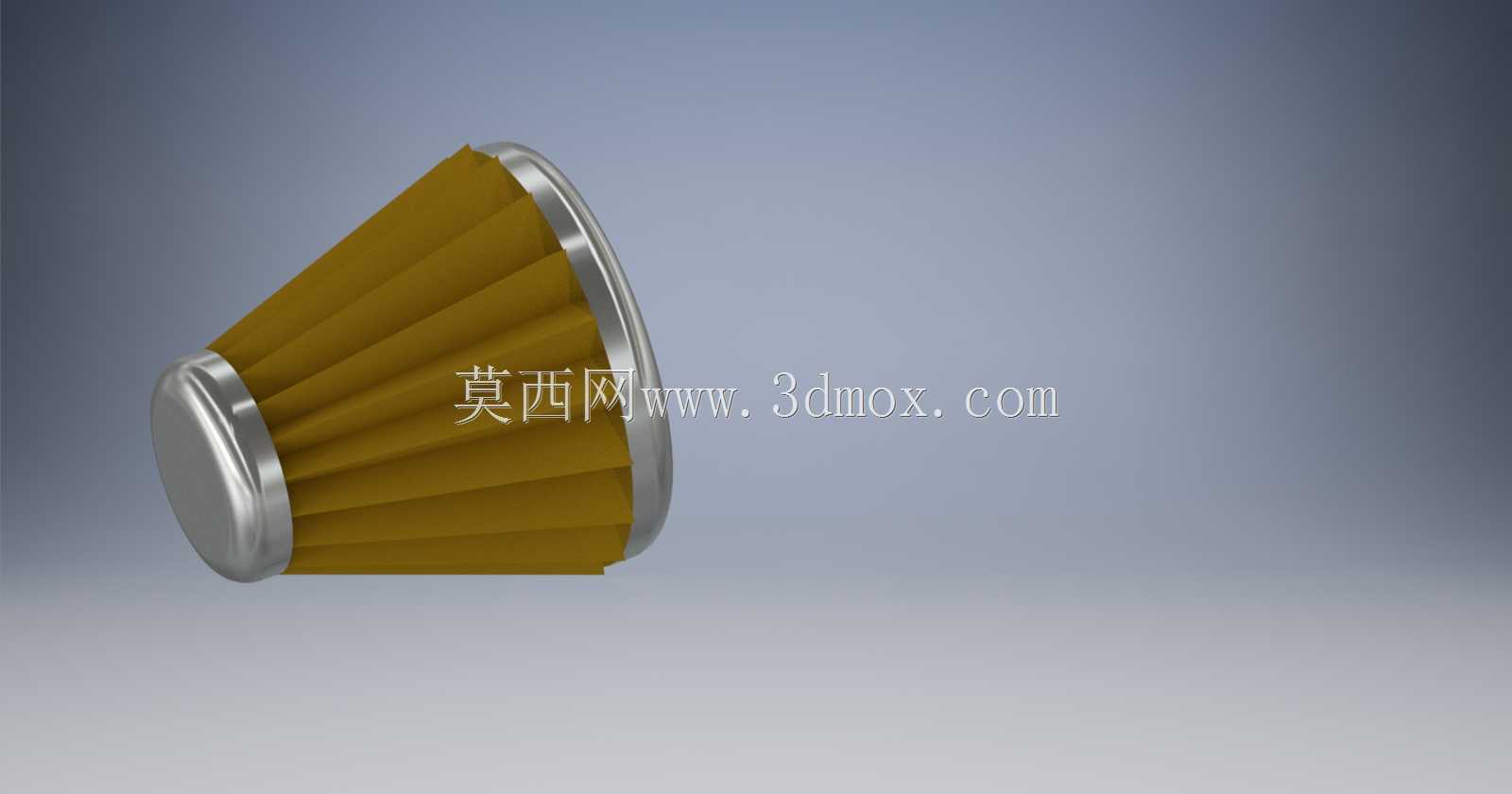

　　实际应用里，这个结构的空滤不光能用在乘用车的改装进气上，小型通用动力机械比如发电机组、小型工程机械的进气系统，遇到安装空间局促的情况也能适配，锥形的结构可以顺着机舱的空余空间斜向布置，不用像直筒滤那样必须预留整段的同轴安装空间。建模的时候特意把两端端盖的密封槽、卡箍位都做成了可编辑的参数，调整锥度、长度、端盖直径的时候，滤材的褶皱会跟着自动适配，不用重新逐道画褶，不管是做不同排量机型的适配，还是调整安装尺寸对接不同的进气道，都能快速改出可用的结构。渲染版本里把金属端盖的镀铬质感、滤材的纤维纹理都做了还原，方便做方案展示的时候直接用，不用再额外贴材质调效果，未渲染的版本就是纯实体结构，能直接导进去做空滤总成的装配干涉检查，核对和周边机舱部件的间隙，避免做出来的实物装上去碰水管或者线束。

　　做结构校核的时候算过，这个尺寸的滤在常规乘用车的进气流量下，初始进气阻力比同安装空间的直筒滤低12%左右，积灰到维护阈值的时候，阻力上升的斜率也更平缓，因为褶皱间隙均匀，灰尘不会集中堆积在某一段滤面上，整个滤面的容尘量能充分利用，不会出现局部堵死导致提前需要维护的情况。端盖的密封槽深度是2mm，注胶之后滤材和端盖的结合力能承受超过10kPa的负压差，不会出现脱胶漏气的问题，毕竟空滤一旦漏气，空气中的沙尘直接进气缸，会造成活塞环、缸壁的异常磨损，严重的几千公里就能拉缸，密封结构的可靠性是整个设计里优先级最高的部分，比过滤效率、进气阻力的权重都高。
