钛材质L型折弯带孔安装固定支架

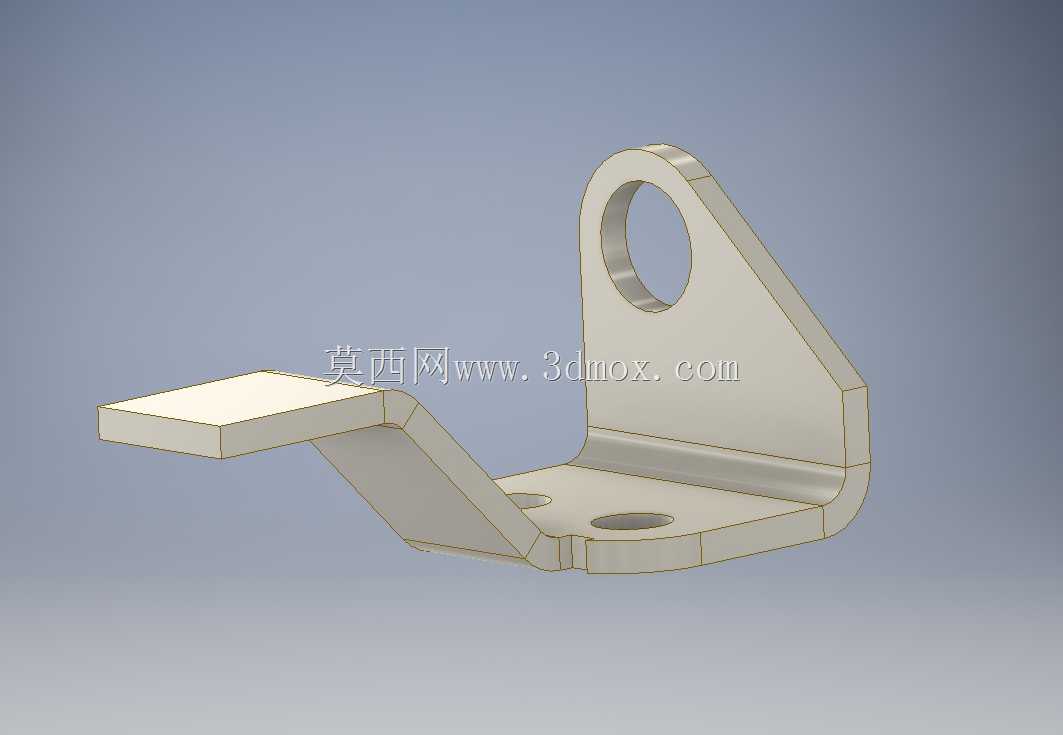

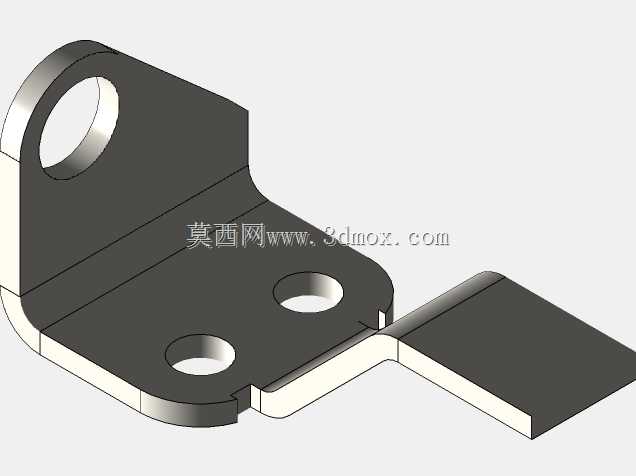

　　这款钛材质折弯支架属于典型的小型承重连接构件，在轻量化耐腐蚀要求的设备装配场景中应用广泛，常见于航空航天机载设备内部辅件连接、海洋探测装备外露构件固定、化工检测仪器的模组挂载等对材料重量、抗腐蚀性能有严苛要求的装配环节，可实现两个垂直安装面之间的结构衔接，同时通过立板的通孔完成挂装、铰接类的功能拓展。从结构功能来看，零件底部为平直安装基面，开设两个沉头安装孔，可适配内六角沉头螺钉完成基面与设备主体框架的锁固，沉孔设计可保证螺钉安装后端面与基面齐平，无凸起结构避免干涉其他相邻部件的装配空间；底部基面通过一次90度折弯向上延伸出立板，立板与基面之间设置圆弧过渡折弯区，可有效降低折弯处的应力集中系数，避免长期受载后出现折弯开裂的问题；

　　立板上部开设大直径通孔，可作为铰接销轴穿装位、挂装定位孔或者管路穿装避让位，立板侧边采用斜边收窄设计，在保证立板结构强度的前提下尽可能削减零件整体重量，匹配轻量化设计需求；从基面延伸出的斜向折弯支臂，端部为平直小平台，可作为小型传感器、走线卡扣或者微型辅件的安装位，支臂与主立板之间的折弯角度经过受力校核，可抵消部分挂载载荷产生的倾覆力矩，避免支架受载后出现整体形变。设计过程中首先根据安装边界确定底部基面的孔位间距，两个安装孔的中心距严格匹配设备框架上预设的螺纹孔位公差，孔边距预留足够的螺钉锁固空间，避免螺钉安装时出现边距不足导致的基面开裂问题；折弯半径根据钛材的延展率设定，避免折弯过程中出现材料开裂或者折弯回弹量超差的问题，

　　所有折弯边的折弯线均与板材轧制方向保持合适夹角，降低材料各向异性对折弯精度的影响；立板的大孔位置根据挂载点的受力中心线设定，保证挂载载荷的作用线尽可能落在底部安装基面的支撑范围内，减少支架受载时产生的附加弯矩；支臂的长度与折弯角度根据端部安装件的操作空间设定，保证端部平台安装辅件后，不会与主立板或者设备其他部件产生运动干涉。从安装边界来看，零件整体为L型外轮廓，安装时占用的垂直方向空间与水平方向空间均经过紧凑化设计，底部基面贴紧设备安装面后，立板向上延伸的高度不会超出设备内部的层板间距，支臂向外延伸的长度不会触碰相邻的模组外壳，所有棱角位置均设置微小倒角，去除钣金加工产生的锐边毛刺，

　　避免装配过程中划伤操作人员或者损坏相邻部件的线缆保护层。钛材的选用让该零件在同等结构强度下比钢制支架减重百分之四十以上，同时具备优异的抗盐雾、抗酸碱腐蚀能力，无需额外做表面防腐处理即可在恶劣工况下长期使用，适合在无法定期做表面维护的密闭设备内部或者外露户外场景下使用。
