间歇传动用六槽星形日内瓦轮结构

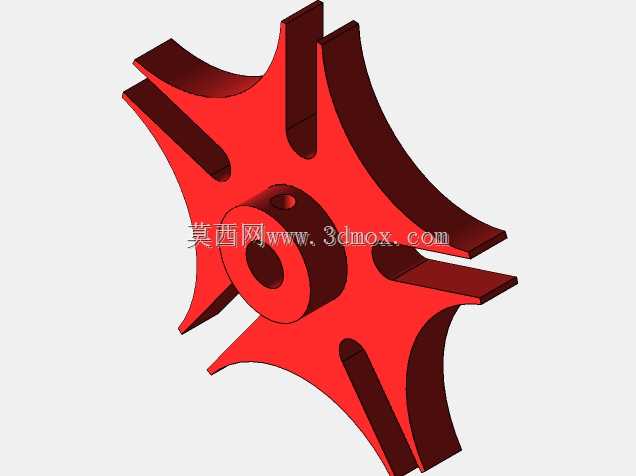

　　在自动化生产线的转位输送、多工位装配转盘、包装设备的间歇送料工位、电影放映机的胶片走片机构以及各类需要周期性步进动作的设备中，日内瓦轮也就是槽轮机构的核心从动构件，是实现间歇分度传动的关键零件，本次呈现的星形槽轮为六槽外啮合结构，适配单销主动拨盘的传动组合。从实际工况适配角度看，这类槽轮的设计首先要匹配主动拨盘的回转参数，主动拨盘上的圆柱销进入轮体的径向槽时，会带动槽轮完成固定角度的转位，当圆柱销脱出槽口后，槽轮上的内凹锁止弧会与主动拨盘的外凸锁止弧贴合，此时槽轮被完全锁止，保持工位静止状态，不会因为负载惯性出现滑移错位，这也是这类机构能在高精度分度场景长期应用的核心原因。

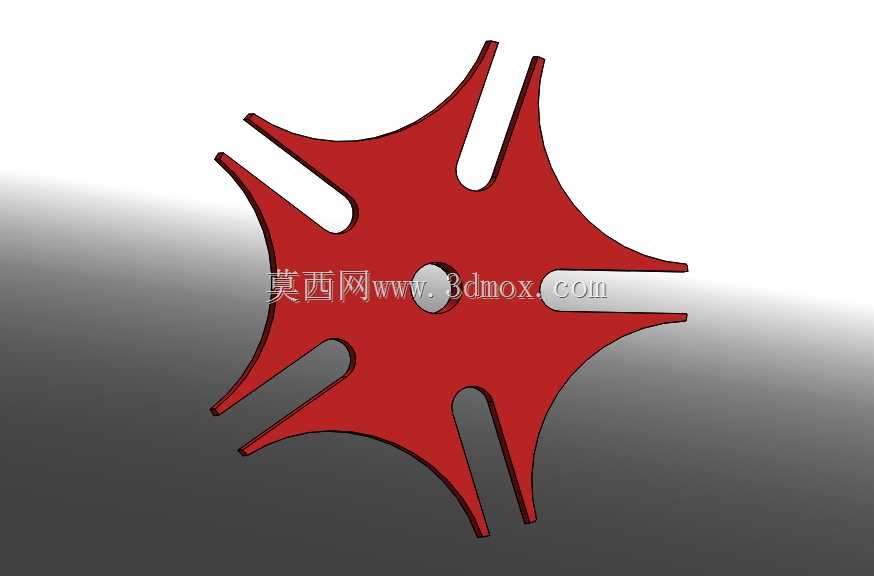

　　设计这类槽轮时，首先要确定槽数，本次采用的六槽结构对应每次转位60度的分度角，相比四槽结构，其传动过程中的角加速度变化更平缓，启动和停止阶段的冲击载荷更小，适合中速运转的分度场景，相比八槽及以上槽数的结构，六槽结构的锁止弧占比更合理，不会出现槽口过密导致轮体刚性不足的问题。轮体中心的安装孔采用台阶孔设计，大直径段用于与输出轴的轴肩定位，小直径段用于穿装锁紧螺钉，保证轮体与输出轴的同轴度控制在0.02mm以内，避免传动过程中出现径向跳动导致分度误差超差。轮体的六个径向槽采用等角度均布设计，槽的两侧面为平行平面，表面粗糙度要求达到Ra1.6，保证圆柱销进入和脱出槽口时的接触顺滑，不会出现卡滞或磨损过快的问题，槽的端部设计有圆弧过渡，避免应力集中导致槽口在长期交变载荷下出现裂纹。

　　从安装边界来看，轮体的最大外圆直径需要根据中心距来确定，外啮合槽轮的中心距要大于槽轮外圆半径与拨盘回转半径之和，避免运转过程中轮体与拨盘支座发生干涉，轮体的轴向厚度要匹配传动扭矩的需求，厚度过小会导致槽的接触面积不足，单位面积压力过大加剧磨损，厚度过大则会增加转动惯量，导致启停阶段的冲击增大，本次结构的轮体厚度与槽宽比例控制在1.2:1，既保证了足够的接触强度，也将转动惯量控制在合理范围内。轮体的锁止弧面与中心孔的同轴度要求不低于0.01mm，锁止弧的半径与主动拨盘的锁止弧半径保持一致，配合间隙控制在0.01-0.03mm之间，间隙过大会导致锁止阶段槽轮出现窜动，影响工位定位精度，间隙过小则会导致锁止弧面出现干摩擦，加剧零件磨损。

　　在实际应用选型时，需要根据工位的分度角度确定槽数，根据传动扭矩确定轮体的材料和厚度，中低速轻载场景可以采用工程塑料材质降低噪音和成本，中速重载场景则需要采用45号钢调质处理，槽口表面做淬火处理提升耐磨性，高速场景则需要采用铝合金材质降低转动惯量，同时在槽口镶嵌硬质合金衬套提升使用寿命。这类槽轮的加工过程中，径向槽的等分精度是核心控制指标，需要采用加工中心一次装夹完成所有槽和锁止弧的加工，避免二次装夹带来的分度误差，加工完成后需要做动平衡测试，避免高速运转时出现振动。另外在装配时，要保证主动拨盘的回转中心与槽轮的中心垂直相交，圆柱销的轴线与两个中心的连线平行，否则会出现圆柱销与槽壁的单侧接触，导致磨损加快和传动卡滞。

　　不同于连续传动的齿轮构件，日内瓦轮的间歇传动特性决定了其不需要持续传递动力，只需要在转位阶段传递扭矩，锁止阶段保持定位，因此在结构设计时不需要像齿轮那样考虑连续啮合的齿面接触疲劳强度，更多需要关注槽口的冲击强度和锁止弧的定位精度，这也是这类零件在结构设计上与其他传动零件的核心差异。在多工位自动化设备中，这类槽轮机构通常搭配凸轮分割器或者伺服电机做预驱动，进一步降低转位阶段的冲击，提升设备的运行稳定性，而槽轮本身的结构精度，直接决定了整个分度机构的定位精度和使用寿命。
