车间重载条形承载平板拖车结构

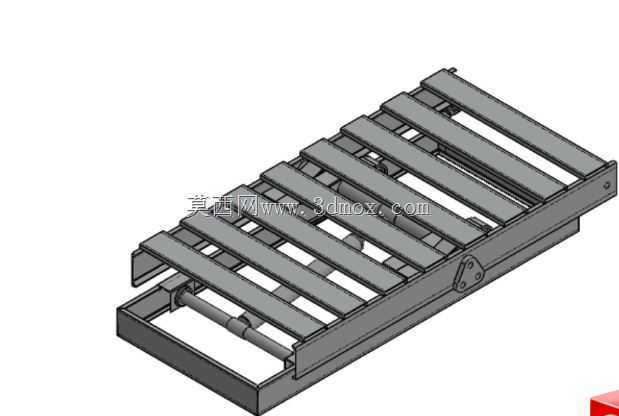

这款平板承载结构主要面向生产车间内的重型物料周转场景，适配生产工序间的毛坯件、工装夹具、整托加工件的短距离转运需求，可配合手动牵引、AGV牵引或者叉车拖拽使用，替代传统零散托盘的人工搬运模式，降低车间内物流转运的磕碰风险与人力投入。从结构设计来看，承载面采用间隔排布的钢制条形梁结构，而非整面钢板铺设，这种设计首先是大幅降低了整体自重，在同等承载能力下减少材料消耗，同时条形间隙可以容纳转运过程中工件表面滴落的切削液、铁屑杂物，避免承载面积攒污物影响工件放置稳定性，也方便日常清理维护。底部框架采用矩形钢管拼焊成型，主纵梁沿拖车长度方向通长布置，横梁按照承载应力分布间隔设置，在牵引连接端做了局部加强的三角筋板补强，避免拖拽过程中连接部位出现应力开裂。底部的滚轮安装座预留了标准安装孔位，可适配不同直径的工业脚轮，用户可根据实际地面条件、承载吨位选择聚氨酯轮、尼龙轮或者钢制滚轮，安装边界上，滚轮安装面与承载面的高度差控制在常规车间转运设备的适配范围内，可直接对接现有生产线的出料高度、货架层的存取高度，无需额外调整配套设备的高度参数。设计过程中优先考虑了结构的抗扭性能，因为车间地面难免存在接缝、局部不平整的情况，框架结构的抗扭能力可以保证在单轮遇到凸起或凹陷时，承载面不会出现过大的形变倾斜，避免放置的工件滑落。承载条的上表面做了轻微的倒角处理，没有尖锐的棱角，一方面避免工件放置时被刮伤，另一方面也减少叉车叉取托盘时的碰撞卡滞。牵引端的连接结构采用铰接式设计，允许拖车在转向时存在一定的角度偏移，适配车间内狭窄通道的转弯需求，不会因为牵引角度过小导致结构别卡。整体结构没有多余的装饰性部件，所有型材、板材的选型都围绕承载需求与加工便利性展开，焊接位置都做了应力释放的工艺考量，减少长期重载使用后的焊接变形问题，适合作为车间标准化的物流转运载具，也可根据实际转运的工件尺寸调整长宽参数，适配不同规格的物料承载需求。
