手持锥形电动消毒喷雾设备结构设计

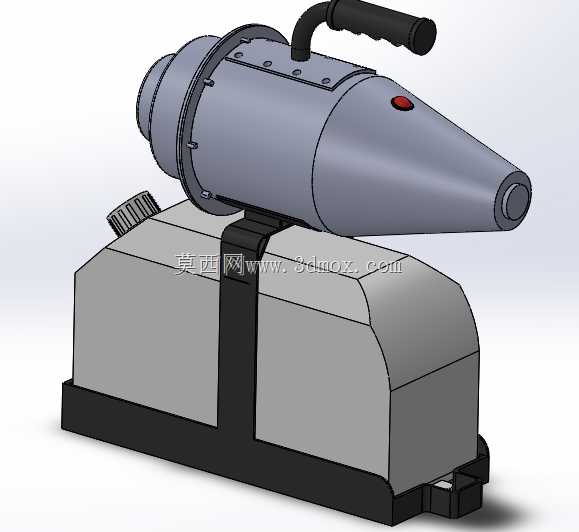

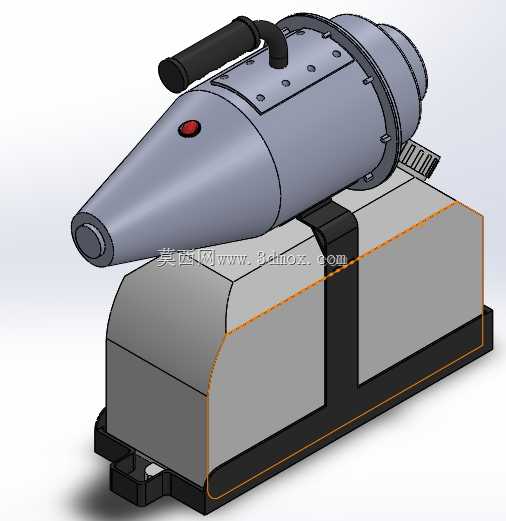

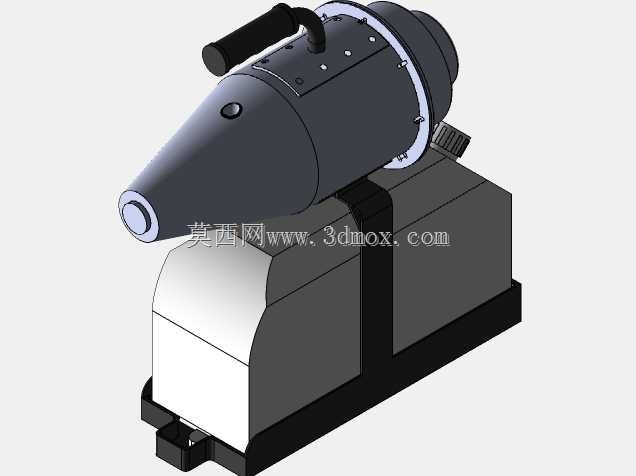

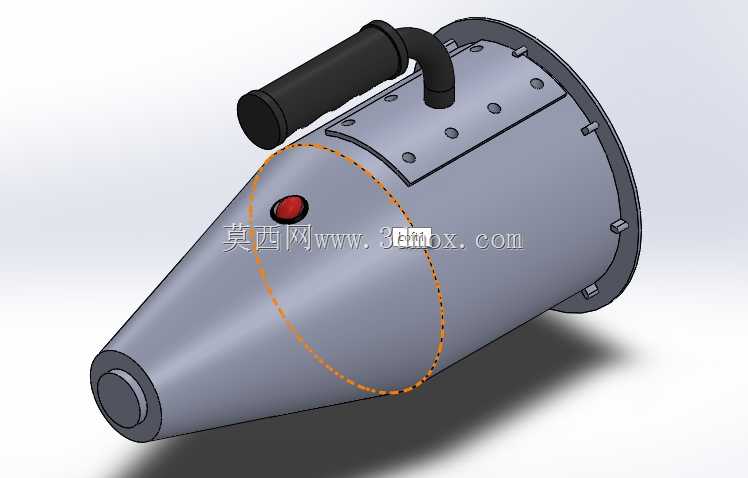

　　该设备面向空间消杀、防疫作业、车间环境消毒以及养殖场所日常防疫等场景，整体采用锥形筒体作为主体承载结构，前端收窄形成喷雾输出端，后端设置大直径法兰式端盖，便于内部储液腔、送风组件与雾化模块的装配检修。筒体上部布置弯折式握持把手，把手外侧包覆防滑握持段，作业人员可单手提携移动，也可在长时间连续作业时保持稳定持握姿态；筒体侧面设置红色控制按钮，位置处于拇指自然操作区间，启停动作无需额外调整手部姿势，符合手持机具的人机操作逻辑。

　　结构设计阶段优先考虑整机重心分布，将储液与动力组件集中布置在筒体中后段，把手承载点靠近整机重心垂线，提携时前端锥段不会产生明显下坠力矩，长时间作业的手部负荷更低。锥筒外形并非单纯做外观收窄，其内壁流道沿轴向逐步收缩，可将后端送风组件产生的气流向前端喷口导向汇聚，配合雾化模块输出的消毒雾滴，让雾流在喷口处获得更远的喷射距离与更均匀的扩散覆盖范围，适配较大空间的快速消杀作业。

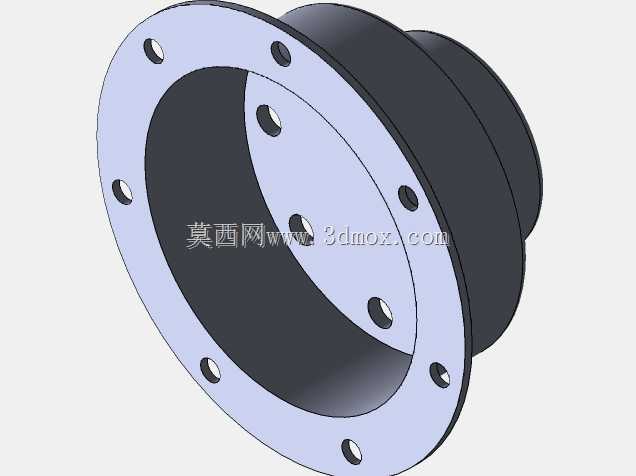

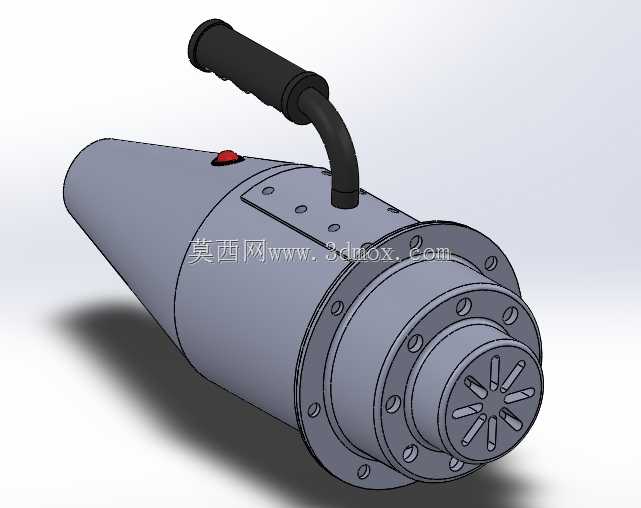

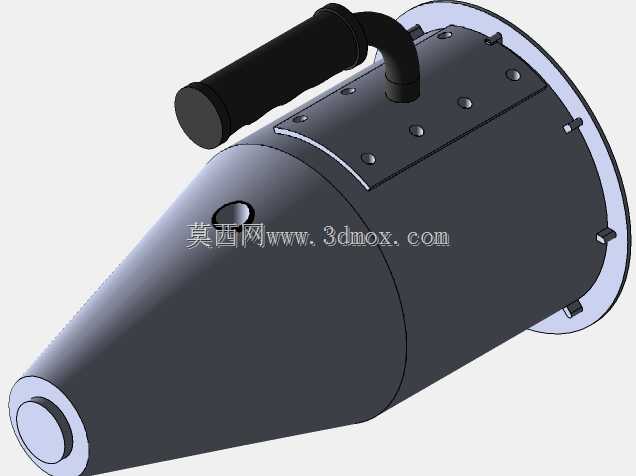

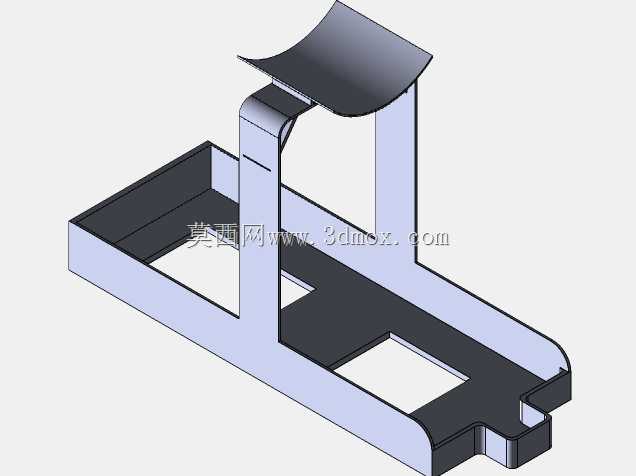

　　筒体外壳采用多块钣金件拼合的结构形式，表面分布的紧固点位将上部检修盖板与主筒体可靠连接，日常维护时可拆开盖板对内部管路、雾化元件与线路进行检查更换；后端法兰边缘预留多处安装固定位，既可以作为端盖的连接基准，也能在固定工位场景下搭配支架实现临时静置放置。前端喷口为独立装配的圆形端件，可根据消杀需求更换不同口径的雾化喷嘴，切换近距离大范围弥雾与远距离定向喷射两种作业模式。

　　建模过程中完整还原了把手弯管的折弯过渡、筒体钣金的拼接接缝、按钮安装座以及法兰连接孔位，各部件的装配间隙与实际加工装配逻辑保持一致。整机外轮廓无突兀外凸结构，锥段平滑过渡，在狭窄通道、设备间隙之间移动作业时不易发生勾挂；筒体最大直径处于后端法兰区域，整体长度适配单人手持操作的活动范围，无需额外外接管路即可完成常规区域的消毒作业，内部腔体预留的安装空间可兼容不同规格的雾化泵与储液内胆，结构改型时仅需调整筒身段长度与端盖接口尺寸，即可衍生出不同容量等级的消杀设备。
