SC-1通孔PCB外壳单片晶体滤波器结构

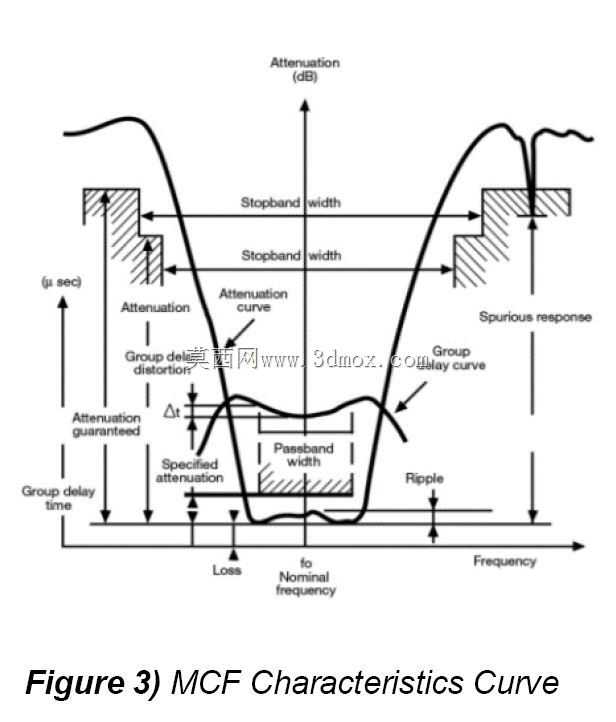

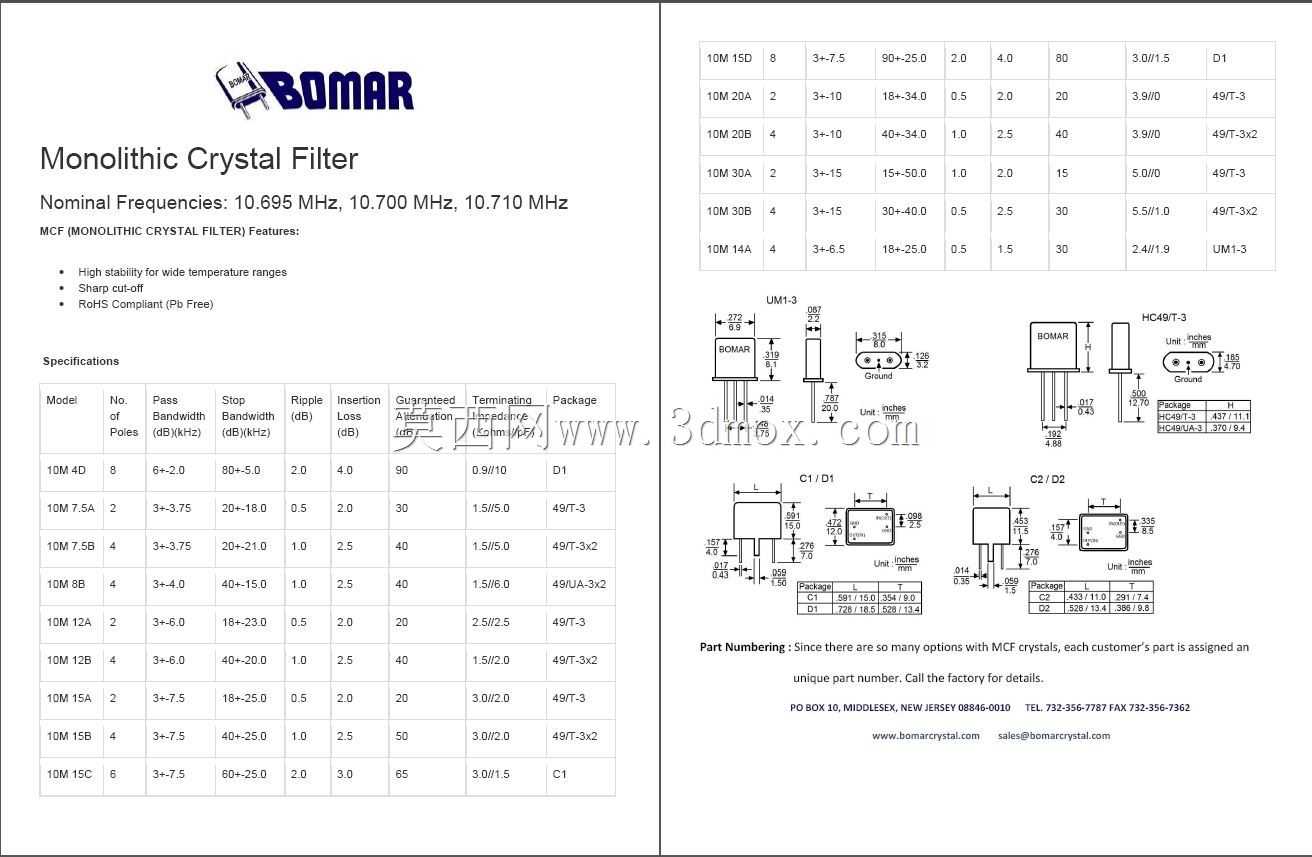

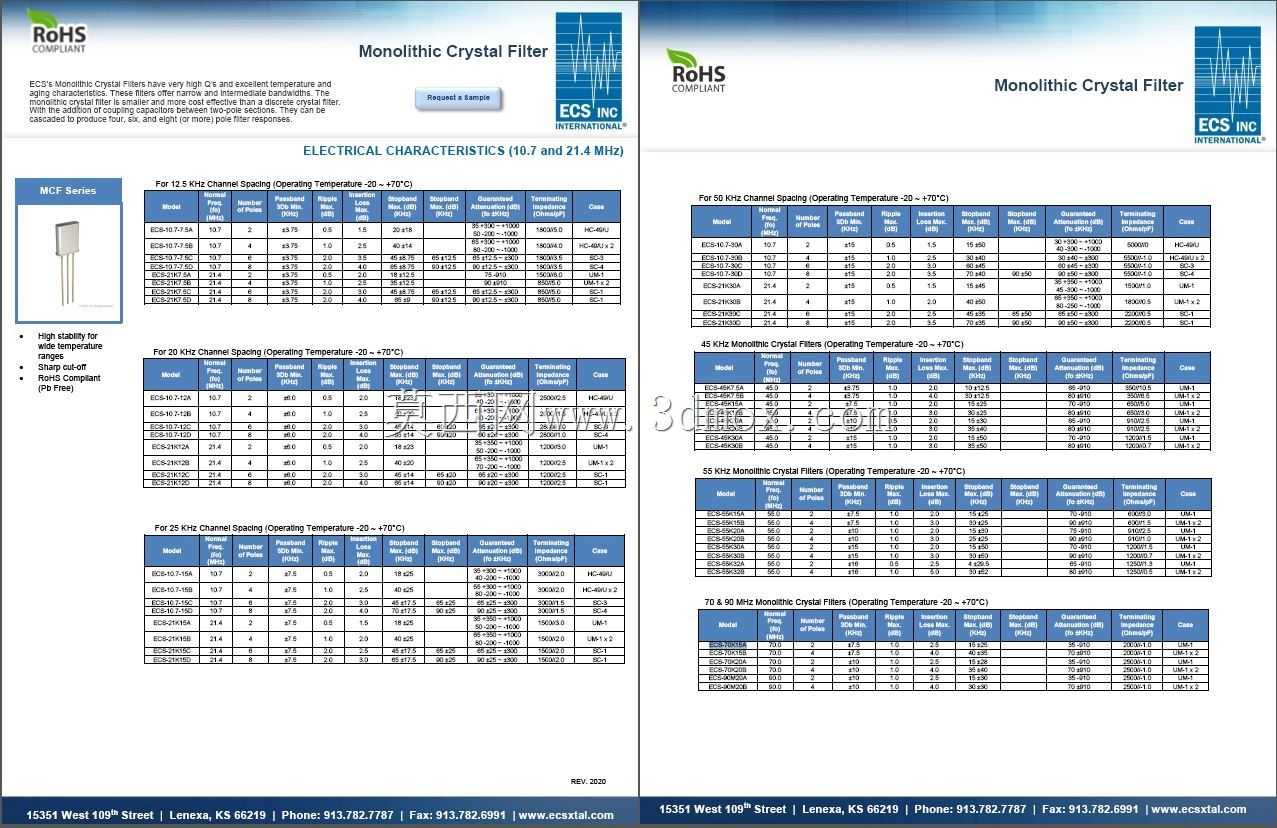

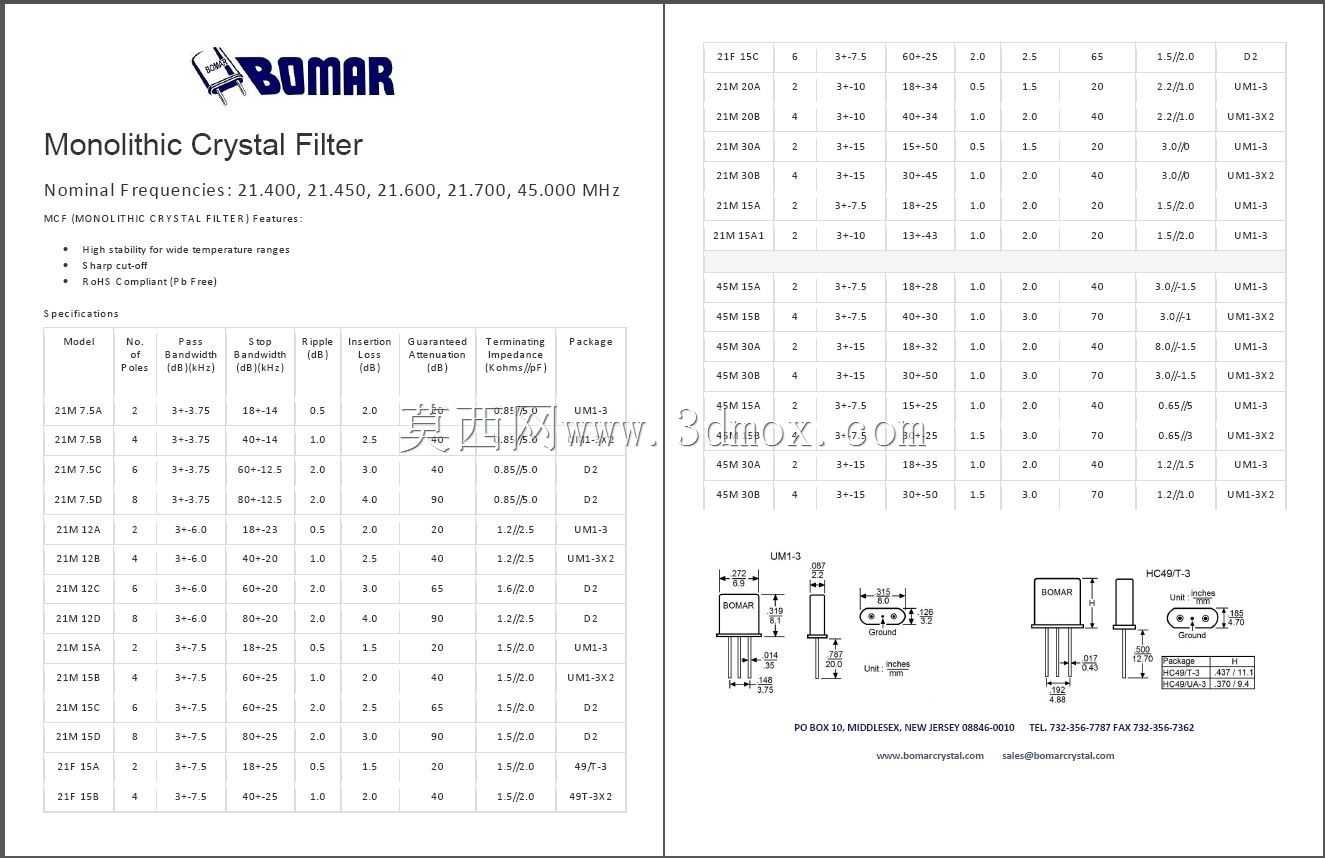

在射频接收链路的设计环节，第一级混频器输出的信号往往携带大量杂散分量与邻道干扰，单片晶体滤波器正是部署在该节点的核心选频器件，这款带SC-1通孔PCB外壳的器件，适配传统通孔插装工艺的电路板布局，在各类民用通信接收设备、工业射频测控终端中都有广泛应用。从实际选型角度看，这类器件的核心作用是将混频后输出的中频信号筛选至标准频点，常见的适配中频包含10.7MHz、21.4MHz等通用接收中频，也可覆盖45MHz、55MHz、70MHz、90MHz等更高的中频频段，设计时可根据信道间隔要求调整带宽参数，带宽覆盖范围从3.75kHz的窄带选频到16kHz的宽带传输均可适配，极数配置直接决定带外噪声抑制能力，极数越多，带外杂散的衰减量越大，输出信号的信噪比表现越优异，能为后级中频放大、解调电路提供干净的输入信号。

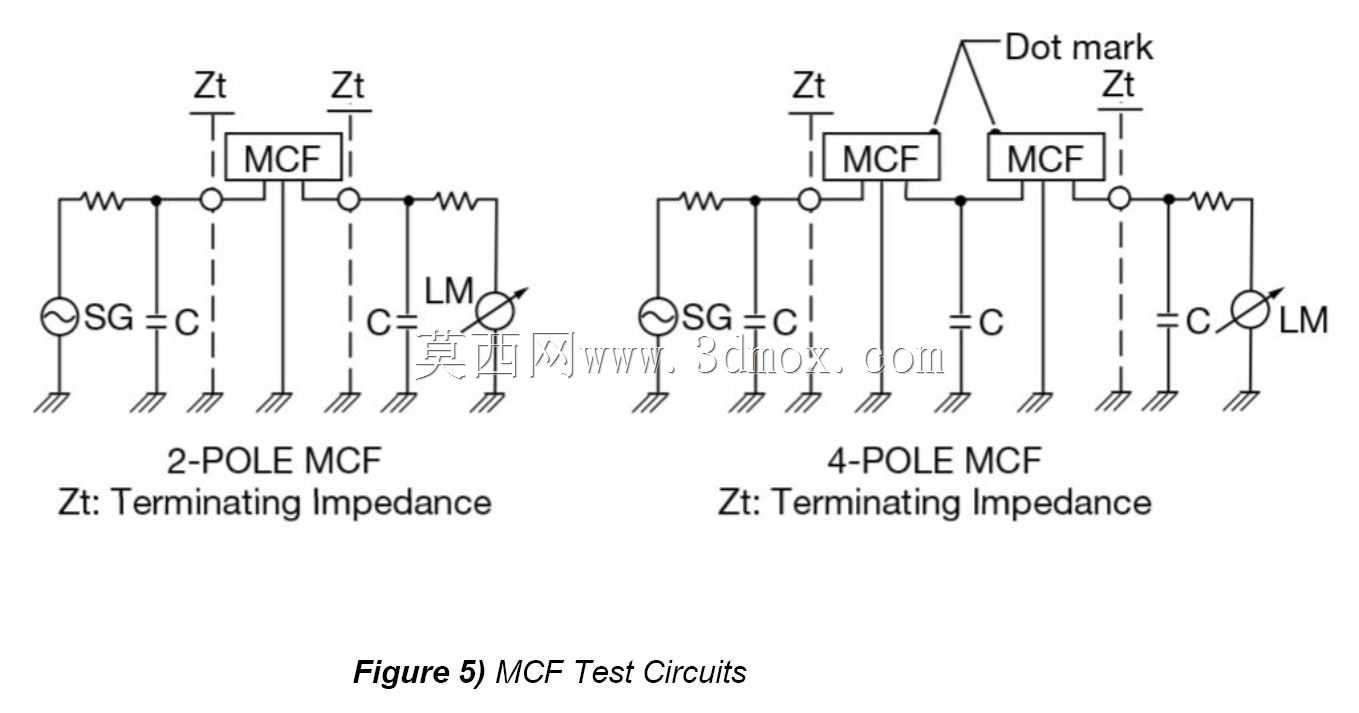

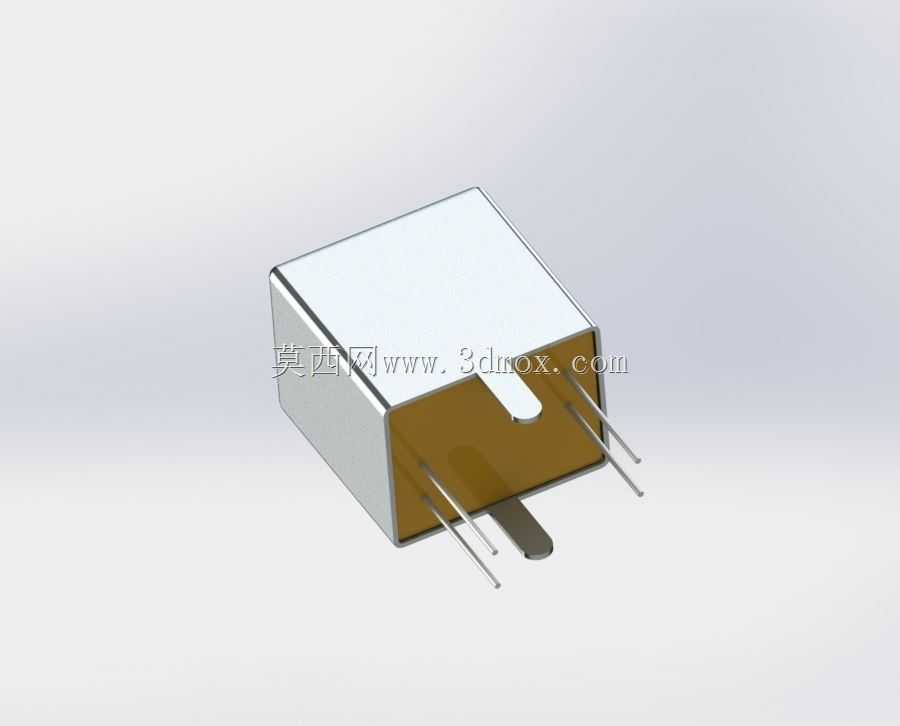

这款器件的外壳采用金属屏蔽结构设计，SC-1封装的外形边界规整，金属外壳一方面为内部晶体谐振单元提供物理防护，避免装配、使用过程中的机械应力损伤晶片，另一方面形成连续的电磁屏蔽腔体，隔绝外部空间电磁辐射对内部谐振单元的干扰，同时也防止内部信号向外辐射干扰板上其他敏感器件。引脚采用标准通孔插装布局，引脚间距匹配通用PCB设计的孔位规范，安装时引脚穿过PCB板孔后进行波峰焊或手工焊接即可完成固定，底部的定位凸台可在插装时卡入PCB对应的定位孔，避免焊接过程中器件偏移，保证批量生产时的装配一致性。

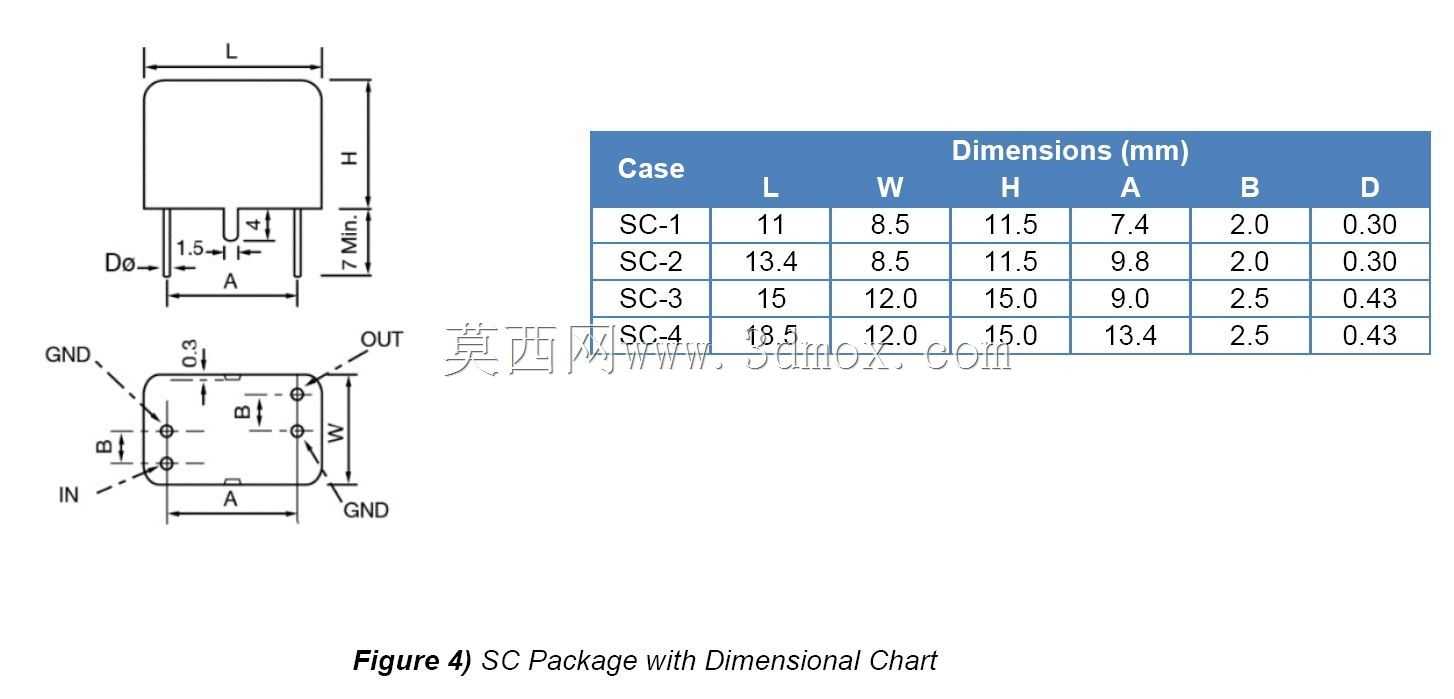

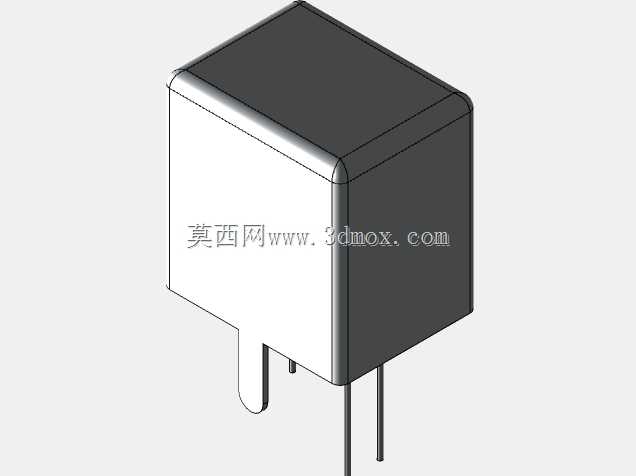

建模过程中需要重点把控几个关键尺寸边界：首先是金属外壳的长宽高外形公差，需匹配PCB上预留的器件丝印与安装空间，避免与周边贴片、插装器件产生装配干涉；其次是引脚的直径、伸出长度与引脚间距，必须严格对应PCB封装的焊盘孔径与孔位坐标，防止出现插装困难、虚焊等生产问题；底部定位凸台的尺寸与位置也需要精准还原，保证器件插装后与PCB板面贴合平整，焊接后引脚应力均匀。外壳的金属接缝处做了连续导通设计，建模时可还原接缝的压合结构，体现屏蔽腔体的完整性，外壳表面的金属质感与端面的绝缘封装部分做明确的材质区分，还原真实器件的外观特征。同尺寸的SC-1外壳也可适配其他同封装规格的频率器件，在做PCB元件库建模时，该模型可直接复用为同封装器件的占位模型，提升板级布局的效率。
