墙面安装式长柄工具挂放托架结构设计

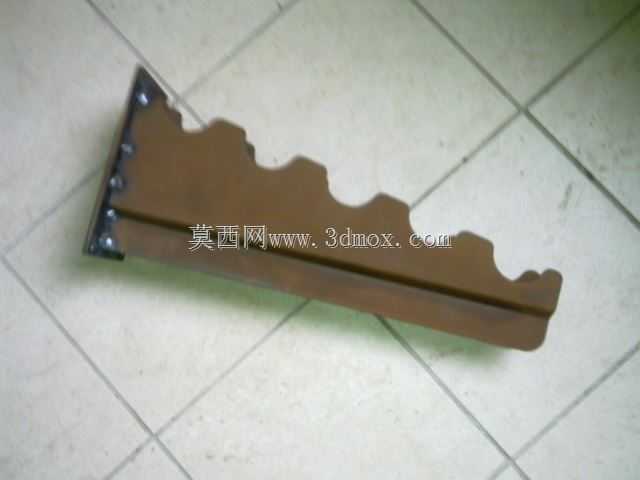

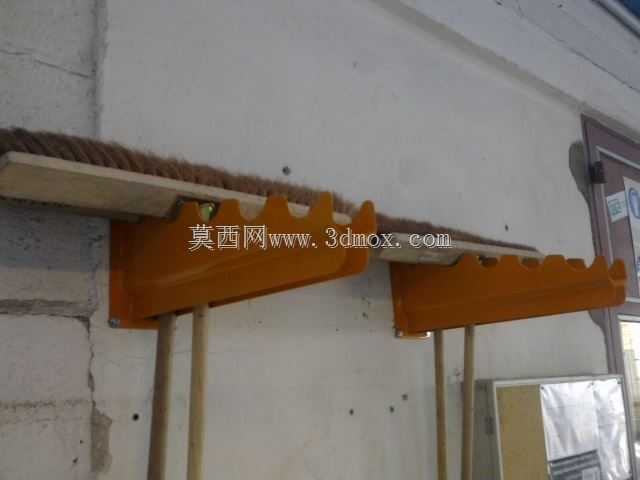

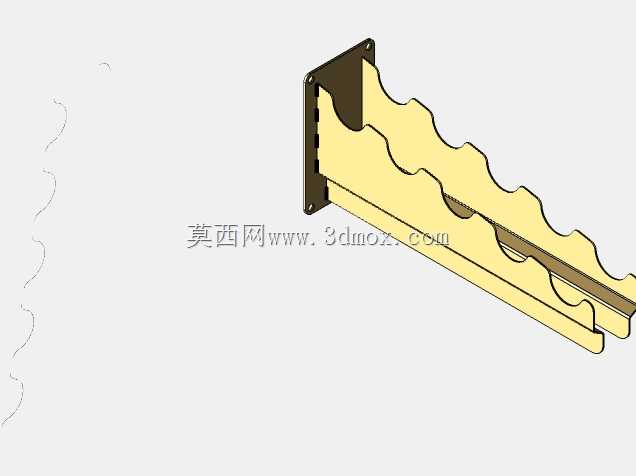

这款墙面挂放托架主要面向车间、运维站点、仓储区域的长柄工具收纳场景，日常作业中扫帚、拖把、长柄刷这类工具随意靠放容易倾倒、占用地面通行空间，还会因杆身长期斜靠出现弯折、刷头接触地面积污损坏的问题，该托架就是为解决这类现场管理痛点设计的。从结构来看，托架采用弯折成型的承托结构，上部带有连续的弧形卡槽，卡槽弧度匹配常见的木质、金属长柄工具的杆径，放置时杆身卡入卡槽即可完成定位，不会出现侧滑脱落的情况；下部预留的承托边可以托住工具的刷头、作业端，避免作业端直接接触墙面造成脏污，也能分担杆身的承重，减少杆身与卡槽接触位置的应力集中。设计时优先考虑墙面安装的适配性，托架背部为平直贴合面，可直接通过膨胀螺丝固定在混凝土墙面、砌块墙面或者木质隔断上，安装时不需要额外的转接配件，单组托架的两个支撑件间距可根据常用工具的长度灵活调整，适配1.2米到1.8米长度的常规长柄作业工具，安装完成后托架突出墙面的距离控制在15厘米以内，不会占用过多的通道空间，避免人员通行时发生磕碰。托架的承托面做了上翘的挡边处理，即使工具放置时存在一定的倾斜角度，也不会从托架外侧滑落，卡槽的边缘做了圆弧过渡，不会刮伤工具的木质杆身或者涂层金属杆身。在实际选型使用时，可根据墙面的承重能力选择安装点位，单组托架可同时放置4到6把长柄工具，相邻托架的横向间距预留30厘米以上即可满足工具取放的操作空间，不需要预留额外的开合或者转动空间。结构建模时重点还原了弯折处的圆角过渡、安装孔位的位置精度、卡槽的弧度匹配度，安装孔位采用长圆孔设计，允许安装时存在一定的位置误差，降低现场安装的对位难度，整体结构没有复杂的活动部件，后期使用过程中基本不需要维护，仅需定期检查固定螺丝的紧固状态即可，适合各类需要规整长柄作业工具的作业场景使用，能有效提升作业区域的空间利用率，减少工具乱堆乱放带来的管理成本。
