通用V8发动机短缸体结构三维设计

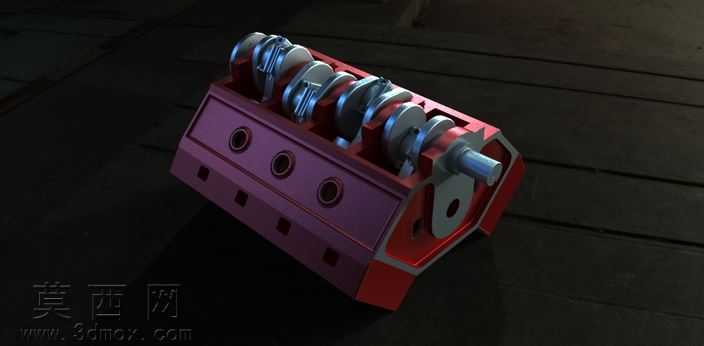

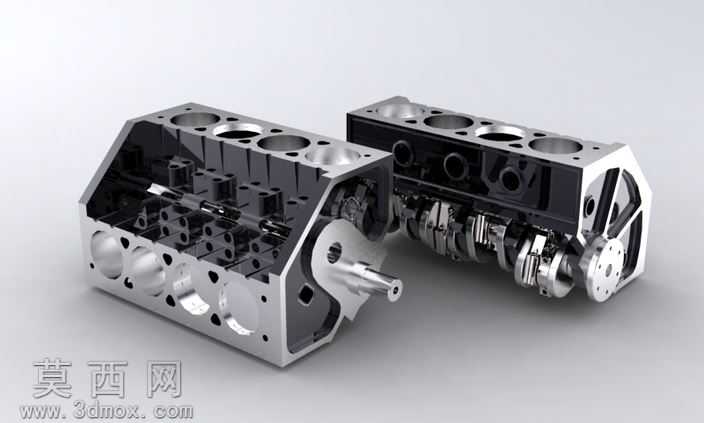

本作品为通用V8发动机短缸体的三维建模设计成果，建模阶段依托参数化三维设计软件完成全结构的特征构建，首先以V型气缸的排布夹角为基准定位，依次完成缸体主体基体的拉伸、切除特征搭建，精准还原缸体上的镗孔定位、安装孔位的尺寸与位置关系，确保各孔位的同轴度、位置度符合内燃机短缸体的常规设计公差要求。在内部结构建模中，逐一完成冷却剂通道的流道走向构建，还原通道在缸体壁内的环绕布局，保证冷却流道的连通性与截面尺寸合理性；随后完成活塞、活塞环、别针、剪辑等配套组件的独立建模，每个零件都按照实际装配关系设定配合公差，比如活塞与缸镗的间隙配合、活塞环与环槽的定位配合、别针对活塞销的锁止定位结构都做了精细化还原，同时完成旋转曲柄的曲柄销、主轴颈、平衡块的结构建模，还原曲柄与活塞组件的传动连接关系，确保曲柄旋转时可带动活塞在缸镗内完成规律往复运动的装配逻辑。材质与渲染阶段，针对不同零件赋予适配的材质属性：缸体主体赋予铸铁类金属材质，调整粗糙度、金属度参数还原铸铁缸体的哑光金属质感，边缘处做轻微的磨损质感处理提升真实感；曲柄、活塞等运动组件赋予合金钢材质，调整高光反射参数体现机加工金属的光洁表面；冷却通道内壁做轻微的锈蚀质感区分，密封垫片类零件赋予非金属复合材料质感。渲染阶段采用暗调工业风展示场景，搭建深色木纹展示台面，布置三点式布光：主光从侧上方打亮缸体的V型结构顶面，凸显活塞与曲柄的排布层次；辅光从侧方补光弱化阴影死黑区域，勾勒缸体侧面的安装孔位轮廓；轮廓光从后方打亮零件边缘，区分不同组件的结构边界，最终渲染图清晰展现短缸体的内部装配结构与外部造型特征。设计思路上以还原通用V8短缸体的核心功能结构为核心，省略了外围附件结构，重点突出曲柄连杆机构、活塞组件、冷却通道的核心布局，让观看者可以直观理解V型发动机短缸体的工作原理：旋转曲柄转动时通过连杆带动活塞在镗孔内做往复运动，冷却剂通道可在工作时带走缸内燃烧产生的热量，配套的别针、剪辑等小零件则负责各组件的定位与锁止，保证机构运行的稳定性，整体建模严格遵循机械设计的装配逻辑，各零件无干涉、配合关系准确，可用于内燃机结构教学、机械原理演示等场景。
