斯特林发动机连杆组件工程设计详图

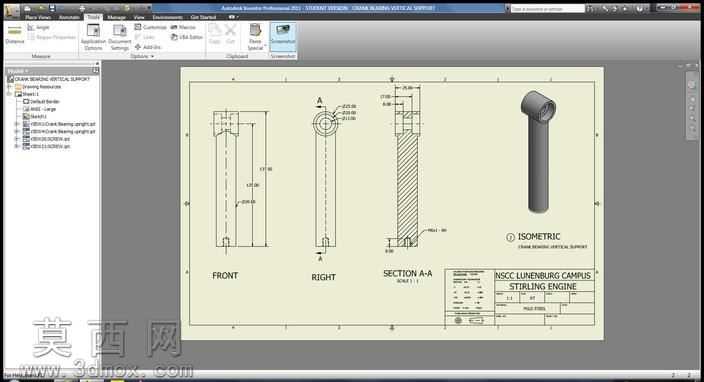

本作品为斯特林发动机核心传动连杆组件的工程设计详图，依托三维参数化建模流程完成全流程设计输出。建模阶段首先基于斯特林循环的传动行程参数，确定连杆的总长度、两端铰接孔的中心距、杆身直径等核心尺寸，通过草图绘制完成主视、右视两个正交方向的轮廓约束，对杆身与端部接头的过渡位置添加圆角特征以消除应力集中隐患，针对端部铰接孔位置添加同轴心、对称等几何约束，确保建模尺寸完全匹配动力传递的运动学要求。完成三维实体建模后，通过软件内置的工程图模块生成标准二维工程视图，依次创建前视图、右视图、A-A全剖视图以及等轴测视图，前视图标注杆身总长度、端部槽口宽度与深度、铰接孔中心到端面的定位尺寸；右视图标注铰接孔的直径、端部外圆尺寸、销孔的径向定位尺寸；剖视图清晰呈现杆身的内部结构、铰接孔的贯穿深度、端部的壁厚分布，同时标注各加工面的表面粗糙度要求、未注倒角的尺寸规范、形位公差要求，包括铰接孔的圆柱度、两端孔轴线的平行度、杆身轴线的直线度等关键精度指标，确保加工环节可直接参照图纸完成零件制造。等轴测视图直观呈现零件的整体三维形态，帮助加工人员快速理解零件的空间结构。设计过程中充分考虑零件的加工工艺性，杆身采用等直径圆柱结构降低车削加工难度，端部铰接孔采用通孔设计便于钻削与铰削加工，过渡圆角的尺寸选取适配常规铣削加工的刀具半径，避免出现过小内角导致的加工干涉。同时对零件的材质选用进行了适配性设计，连杆作为传递往复动力的核心受力件，选用高强度铝合金材质，在保证结构强度的前提下降低零件自重，减少运动过程中的惯性损耗，提升斯特林发动机的整体运行效率。图纸的视图布局严格遵循机械制图国家标准，尺寸标注做到不遗漏、不重复，公差选取匹配零件的配合要求，铰接孔与活塞销、曲轴销的配合采用间隙配合公差，保证运动过程中铰接位置转动灵活无卡滞，杆身的尺寸公差控制在合理范围，兼顾加工经济性与装配精度要求。整套图纸完整覆盖了该连杆零件从设计到加工的全部技术信息，可直接用于教学演示、零件加工以及斯特林发动机的组装调试。
