线性位移检测传感装置结构设计

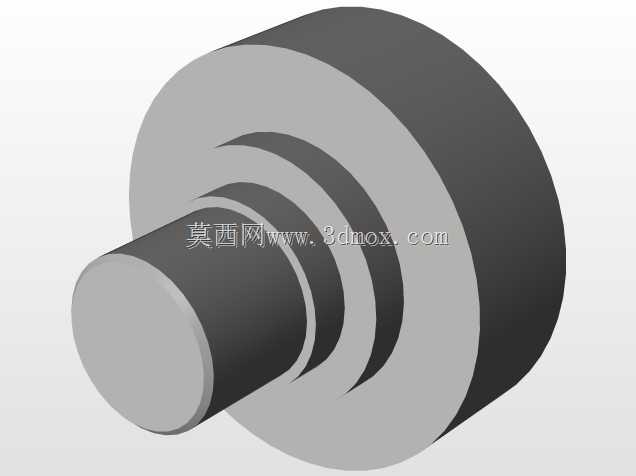

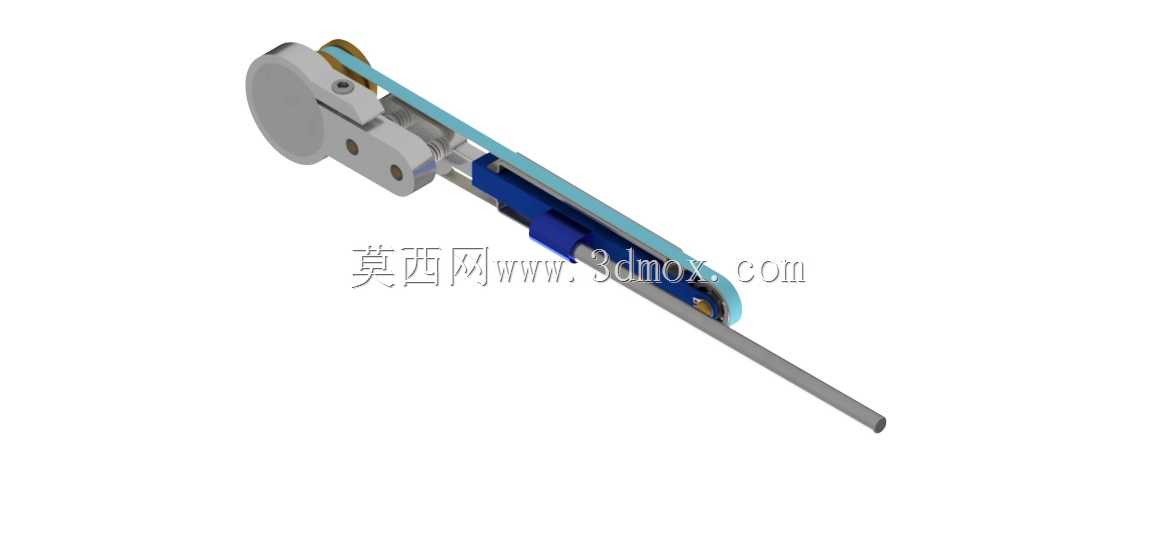

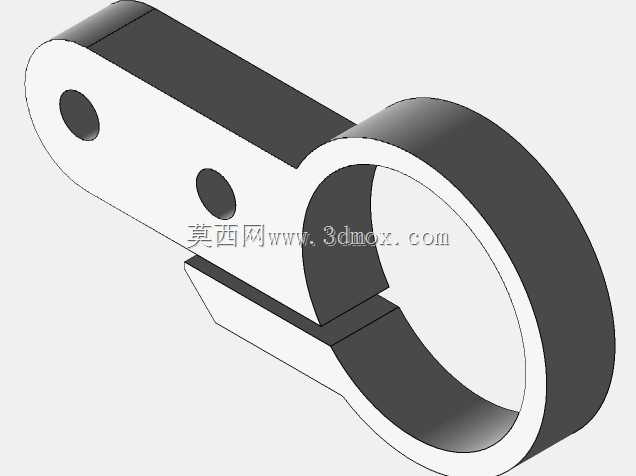

　　这款线性位移检测传感装置，主要面向工业自动化产线的直线运动位置反馈场景，在各类往复执行机构的行程校验、工位定位、位移量闭环控制环节都能适配，常见应用包括自动化装配线的滑台位置检测、气动液压推杆的行程反馈、物料输送机构的到位判断等工况，能够将机械部件的直线位移量转化为可被控制系统识别的信号，为设备的动作逻辑提供精准的位置依据。从结构设计逻辑来看，装置采用了分体式同轴布局，头部为信号采集与安装固定端，集成了传感检测核心元件与安装基准面，侧面预留的两个定位孔可直接通过螺栓固定在设备的静止机架上，安装时无需额外设计复杂的转接支架，固定端的圆形基准面可与安装面完全贴合，保证检测轴线与被测运动方向的同轴度，避免因安装偏斜带来的检测误差。

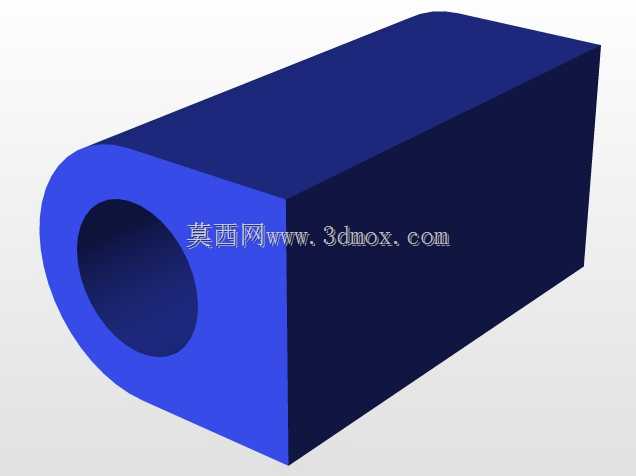

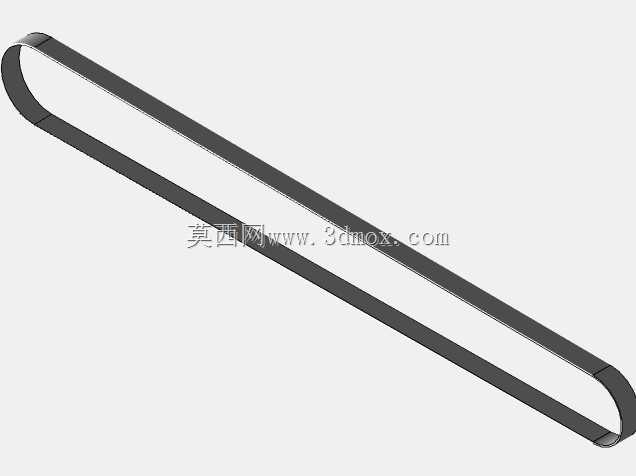

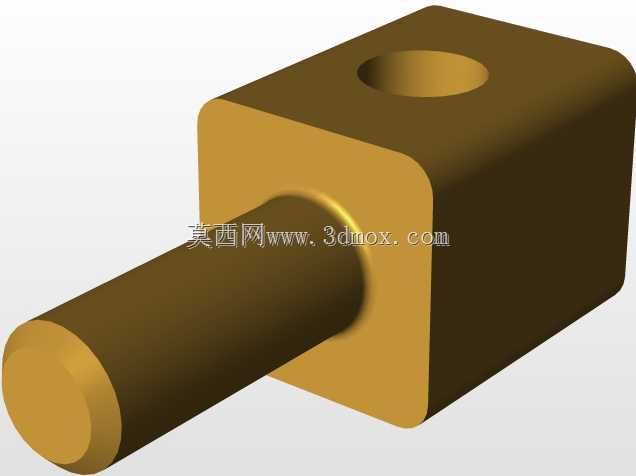

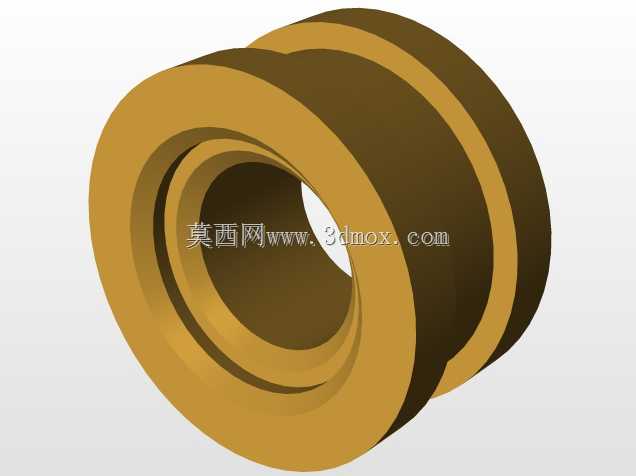

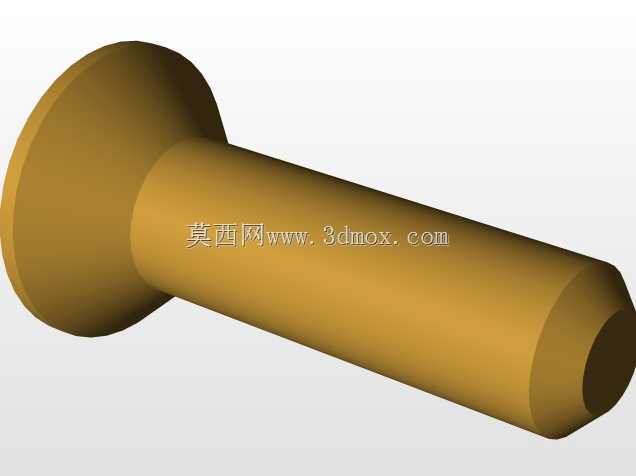

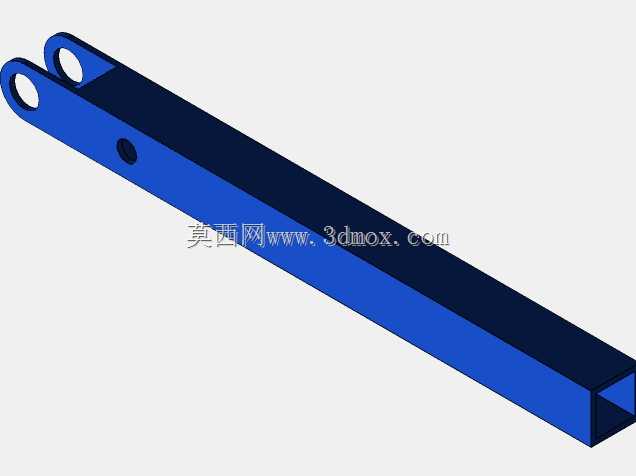

　　中间段为传动与导向结构，采用了轻量化的杆体配合滑动导向副，杆体选用耐磨金属材质，表面做了硬化处理，长期往复运动下不会出现磨损卡滞问题，导向部分的间隙控制在0.02mm以内，既保证了杆体伸缩的顺畅性，又能避免径向晃动带来的检测偏差，杆体的伸出端可直接与被测运动部件连接，随被测部件同步做直线往复运动，连接端采用铰接式结构，能够补偿一定范围内的安装角度偏差，降低现场安装的对位精度要求。装置的防护结构设计充分考虑了工业现场的使用环境，杆体与固定端的衔接处设置了多层防尘密封结构，可阻挡车间内的粉尘、切削液飞沫进入装置内部，适配多数普通工业车间的使用环境，无需额外加装外置防护套。从安装边界尺寸来看，固定端的径向尺寸控制在较小范围内，

　　可适配安装空间局促的设备内部，杆体的有效行程覆盖常规自动化机构的常用位移区间，安装时只需保证固定端与被测运动部件的初始位置对齐，预留足够的杆体伸缩空间即可，不会与周边的管线、其他机械部件产生运动干涉。在功能特性上，这款装置的结构设计优先保证了运动的可靠性，没有多余的冗余结构，整体重量较轻，不会给被测运动部件带来额外的负载负担，传动路径上的所有运动副都做了低摩擦处理，长期运行下的阻力波动极小，不会影响被测机构的原有运动精度。设计过程中针对不同工况的适配性做了考量，固定端的安装孔位采用通用间距设计，可兼容多数现有同类检测装置的安装尺寸，设备升级替换时无需重新加工安装位，直接替换即可使用，降低产线改造的工作量。

　　杆体的运动行程预留了一定的安全余量，即使被测部件出现少量的超程位移，也不会直接顶坏内部的检测元件，提升了装置的抗过载能力。内部的检测元件与传动结构做了模块化拆分，后期维护时可单独更换磨损的导向部件或者检测元件，无需整体更换整个装置，降低长期使用的维护成本。从实际使用的角度出发，这类线性位移传感装置的结构合理性直接决定了检测数据的稳定性，这款设计在导向精度、安装便捷性、环境适应性上都做了针对性的优化，没有追求过度复杂的结构，所有设计细节都围绕工业现场的实际使用需求展开，既保证了检测精度的稳定性，又兼顾了安装维护的便捷性，能够满足多数通用自动化设备的直线位移检测需求。
