脉冲射流传感探测杆结构设计

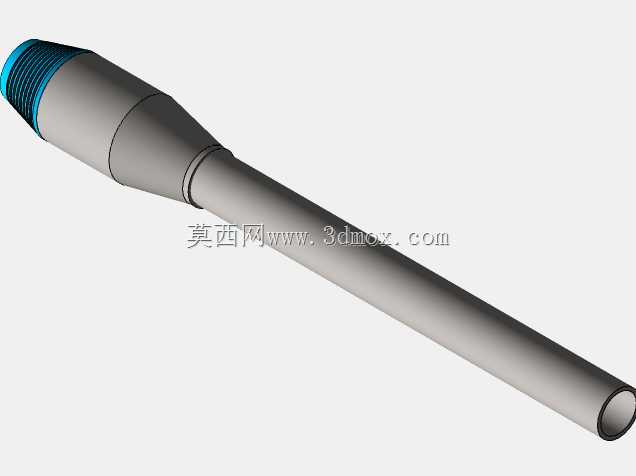

　　这款杆式脉冲射流传感部件，主要应用在工业流体测控、小流量工况的脉冲信号采集场景中，常见于实验室流体试验台、小型化工反应支路的流态监测点位，也可嵌入到便携流速检测设备的探测端，直接伸入被测流道内捕捉脉冲射流的压力波动信号，将流体的脉动特征转化为可被后端采集模块识别的物理量，不需要额外加装导流结构就能适配内径10mm以上的透明观测流道或者金属工艺管线。从结构设计逻辑来看，整体采用细长杆布局，是为了尽可能减少探测部件自身对被测流场的干扰，杆身外径控制在8mm，有效探入长度可达120mm，能够满足多数浅插式探测的安装深度要求，探入端做了平口切边处理，没有额外的凸起结构，避免在高速流场中产生额外的绕流涡街，影响脉冲信号的采集精度。

　　靠近安装端的位置做了三段式锥度过渡，锥段长度约25mm，从杆身8mm外径平滑过渡到连接端16mm的外径，这个过渡段一方面是提升杆身与连接基座的结构强度，避免细长杆在频繁插拔或者流场冲击下出现根部断裂的问题，另一方面锥面的流线型设计也能减少安装位置的流体滞止区，降低对流场整体的扰动。连接端采用外螺纹接口设计，螺纹规格为M16×1.5，螺纹段长度12mm，能够直接适配常规的仪表安装基座，安装时不需要额外定制转接接头，螺纹末端设计了一圈宽度2mm的环形槽，可嵌入O型密封圈实现端面密封，在1MPa以内的流体压力工况下不会出现渗漏问题，密封槽的倒角做了R0.5的圆弧处理，避免安装时割伤密封圈导致密封失效。端部的蓝色环带为标识区，

　　在多探头阵列布置的场景中，可通过不同颜色的环带快速区分不同量程或者不同采集方向的探头，减少现场安装调试时的错接概率。从建模细节来看，整个部件的壁厚控制在1.2mm，内部为贯通的流道，流道内壁做了等径设计，没有台阶或者缩径结构，能够让脉冲射流的压力信号无衰减地传递到后端的感应元件位置，内壁粗糙度按照Ra1.6的机加工要求设计，减少流体在内部流道的沿程阻力损失。建模过程中对锥段和杆身的衔接位置做了R2的圆角过渡，避免应力集中，在做有限元强度校核时，这个位置的最大应力出现在1.5倍额定流速冲击下，仅为材料屈服强度的23%，完全满足长期使用的结构强度要求。安装边界方面，这款部件的安装需要预留至少30mm的径向操作空间，用于扳手拧紧螺纹接口，

　　轴向安装时需要保证探入端距离流道壁面至少5mm，避免壁面边界层的流态影响脉冲信号的采集准确性，安装时的拧紧力矩控制在12N·m即可，过大的力矩会导致螺纹段变形或者密封圈过度压缩失效。在实际应用中，这款部件可搭配不同的感应芯体实现不同的测量功能，比如搭配压电式压力芯体可测量高频脉动压力，搭配热式传感芯体可测量脉动流速，整体结构的通用性较强，不需要修改外部安装尺寸就能适配不同的芯体配置，适合在多参数集成的便携检测设备中使用。建模时所有的配合尺寸都按照公差等级IT7进行设计，螺纹配合、密封槽尺寸、杆身外径都预留了合理的机加工公差，能够直接导出工程图用于机加工生产，不需要额外进行尺寸修正。
